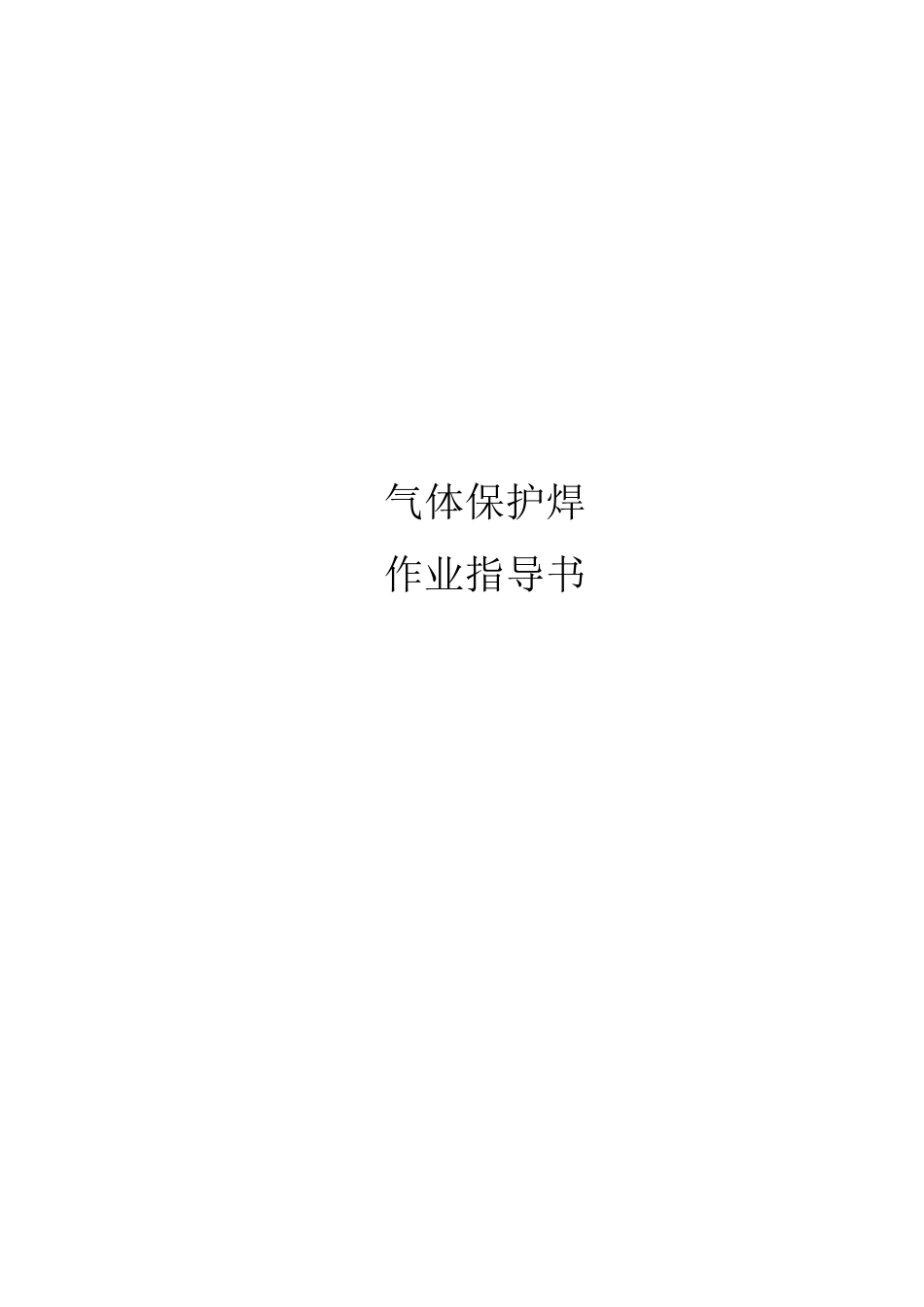

气体保护焊 作业指导书 2 目 录 前言 …………………………………………………………………………………… 1 页 一 目的 范围 ………………………………………………………………………… 2 页 二 引用相关文件 …………………………………………………………………… 2 页 三 技术要求 …………………………………………………………………………… 2 页 气体保护焊作业指导书 1 目的和范围 本指导书规定了角钢塔、钢管(杆)塔、变电所构架等电力钢结构的气体保护半自动焊和混合气体保护半自动焊的工艺及操作应遵守的规则。 本指导书适用于本公司钢结构产品的气体半自动焊。 2 引用相关文件 GB/3375 焊接术语 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB 985 气焊、手工电弧焊及气体保护焊、焊缝坡口的基本形式与尺寸 HG/T2537 焊接用二氧化碳 JGJ 81 建筑钢结构焊接技术规程 DL/T 868 焊接工艺评定规程 3 技术要求 3.1 焊工 焊工须经气体保护焊理论学习和实践培训，经考核并取得相应项目的合格证书，方可从事有关焊接工作。特殊工程的焊接人员应取得相关工程要求的资质证书。 3.2 焊接材料 3.2.1 焊丝 3.2.1.1 焊丝应符合《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）的规定，并有制造厂商的质量证明书和产品合格证。 3.2.1.2 应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊材。 3.2.1.3 本公司常用焊丝牌号为ER50-6，本公司在焊接高强钢时还用到牌号为CHW-60C 等焊丝，此外特殊材料焊接时应按照《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）选择相应的焊丝。ER50-6 焊丝的化学成份见表1 表1 牌 号 化 学 成 份 % C Mn Si P S Cr Ni Mo V Cu ER50-6 0.06～ 0.15 1.40～ 1.85 0.80～ 1.15 0.025 0.025 0.15 0.15 0.15 0.03 0.50 3.2.1.4 本公司所用焊丝直 径 规格为1.2mm、1.6mm。 3.2.1.5 焊丝按表面 状 态 ，常用镀 铜 焊丝，焊丝以 焊丝盘 状 态 。 3.2.1.6 焊丝表面 应光 洁 无 油 污 、无 锈 蚀 以 及无 肉 眼 所能见到的镀 层 脱 落 。 3.2.1.7 焊丝盘 焊丝重 量为20kg。 3.2.1.8 焊材供 应商的更 改 必 须经总 工程师 同 意 。 3.2.2 保护气体 3.2.2.1 混合气体的配 比 应符合规定的要求，质量稳 定。常用的混合气体： Ar(80～ 85%)+CO2 (...
