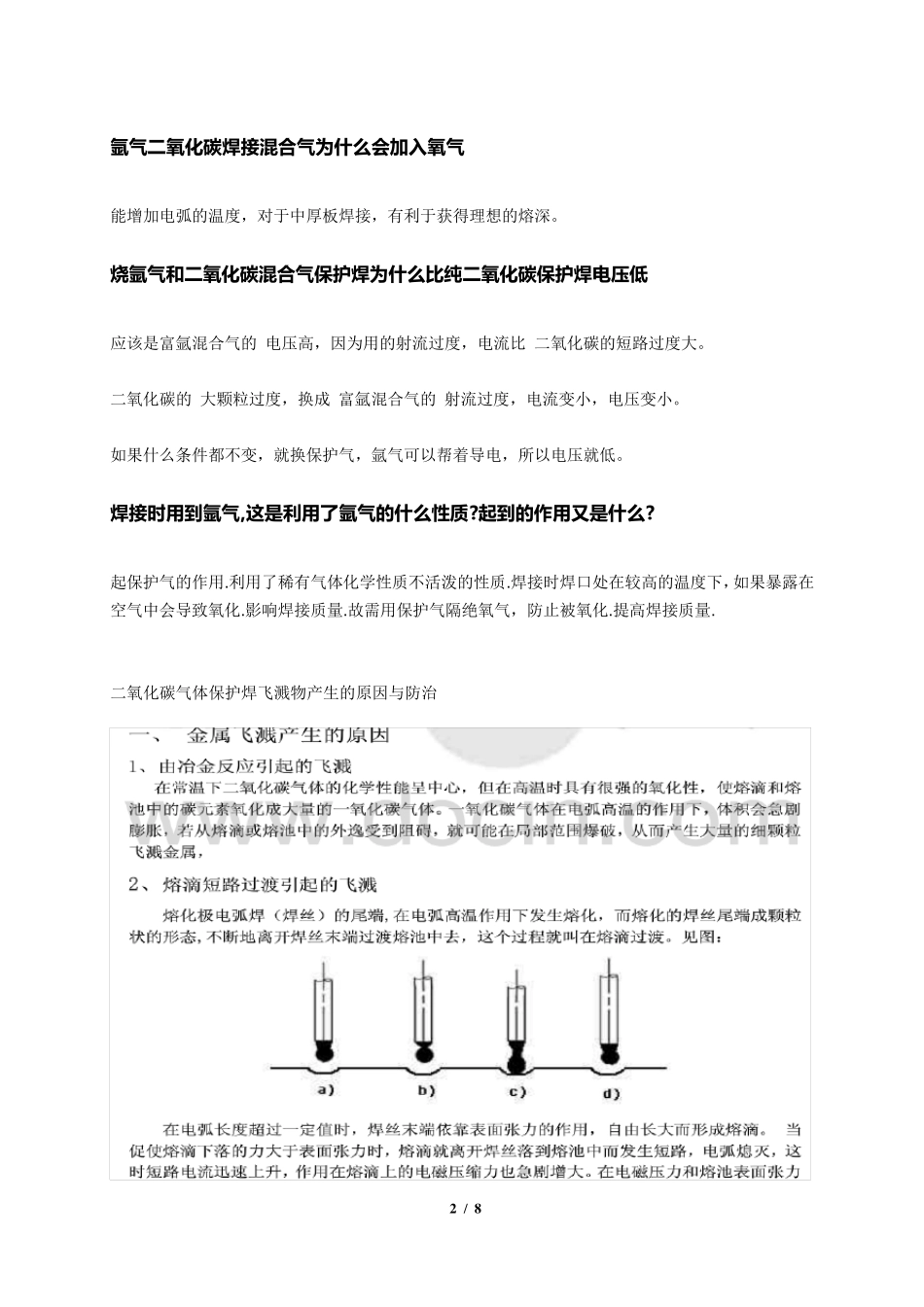

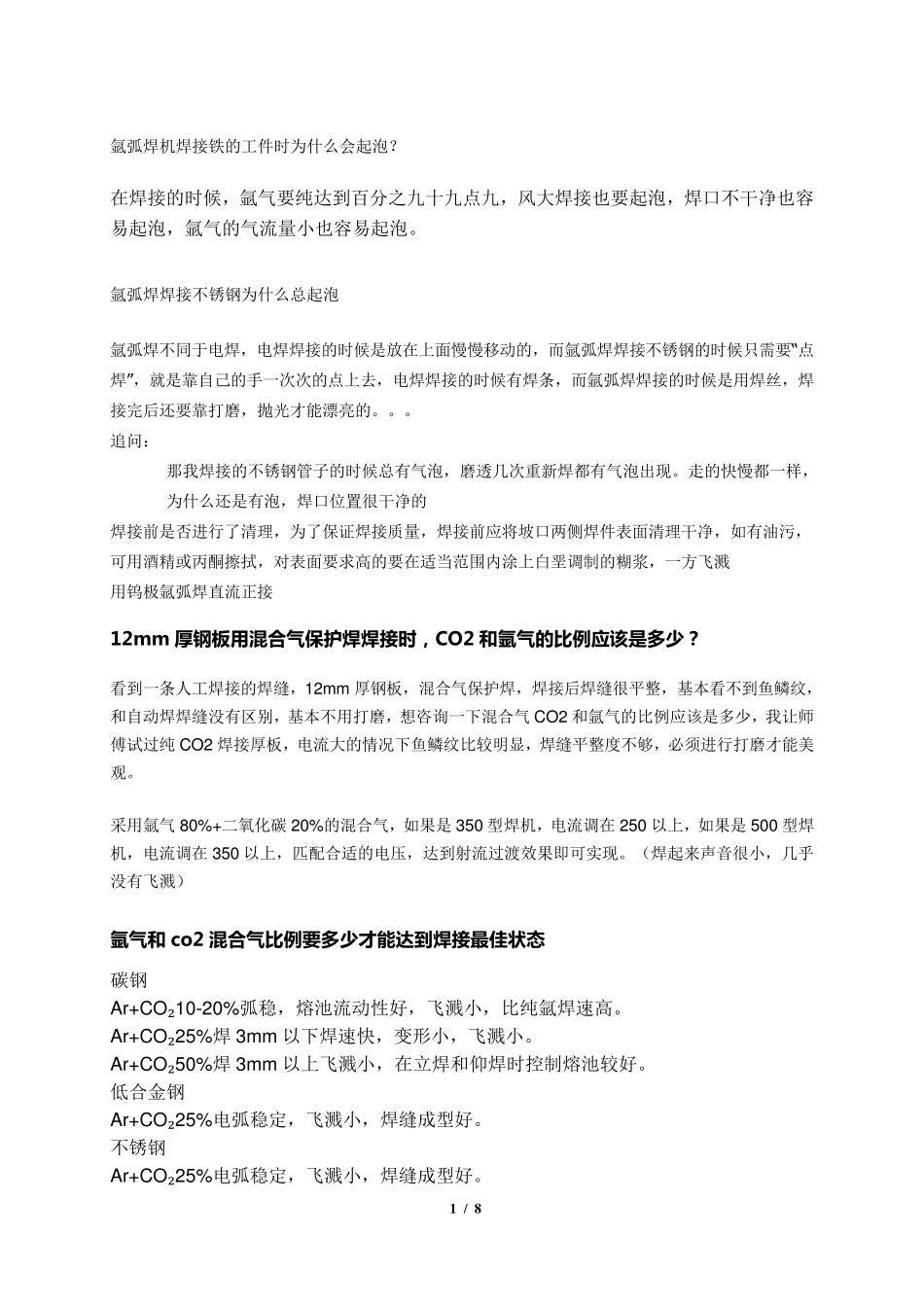

1 / 8 氩弧焊机焊接铁的工件时为什么会起泡？ 在焊接的时候，氩气要纯达到百分之九十九点九，风大焊接也要起泡，焊口不干净也容易起泡，氩气的气流量小也容易起泡。 氩弧焊焊接不锈钢为什么总起泡 氩弧焊不同于电焊，电焊焊接的时候是放在上面慢慢移动的，而氩弧焊焊接不锈钢的时候只需要“点焊”，就是靠自己的手一次次的点上去，电焊焊接的时候有焊条，而氩弧焊焊接的时候是用焊丝，焊接完后还要靠打磨，抛光才能漂亮的。。。 追问： 那我焊接的不锈钢管子的时候总有气泡，磨透几次重新焊都有气泡出现。走的快慢都一样，为什么还是有泡，焊口位置很干净的 焊接前是否进行了清理，为了保证焊接质量，焊接前应将坡口两侧焊件表面清理干净，如有油污，可用酒精或丙酮擦拭，对表面要求高的要在适当范围内涂上白垩调制的糊浆，一方飞溅 用钨极氩弧焊直流正接 12mm 厚 钢 板 用 混 合 气 保 护 焊 焊 接 时 ， CO2 和 氩 气 的 比 例 应 该 是 多 少 ？ 看到一条人工焊接的焊缝，12mm 厚钢板，混合气保护焊，焊接后焊缝很平整，基本看不到鱼鳞纹，和自动焊焊缝没有区别，基本不用打磨，想咨询一下混合气CO2 和氩气的比例应该是多少，我让师傅试过纯CO2 焊接厚板，电流大的情况下鱼鳞纹比较明显，焊缝平整度不够，必须进行打磨才能美观。 采用氩气80%+二氧化碳 20%的混合气，如果是 350 型焊机，电流调在250 以上，如果是 500 型焊机，电流调在350 以上，匹配合适的电压，达到射流过渡效果即可实现。（焊起来声音很小，几乎没有飞溅） 氩 气 和 co2 混 合 气 比 例 要 多 少 才 能 达 到 焊 接 最 佳状态 碳钢 Ar+CO₂10-20%弧稳，熔池流动性好，飞溅小，比纯氩焊速高。 Ar+CO₂25%焊3mm 以下焊速快，变形小，飞溅小。 Ar+CO₂50%焊3mm 以上飞溅小，在立焊和仰焊时控制熔池较好。 低合金钢 Ar+CO₂25%电弧稳定，飞溅小，焊缝成型好。 不锈钢 Ar+CO₂25%电弧稳定，飞溅小，焊缝成型好。 2 / 8 氩 气 二 氧 化 碳 焊 接 混 合 气 为什么会加入氧 气 能增加电弧的温度，对于中厚板焊接，有利于获得理想的熔深。 烧氩 气 和二 氧 化 碳 混 合 气 保护焊 为什么比纯二 氧 化 碳 保护焊 电压低 应该是富氩混合气的 电压高，因为用的射流过度，电流比 二氧化碳的短路过度大。 二氧化碳的 大颗粒过度，换成 富氩混合气的 射流过度，...
