气体灭火打压方案

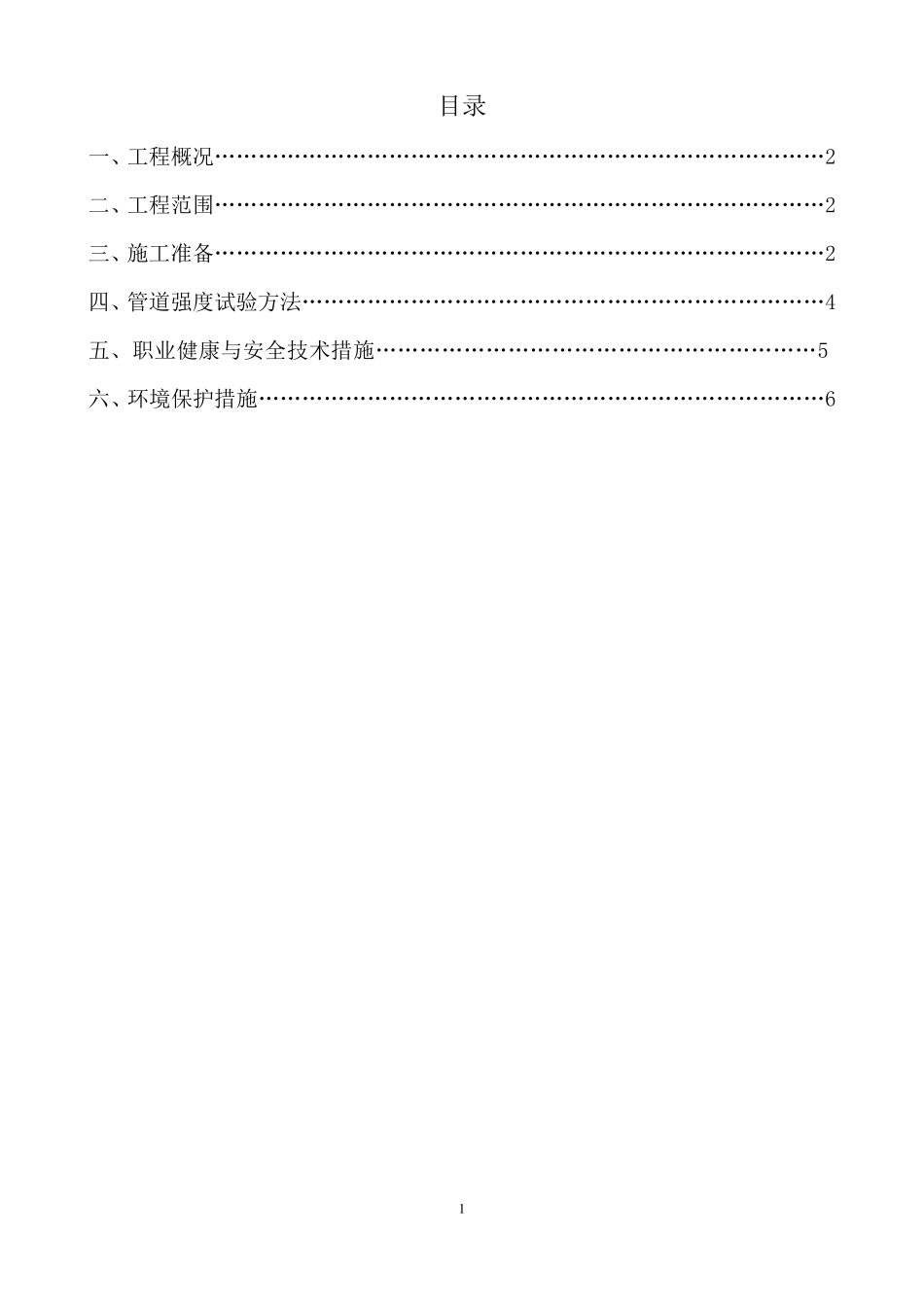

1 目录 一、工程概况…………………………………………………………………………2 二、工程范围…………………………………………………………………………2 三、施工准备…………………………………………………………………………2 四、管道强度试验方法………………………………………………………………4 五、职业健康与安全技术措施……………………………………………………5 六、环境保护措施……………………………………………………………………6 2 一、工程概况 1.工程名称：数字化研发大楼消防工程 2.工程地点：北京市丰台区槐树岭 4 号院 二、工程范围：气体灭火系统 1.管网式气体灭火系统 一层配电间、网络机房、操作间、档案室、二层档案室、演示设备间和三层投影设备间设置管网七氟丙烷气体灭火系统。其中一层配电间和网络机房的气体消防由工艺设备配套实施。本设计按全淹没灭火方式设计，共九个区，系统的设计工作压力为 4.2MPa。设有气体灭火系统的场所，宜配置空气呼吸器。在本系统发出火灾报警和启动灭火设备时，本系统的气体灭火控制器应向消控中心的集中报警控制器给出反馈信号。保护区影响气体灭火效果的门及各种设备都应能保证在喷放气体前联动停止或关闭。各防护区设置泄压口，泄压口位于防护区净高的 2/3 以上。 喷咀采用MPT 径向射流型喷咀，喷咀孔口面积经计算确定。 三、施工准 备 1.一般 规 定 管道 压力试 验 前应具 备下 列 条 件 ： （ 1） 压力试 验 应以设计文 件 规 定的要 求 进 行 。采用气体为试 验 介 质 时，应采取 有效的安 全措 施。 （ 2） 试 验 范围内 的管道 安 装 工程已 按设计图 纸 全部 完 成 ，安 装 质 量 符 合 有关规 定。 （ 3） 落 实试 压设备及量 测 设备是 否 准 备妥 当 和齐 全，工作状 况是 否 良 好 。 （ 4） 符 合 压力试 验 要 求 的氮 气已 经备齐 。 （ 5） 按试 验 的要 求 管道 已 经加 固 。 3 （6）试验用压力表已经校验，并在周检期内，其精度不得低于1.5 级，表的满刻度值应为被测最大压力的1.5—2 倍，表盘直径不小于100mm，被试验管线上应至少安置两个压力表。 （7）待试管道与不能参与试验的系统、设备、仪表及管道附件已用盲板或采取其他措施隔离，加置盲板的部位应有明显的标记和记录。管道上的阀门及仪表元件等已拆下或加以隔离。...
