气体灭火系统施工方案.

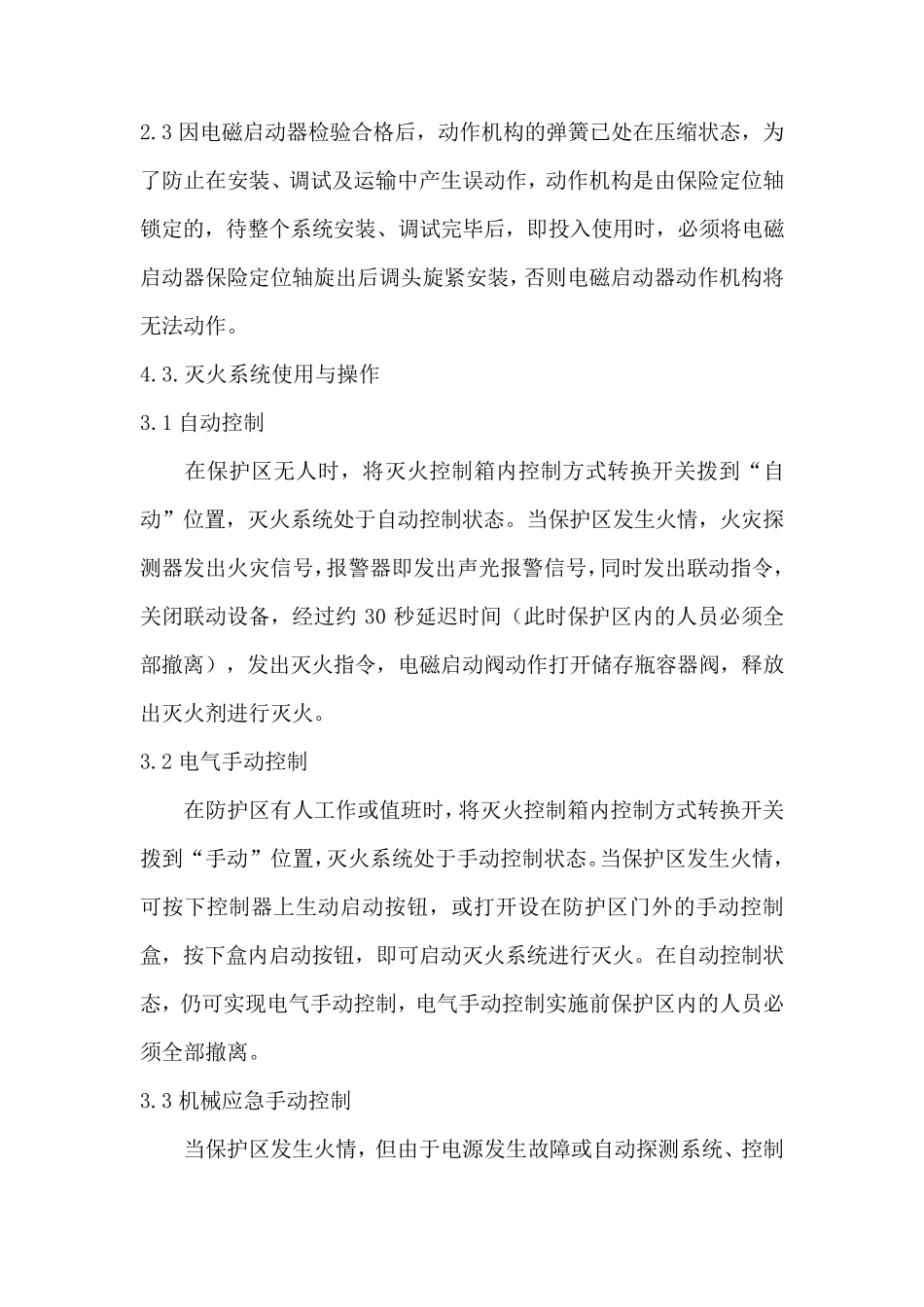

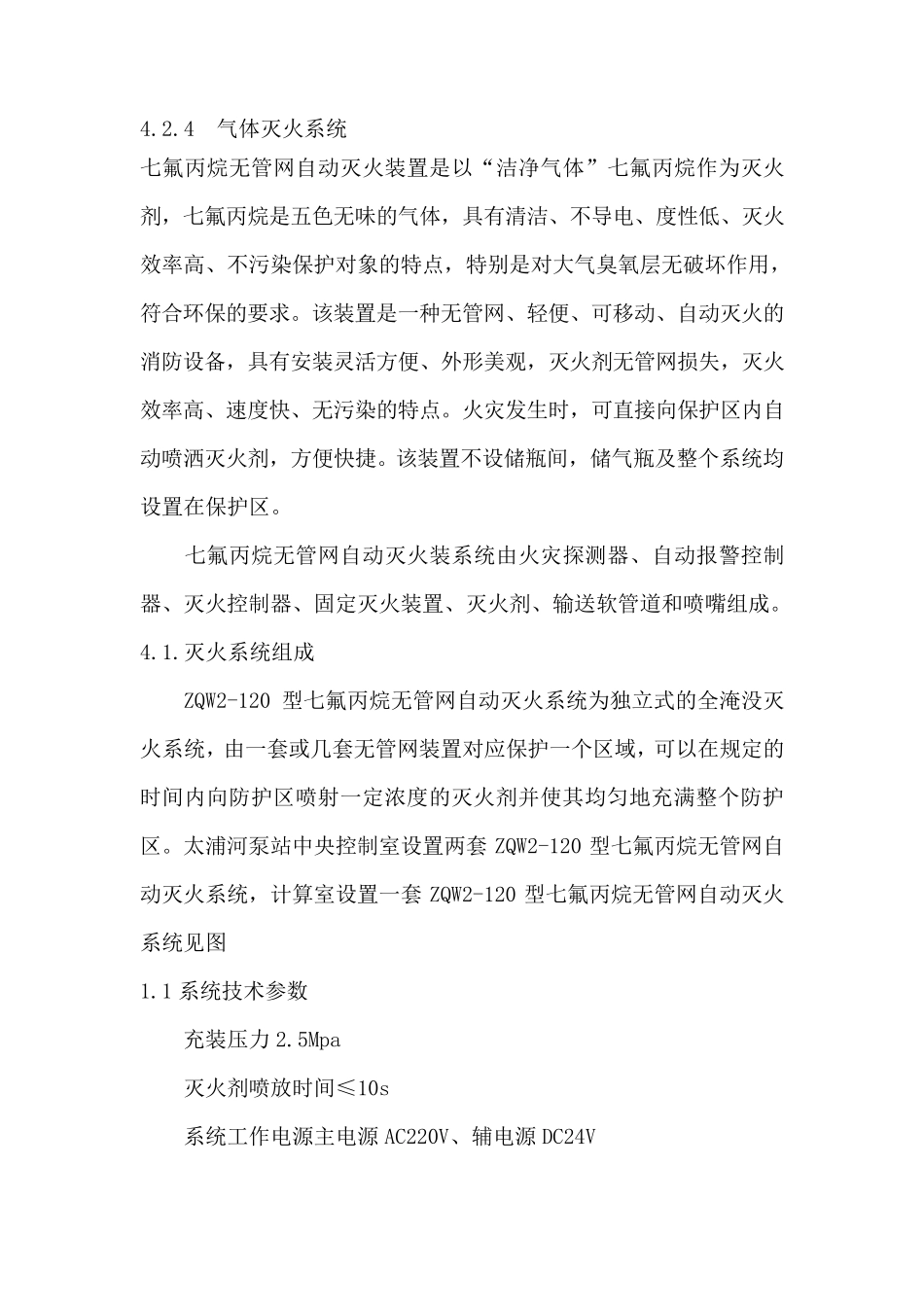

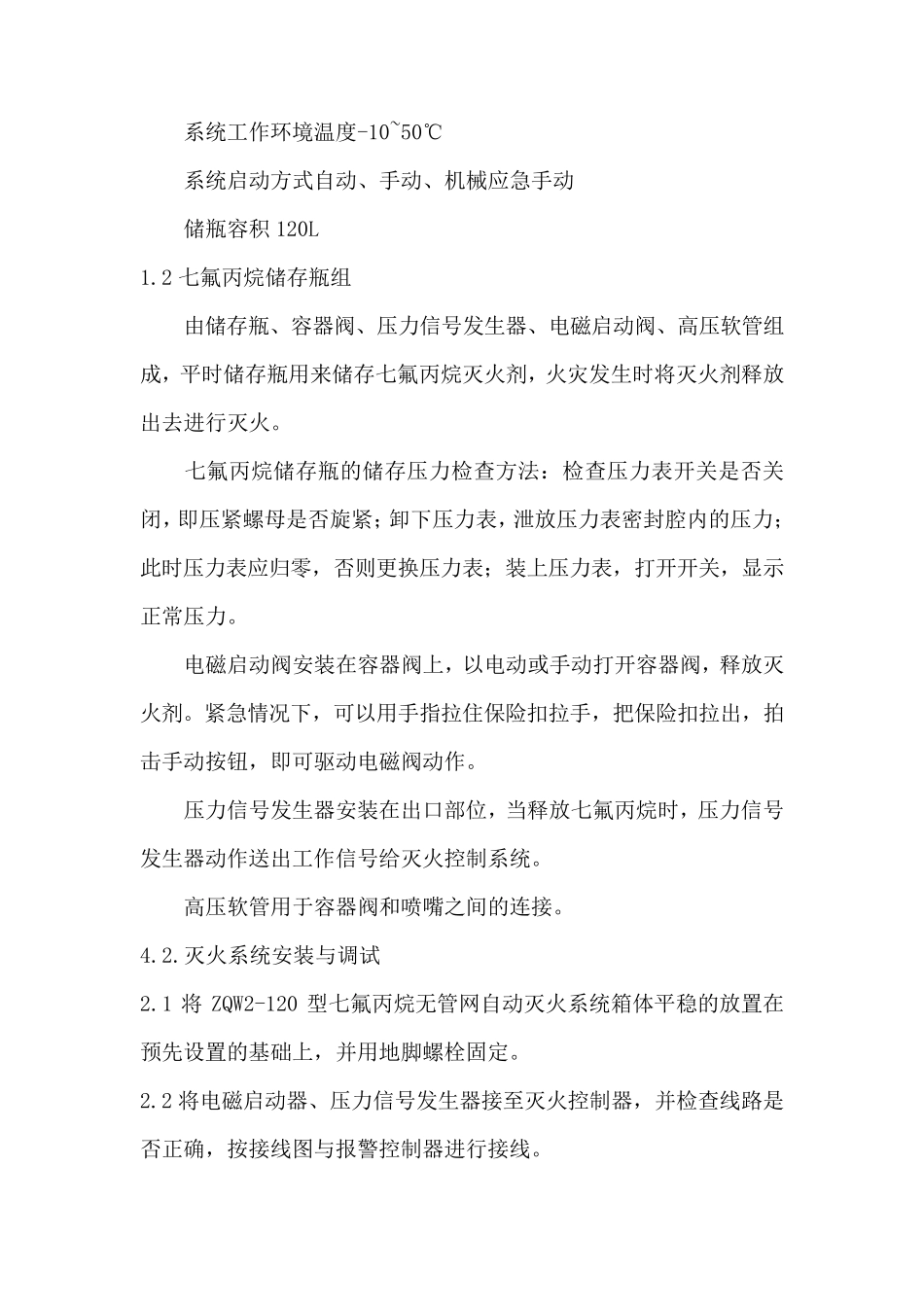

4.2.4 气体灭火系统 七氟丙烷无管网自动灭火装置是以“洁净气体”七氟丙烷作为灭火剂，七氟丙烷是五色无味的气体，具有清洁、不导电、度性低、灭火效率高、不污染保护对象的特点，特别是对大气臭氧层无破坏作用，符合环保的要求。该装置是一种无管网、轻便、可移动、自动灭火的消防设备，具有安装灵活方便、外形美观，灭火剂无管网损失，灭火效率高、速度快、无污染的特点。火灾发生时，可直接向保护区内自动喷洒灭火剂，方便快捷。该装置不设储瓶间，储气瓶及整个系统均设置在保护区。 七氟丙烷无管网自动灭火装系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。 4.1.灭火系统组成 ZQW2-120 型七氟丙烷无管网自动灭火系统为独立式的全淹没灭火系统，由一套或几套无管网装置对应保护一个区域，可以在规定的时间内向防护区喷射一定浓度的灭火剂并使其均匀地充满整个防护区。太浦河泵站中央控制室设置两套ZQW2-120 型七氟丙烷无管网自动灭火系统，计算室设置一套ZQW2-120 型七氟丙烷无管网自动灭火系统见 图 1.1 系统技 术 参 数 充装压 力 2.5Mpa 灭火剂喷放 时间≤ 10s 系统工 作电源 主 电源 AC220V、辅 电源 DC24V 系统工作环境温度-10~50℃ 系统启动方式自动、手动、机械应急手动 储瓶容积 120L 1.2 七氟丙烷储存瓶组 由储存瓶、容器阀、压力信号发生器、电磁启动阀、高压软管组成，平时储存瓶用来储存七氟丙烷灭火剂，火灾发生时将灭火剂释放出去进行灭火。 七氟丙烷储存瓶的储存压力检查方法：检查压力表开关是否关闭，即压紧螺母是否旋紧；卸下压力表，泄放压力表密封腔内的压力；此时压力表应归零，否则更换压力表；装上压力表，打开开关，显示正常压力。 电磁启动阀安装在容器阀上，以电动或手动打开容器阀，释放灭火剂。紧急情况下，可以用手指拉住保险扣拉手，把保险扣拉出，拍击手动按钮，即可驱动电磁阀动作。 压力信号发生器安装在出口部位，当释放七氟丙烷时，压力信号发生器动作送出工作信号给灭火控制系统。 高压软管用于容器阀和喷嘴之间的连接。 4.2.灭火系统安装与调试 2.1 将 ZQW2-120 型七氟丙烷无管网自动灭火系统箱体平稳的放置在预先设置的基础上，并用地脚螺栓固定。 2.2 将电磁启动器、压力信号发生器接至灭火控制器，并检查线路是否正确，按接线图与报 警 控制器进行接线。 2.3 因电磁启动器检验合格后，动作机构的弹簧...
