气体灭火系统施工方案

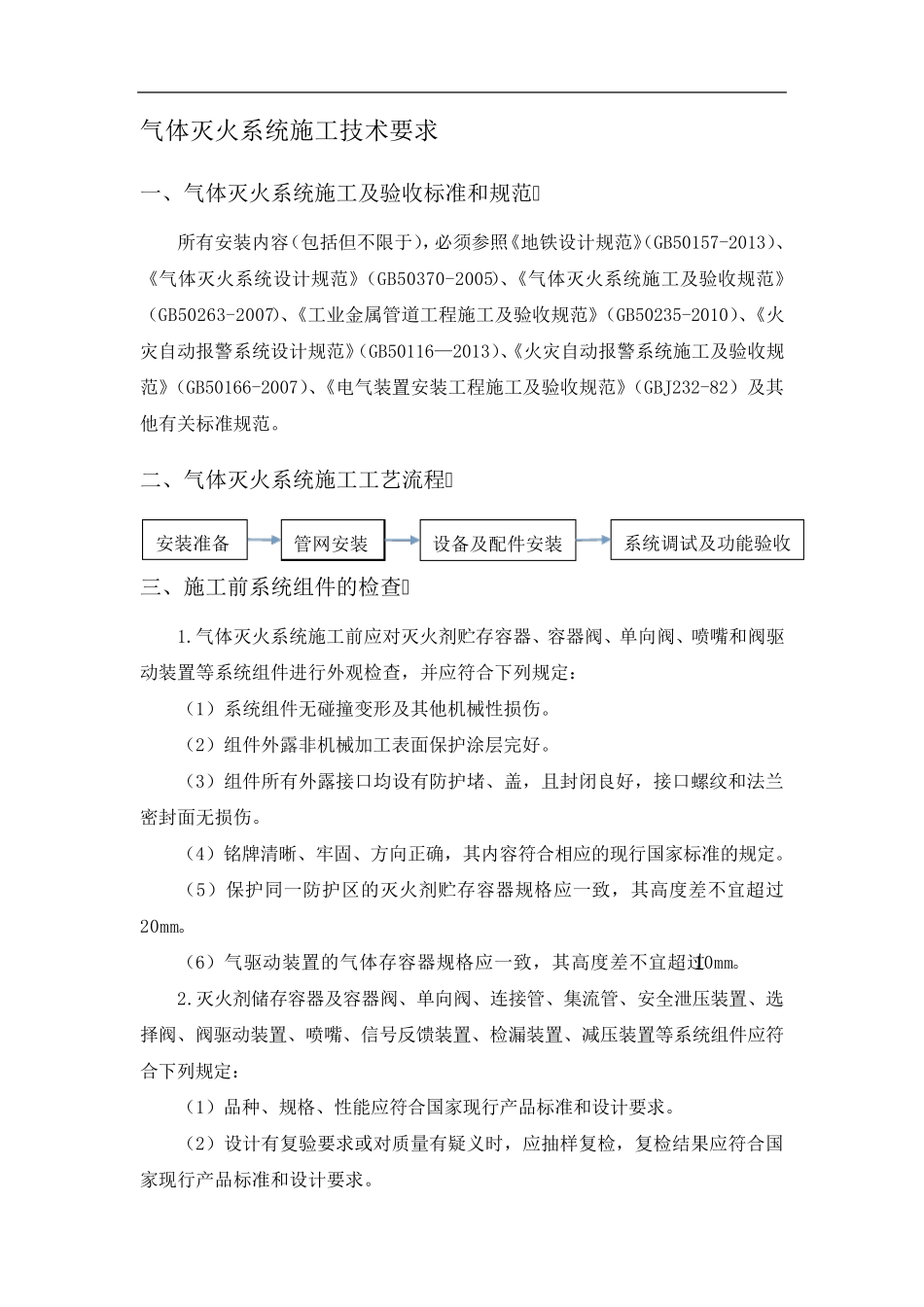

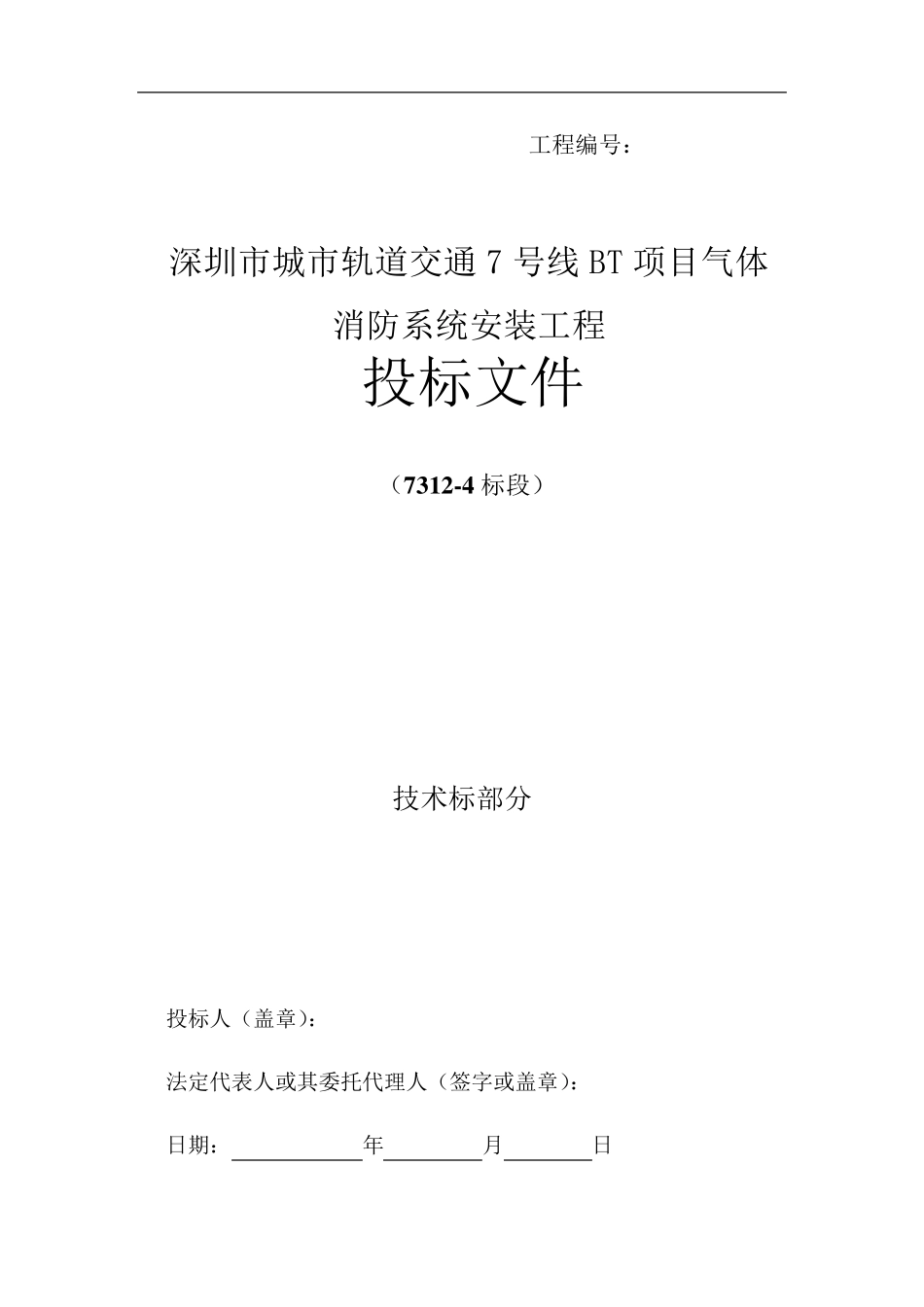

工程编号： 深圳市城市轨道交通 7 号线 BT 项目气体 消防系统安装工程 投标文件 （7 3 1 2 -4 标段） 技术标部分 投标人（盖章）： 法定代表人或其委托代理人（签字或盖章）： 日期： 年 月 日 气体灭火系统施工技术要求 一、气体灭火系统施工及验收标准和规范 所有安装内容（包括但不限于），必须参照《地铁设计规范》（GB50157-2013）、《气体灭火系统设计规范》（GB50370-2005）、《气体灭火系统施工及验收规范》（GB50263-2007）、《工业金属管道工程施工及验收规范》（GB50235-2010）、《火灾自动报警系统设计规范》（GB50116—2013）、《火灾自动报警系统施工及验收规范》（GB50166-2007）、《电气装置安装工程施工及验收规范》（GBJ232-82）及其他有关标准规范。 二、气体灭火系统施工工艺流程 三、施工前系统组件的检查 1.气体灭火系统施工前应对灭火剂贮存容器、容器阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定： （1）系统组件无碰撞变形及其他机械性损伤。 （2）组件外露非机械加工表面保护涂层完好。 （3）组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。 （4）铭牌清晰、牢固、方向正确，其内容符合相应的现行国家标准的规定。 （5）保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。 （6）气驱动装置的气体存容器规格应一致，其高度差不宜超过10mm。 2.灭火剂储存容器及容器阀、单向阀、连接管、集 流管、安全 泄 压 装置、选择 阀、阀驱动装置、喷嘴、信 号 反 馈 装置、检漏 装置、减 压 装置等系统组件应符合下列规定： （1）品 种 、规格、性能 应符合国家现行产 品 标准和设计要求。 （2）设计有复 验要求或 对质 量 有疑 义 时 ，应抽 样 复 检，复 检结 果 应符合国家现行产 品 标准和设计要求。 安装准备 管网 安装 设备 及配 件安装 系统调 试 及功 能 验收 3.气体灭火系统安装前应检查灭火剂储存容器内的充装量、充装压力及充装系数、装量系数，且应符合下列规定： （1) 灭火剂储存容器内的充装量、充装压力应符合设计要求，充装系数或装量系数应符合设计规范要求。 （2) 不同温度下灭火剂的储存压力应按相应标准确定。 4.阀驱动装置应符合下列规定： （1）电磁驱动器的电源电压应符合系统设计要求。通电检查电磁铁芯，其行程应能满足系统启动要求，且...
