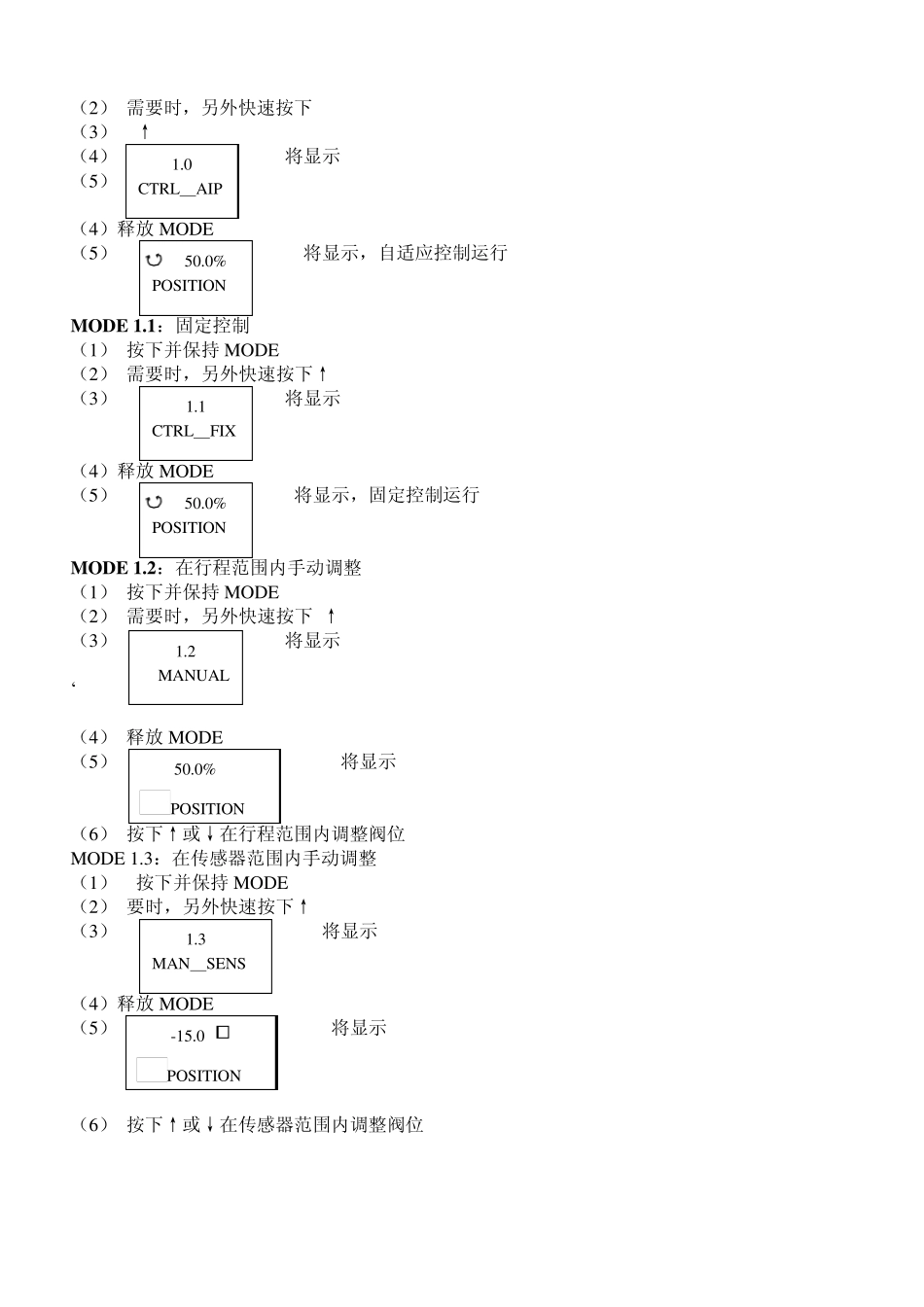

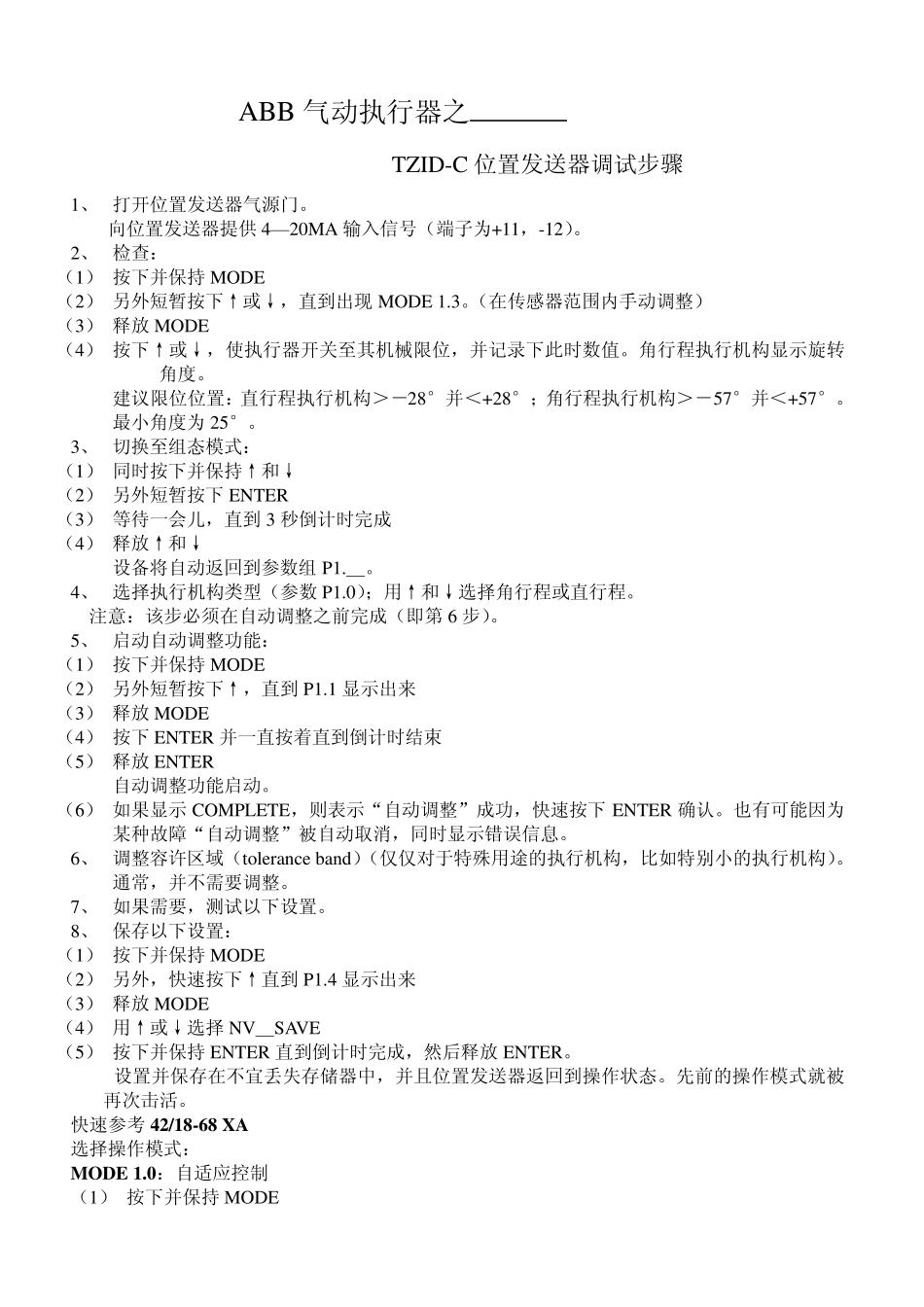

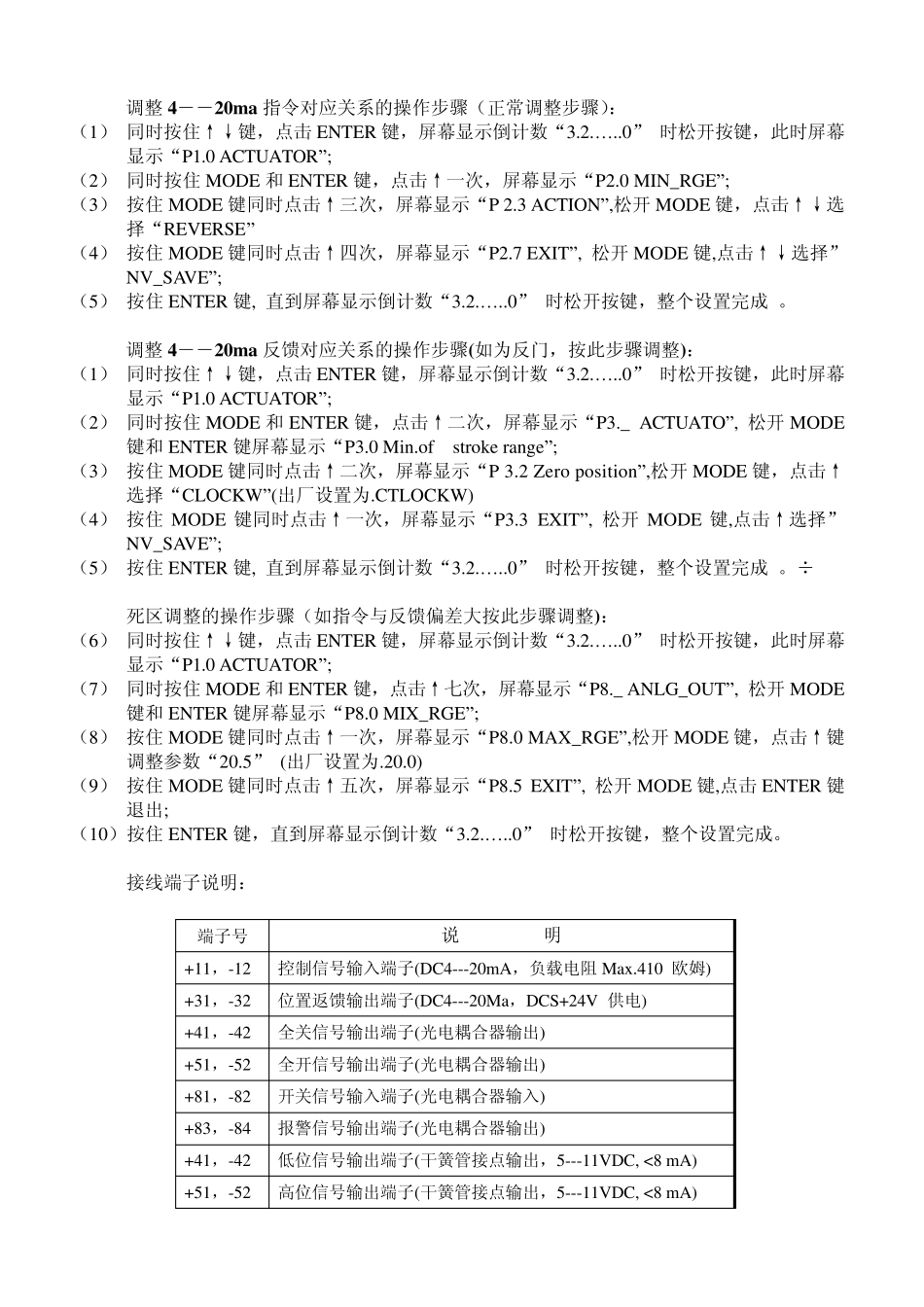

ABB 气动执行器之 TZID-C 位置发送器调试步骤 1、 打开位置发送器气源门。 向位置发送器提供4—20MA 输入信号(端子为+11,-12)。 2、 检查: (1) 按下并保持MODE (2) 另外短暂按下↑或↓,直到出现MODE 1.3。(在传感器范围内手动调整) (3) 释放MODE (4) 按下↑或↓,使执行器开关至其机械限位,并记录下此时数值。角行程执行机构显示旋转角度。 建议限位位置:直行程执行机构>-28°并<+28°;角行程执行机构>-57°并<+57°。最小角度为25°。 3、 切换至组态模式: (1) 同时按下并保持↑和↓ (2) 另外短暂按下ENTER (3) 等待一会儿,直到3 秒倒计时完成 (4) 释放↑和↓ 设备将自动返回到参数组 P1._。 4、 选择执行机构类型(参数P1.0);用↑和↓选择角行程或直行程。 注意:该步必须在自动调整之前完成(即第 6 步)。 5、 启动自动调整功能: (1) 按下并保持MODE (2) 另外短暂按下↑,直到P1.1 显示出来 (3) 释放MODE (4) 按下ENTER 并一直按着直到倒计时结束 (5) 释放ENTER 自动调整功能启动。 (6) 如果显示COMPLETE,则表示“自动调整”成功,快速按下ENTER 确认。也有可能因为某种故障“自动调整”被自动取消,同时显示错误信息。 6、 调整容许区域(tolerance band)(仅仅对于特殊用途的执行机构,比如特别小的执行机构)。通常,并不需要调整。 7、 如果需要,测试以下设置。 8、 保存以下设置: (1) 按下并保持MODE (2) 另外,快速按下↑直到P1.4 显示出来 (3) 释放MODE (4) 用↑或↓选择 NV_SAVE (5) 按下并保持ENTER 直到倒计时完成,然后释放ENTER。 设置并保存在不宜丢失存储器中,并且位置发送器返回到操作状态。先前的操作模式就被再次击活。 快速参考 42/18-68 XA 选择操作模式: MODE 1.0:自适应控制 (1) 按下并保持MODE (2) 需要时,另外快速按下 (3) ↑ (4) 将显示 (5) (4)释放 MODE (5) 将显示,自适应控制运行 MODE 1.1:固定控制 (1) 按下并保持 MODE (2) 需要时,另外快速按下↑ (3) 将显示 (4)释放 MODE (5) 将显示,固定控制运行 MODE 1.2:在行程范围内手动调整 (1) 按下并保持 MODE (2) 需要时,另外快速按下 ↑ (3) 将显示 ‘ (4) 释放 MODE (5) 将显示 (6) 按下↑或↓在行程范围内调整阀...
