气动执行机构

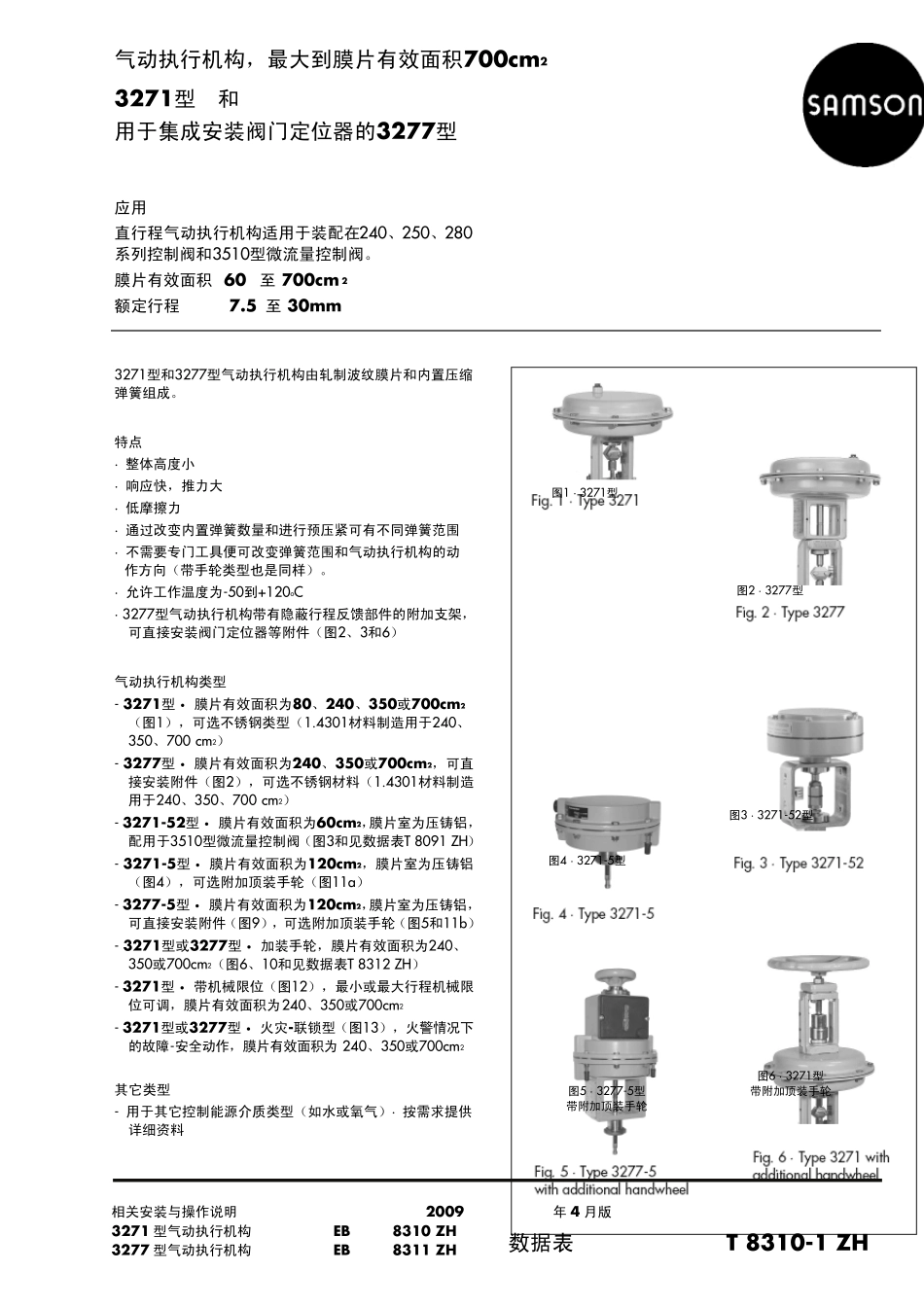

气动执行机构_第1页
1/6

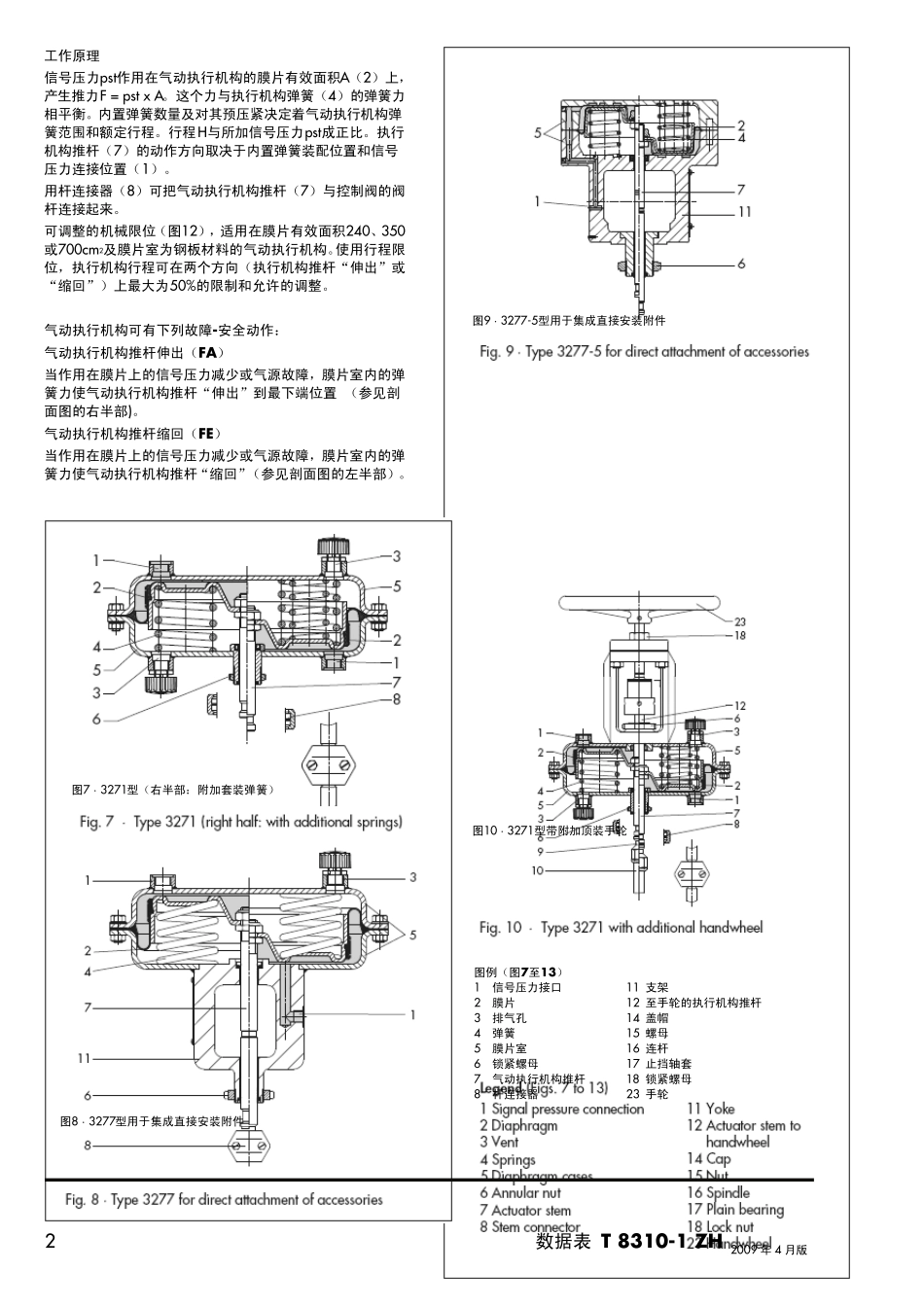

气动执行机构_第2页
2/6

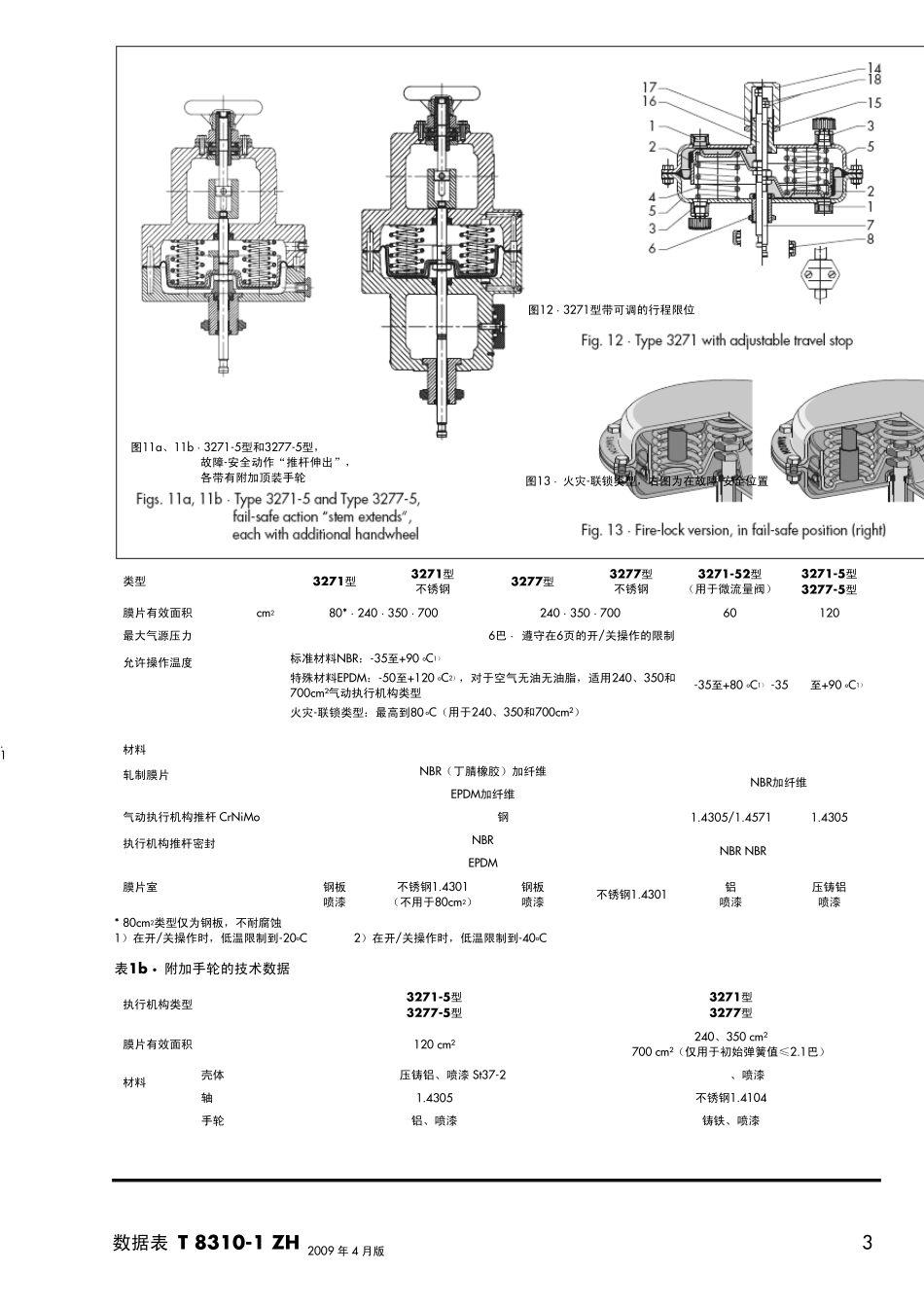

气动执行机构_第3页
3/6
气动执行机构,最大到膜片有效面积700cm2 3271型 和 用于集成安装阀门定位器的3277型 应用 直行程气动执行机构适用于装配在240、250、280系列控制阀和3510型微流量控制阀。 膜片有效面积 60 至 700cm 2 额定行程 7.5 至 30mm 3271型和3277型气动执行机构由轧制波纹膜片和内置压缩弹簧组成。 特点 · 整体高度小 · 响应快,推力大 · 低摩擦力 · 通过改变内置弹簧数量和进行预压紧可有不同弹簧范围 · 不需要专门工具便可改变弹簧范围和气动执行机构的动作方向(带手轮类型也是同样)。 · 允许工作温度为-50到+120oC · 3277型气动执行机构带有隐蔽行程反馈部件的附加支架,可直接安装阀门定位器等附件(图2、3和6) 气动执行机构类型 - 3271型 · 膜片有效面积为80、240、350或700cm2(图1),可选不锈钢类型(1.4301材料制造用于240、350、700 cm2) - 3277型 · 膜片有效面积为240、350或700cm2,可直接安装附件(图2),可选不锈钢材料(1.4301材料制造用于240、350、700 cm2) - 3271-52型 · 膜片有效面积为60cm2,膜片室为压铸铝,配用于3510型微流量控制阀(图3和见数据表T 8091 ZH) - 3271-5型 · 膜片有效面积为120cm2,膜片室为压铸铝(图4),可选附加顶装手轮(图11a) - 3277-5型 · 膜片有效面积为120cm2,膜片室为压铸铝,可直接安装附件(图9),可选附加顶装手轮(图5和11b) - 3271型或3277型 · 加装手轮,膜片有效面积为240、350或700cm2(图6、10和见数据表T 8312 ZH) - 3271型 · 带机械限位(图12),最小或最大行程机械限位可调,膜片有效面积为240、350或700cm2 - 3271型或3277型 · 火灾-联锁型(图13),火警情况下的故障-安全动作,膜片有效面积为 240、350或700cm2 其它类型 - 用于其它控制能源介质类型(如水或氧气)· 按需求提供详 细 资 料 图1 ·3271型图2 · 3277型图4 ·3271-5型图3 · 3271-52型图5 ·3277-5型带附加顶装手轮 图6 ·3271型带附加顶装手轮 相 关 安装与 操 作说 明 2009年 4 月 版3271 型气动执行机构 EB 8310 ZH 3277 型气动执行机构 EB 8311 ZH 数据表 T 8310-1 ZH 工作原理 信号压力pst作用在气动执行机构的膜片有效面积A(2)上,产生推力F = pst x A。这个力与执行机构弹簧(4)的弹簧力相平衡。内置弹簧数量及对其预压紧决定着气动执行机构弹簧范围和额定...
