气动量仪作业指导书

气动量仪作业指导书_第1页
1/6
气动量仪作业指导书_第2页
2/6
气动量仪作业指导书_第3页
3/6

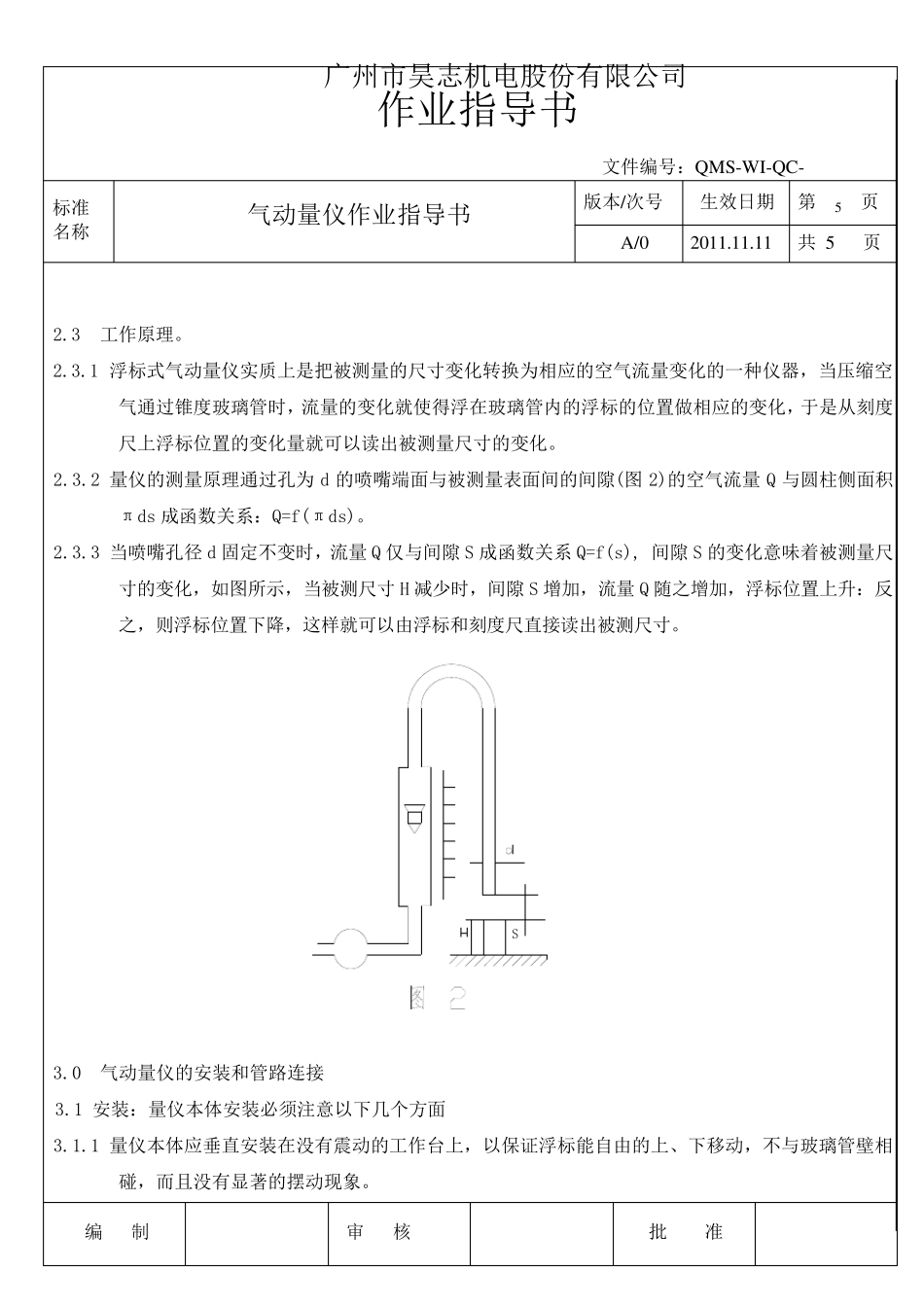

广州市昊志机电股份有限公司 作业指导书 文件编号:QMS-W I-QC- 标准 名称 气动量仪作业指导书 版本/次号 生效日期 第 1 页 A/0 2011.11.11 共 5 页 修改标记 修改 条款 修改内容 修改 时间 修改人 审核 批准 编 制 审 核 批 准 1.0 目的: 1.1 使操作员能更清楚的了解气动量仪的特性、工作原理及工作要求; 1.2 在加工过程中能更快、更高效的检测工件尺寸,有效的控制工件尺寸; 2.0 气动量仪的特性、结构及工作原理 2.1 气动量仪是将长度尺寸的变化转换成气体流量变化,然后通过浮标进行指示的一种测量仪器。它与各种类型的气动测量头配合使用,可以完成机械加工中的多种测量。如:长度、内径、外径、孔的直线度和垂直度等等。 2.2 浮标式气动量仪结构示意图(见图1) 压紧螺钉上缓冲弹簧浮标锥度玻璃管下缓冲弹簧分配室左侧板刻 度尺界 限指针右 夹 板立 柱稳 压器连 接 螺钉放 大 倍 数 旋 钮零 位 旋 钮输 出 接 头胶 管过滤 的压缩 空 气 图 1 广州市昊志机电股份有限公司 作业指导书 文件编号:QMS-W I-QC- 标准 名称 气动量仪作业指导书 版本/次号 生效日期 第 5 页 A/0 2011.11.11 共 5 页 编 制 审 核 批 准 2.3 工作原理。 2.3.1 浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器,当压缩空气通过锥度玻璃管时,流量的变化就使得浮在玻璃管内的浮标的位置做相应的变化,于是从刻度尺上浮标位置的变化量就可以读出被测量尺寸的变化。 2.3.2 量仪的测量原理通过孔为d 的喷嘴端面与被测量表面间的间隙(图2)的空气流量Q 与圆柱侧面积πds 成函数关系:Q=f(πds)。 2.3.3 当喷嘴孔径 d 固定不变时,流量Q 仅与间隙S 成函数关系 Q=f(s), 间隙S 的变化意味着被测量尺寸的变化,如图所示,当被测尺寸H 减少时,间隙S 增加,流量Q 随之增加,浮标位置上升:反之,则浮标位置下降,这样就可以由浮标和刻度尺直接读出被测尺寸。 S 3.0 气动量仪的安装和管路连接 3.1 安装:量仪本体安装必须注意以下几个方面 3.1.1 量仪本体应垂直安装在没 有震 动的工作台 上,以保 证 浮标能 自 由的上、 下移 动,不与玻璃管壁 相碰 ,而 且 没 有显 著 的摆 动现 象 。 广 州 市 昊 志 机 电 股 份 有 限 公 司 作 业 指 导 书 文 件 编 号 : QMS-W I-QC...
