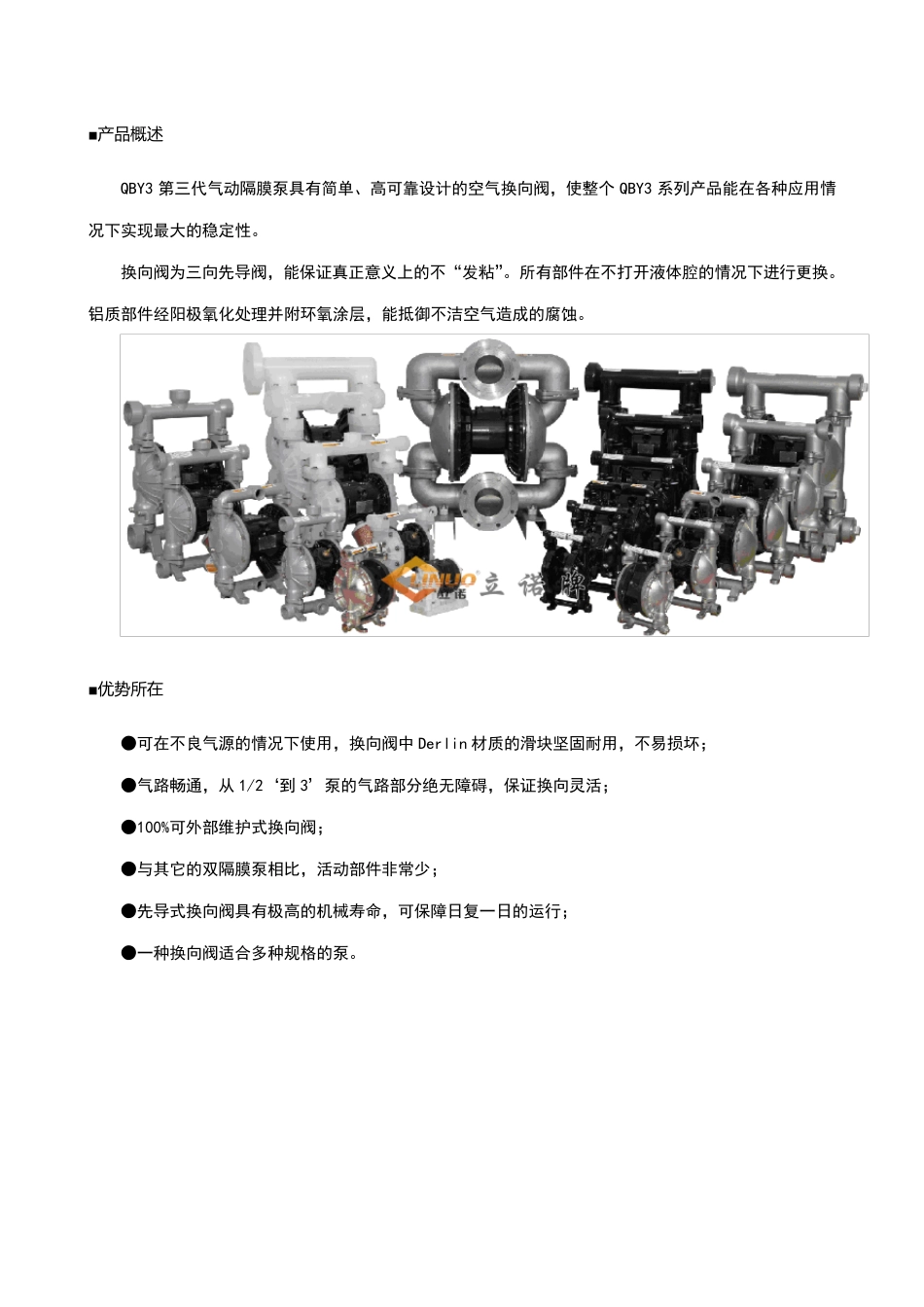

■产品概述 QBY3 第三代气动隔膜泵具有简单、高可靠设计的空气换向阀,使整个QBY3 系列产品能在各种应用情况下实现最大的稳定性。 换向阀为三向先导阀,能保证真正意义上的不“发粘”。所有部件在不打开液体腔的情况下进行更换。铝质部件经阳极氧化处理并附环氧涂层,能抵御不洁空气造成的腐蚀。 ■优势所在 ●可在不良气源的情况下使用,换向阀中Derlin 材质的滑块坚固耐用,不易损坏; ●气路畅通,从1/2‘到 3’泵的气路部分绝无障碍,保证换向灵活; ●100%可外部维护式换向阀; ●与其它的双隔膜泵相比,活动部件非常少; ●先导式换向阀具有极高的机械寿命,可保障日复一日的运行; ●一种换向阀适合多种规格的泵。 ■与 众 不同 A 维护便利 降低内部容积可减少浪费,便于清洗;不锈钢螺栓可抗腐蚀,并能提供合理的定位,便于重新装配。 B 独特的空气阀 采用先导式空气阀,完全消除停机现象,所有零件的更换都不需要打开内腔,空气管道无润滑要求。 C 精密配合的零件 耐磨的端轴承可确保阀杆的正确定位,更换简单。 D 给予保护的排放口 所有排放口采用一个公共端可防止室内的汽化液体侵蚀空气马达的密封件,便于贮槽加载或者卸载操作的空转功能 E 外部结构坚固 整个结构防腐蚀、防渗漏,换色清洗方便。经特殊工艺处理的浸渍部件和空气腔,可承受恶劣工作环境。 F 流体的相容性 可提供外壳材料包括:不锈钢、铸钢、聚丙烯、铝合金等。 G 合理的密封设计 隔膜可紧紧锁定在位,可起到积极液封作用的成形压 条 。 H 重型隔膜板 夹 持 可靠 的隔膜板 能消除一切 渗漏和脱 落 现象,避 免 发 生 昂 贵 的停工费用。 I 长效的阀杆设计 不锈钢的阀杆具 有更长 的使 用寿 命 在潮 湿 空气中 仍 具 有良 好 的抗腐蚀功能。 J 便于定位 螺栓连 接 的,自 定位的空气和流 体单位 K 弹性材料的选择 各类阀座和阀球选项可确保流体的相容性和可靠的密封从而具有极高的效率,长效的使用寿命和更佳的吸升高度。 ■过 流 部 件 铸钢 铝合金 工程塑料 PP 不锈钢 304 不锈钢 316 不锈钢 316L 氟塑料 聚四氟乙烯 G L S P P316 P316L F T ■隔 膜 材 料 聚胶隔膜 丁晴隔膜 氯丁胶 三元乙丙胶 特氟龙(四氟) 氟橡胶 聚醚隔膜 聚酯隔膜 J D L S F V M Z ■阀 球 丁晴胶 氯丁胶 聚四氟乙烯 钢 不锈钢 304 不锈钢 316 不锈...
