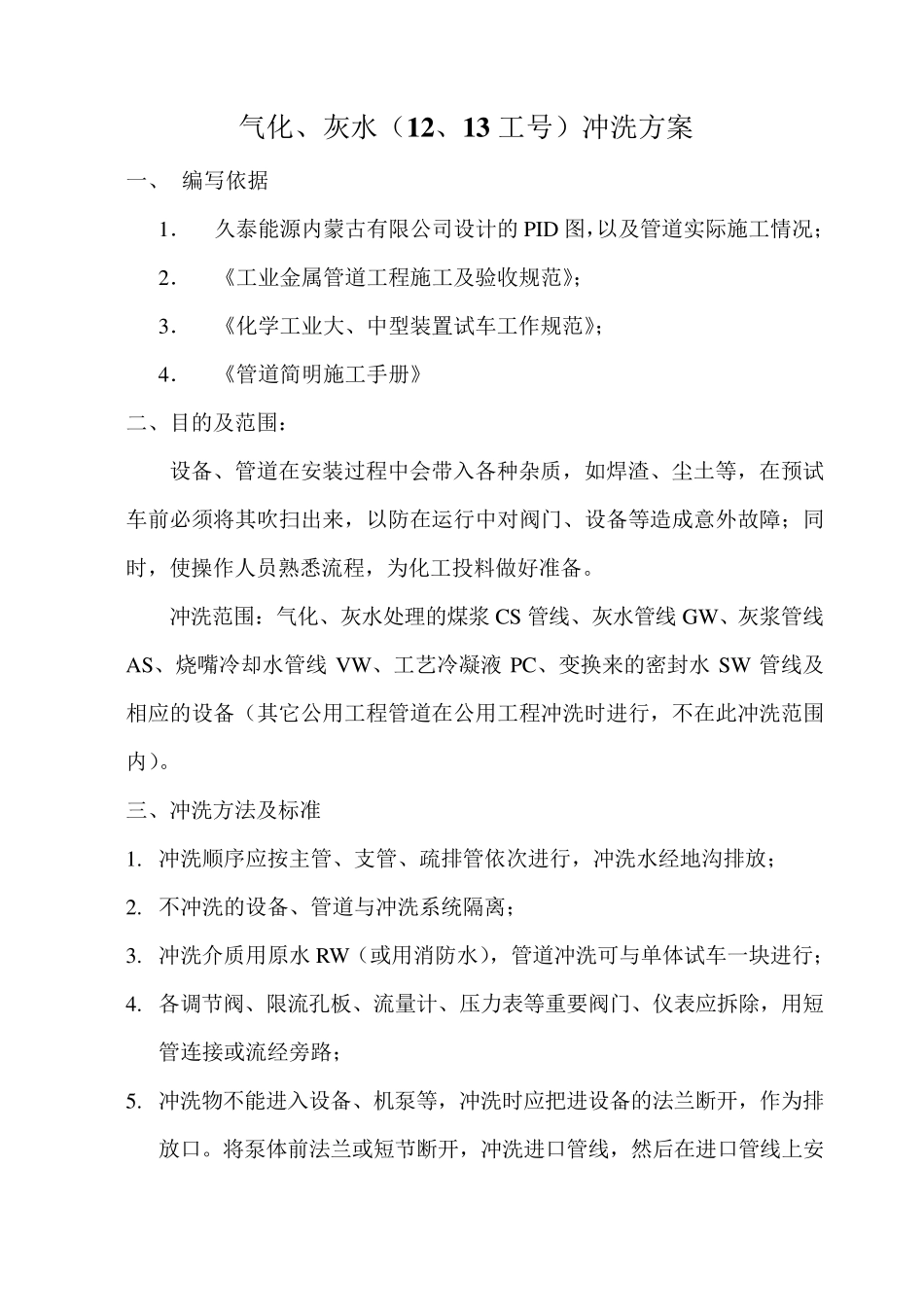

气化、灰水（1 2 、1 3 工号）冲洗方案 一、 编写依据 1． 久泰能源内蒙古有限公司设计的 PID 图，以及管道实际施工情况； 2． 《工业金属管道工程施工及验收规范》； 3． 《化学工业大、中型装置试车工作规范》； 4． 《管道简明施工手册》 二、目的及范围： 设备、管道在安装过程中会带入各种杂质，如焊渣、尘土等，在预试车前必须将其吹扫出来，以防在运行中对阀门、设备等造成意外故障；同时，使操作人员熟悉流程，为化工投料做好准备。 冲洗范围：气化、灰水处理的煤浆CS 管线、灰水管线GW 、灰浆管线AS、烧嘴冷却水管线VW 、工艺冷凝液PC、变换来的密封水 SW 管线及相应的设备（其它公用工程管道在公用工程冲洗时进行，不在此冲洗范围内）。 三、冲洗方法及标准 1. 冲洗顺序应按主管、支管、疏排管依次 进行，冲洗水经 地 沟 排放 ； 2. 不冲洗的设备、管道与 冲洗系 统 隔 离 ； 3. 冲洗介 质用原 水 RW（或 用消 防水），管道冲洗可 与 单 体 试车一块 进行； 4. 各调 节 阀、限流孔 板 、流量 计、压 力 表 等重 要 阀门、仪 表 应拆 除 ，用短管连 接 或 流经 旁 路 ； 5. 冲洗物 不能进入设备、机 泵 等，冲洗时应把 进设备的法兰 断 开 ，作为排放 口 。将泵 体 前法兰 或 短 节 断 开 ，冲洗进口 管线，然 后 在进口 管线上 安装临时过滤网（或借助原管线过滤器）。 6. 介质流经截止阀、闸阀前，应在阀前断开进行冲洗； 7. 冲洗时，宜采用最大流量，流速不得低于 1.5m/s； 8. 冲洗时排放管的面积不得小于被冲洗管截面积的 60％，排水时，不得形成负压； 9. 冲洗应连续进行，以排出的水色与透明度与入口水目测一致为合格。 四、冲洗应具备的条件 1. 设备、管道安装工作全部结束，验收合格，所有槽罐已清洗干净； 2. 冲洗方案已经有关部门审核批准，参加冲洗人员已熟悉冲洗方案，并经考试合格，取得上岗证； 3. 冲洗所用的工器具、材料已准备齐全； 4. 冲洗采用的记录表已准备好； 5. 冲洗所用的介质（原水或消防水）已具备，并送至界区，满足流量、压力要求。 五、冲洗步骤 （一）烧嘴冷却水系统 DW 管道的冲洗 本系统冲洗水源为：管网来脱盐水，脱盐水管网冲洗合格后，通过烧嘴冷却水槽 V1201 加水管DW-1201-80 向 V1201 加水，启动 P1201 泵，泵前加临时滤网，冲洗 VW 管道。 1． DW1201-8...
