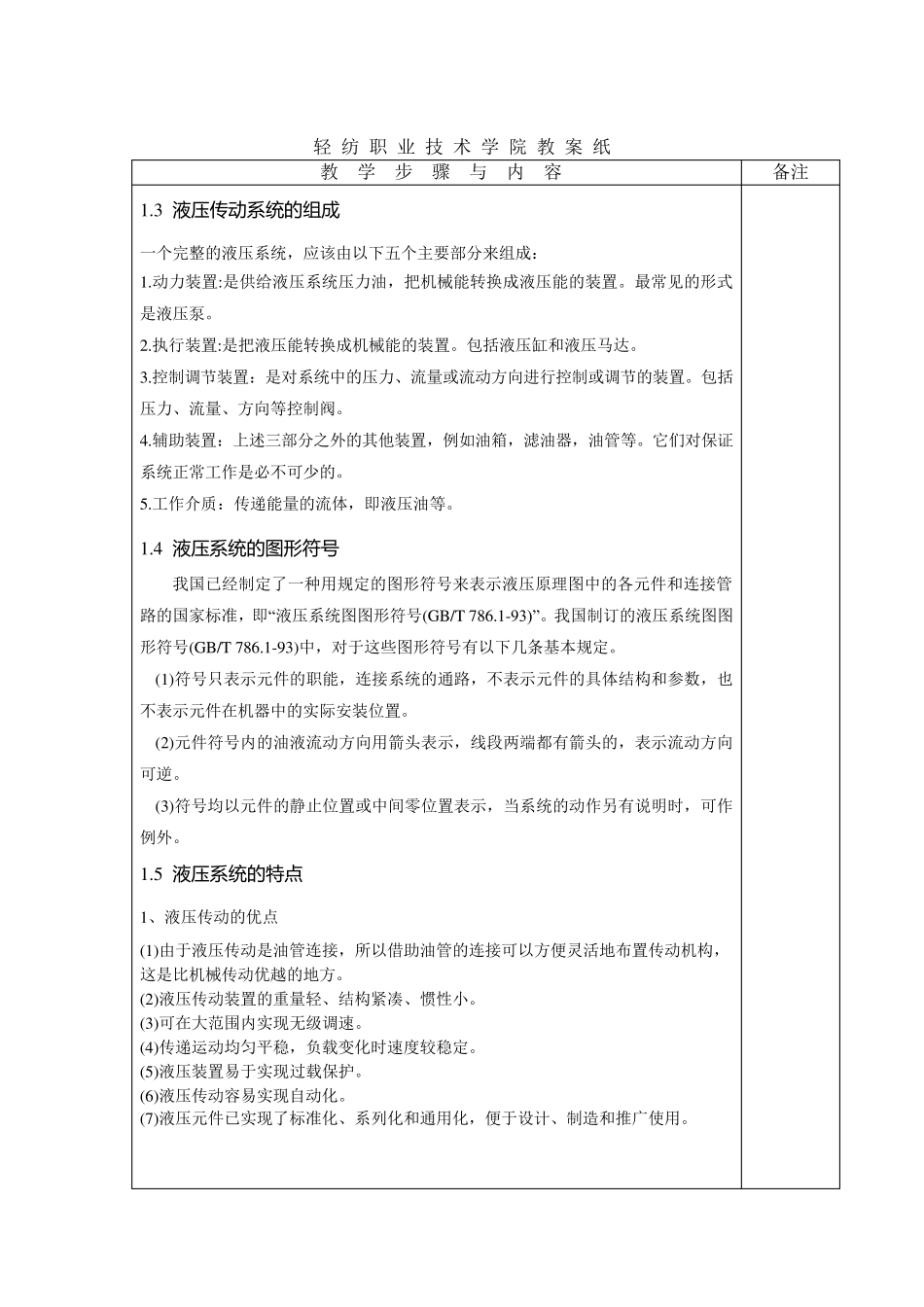

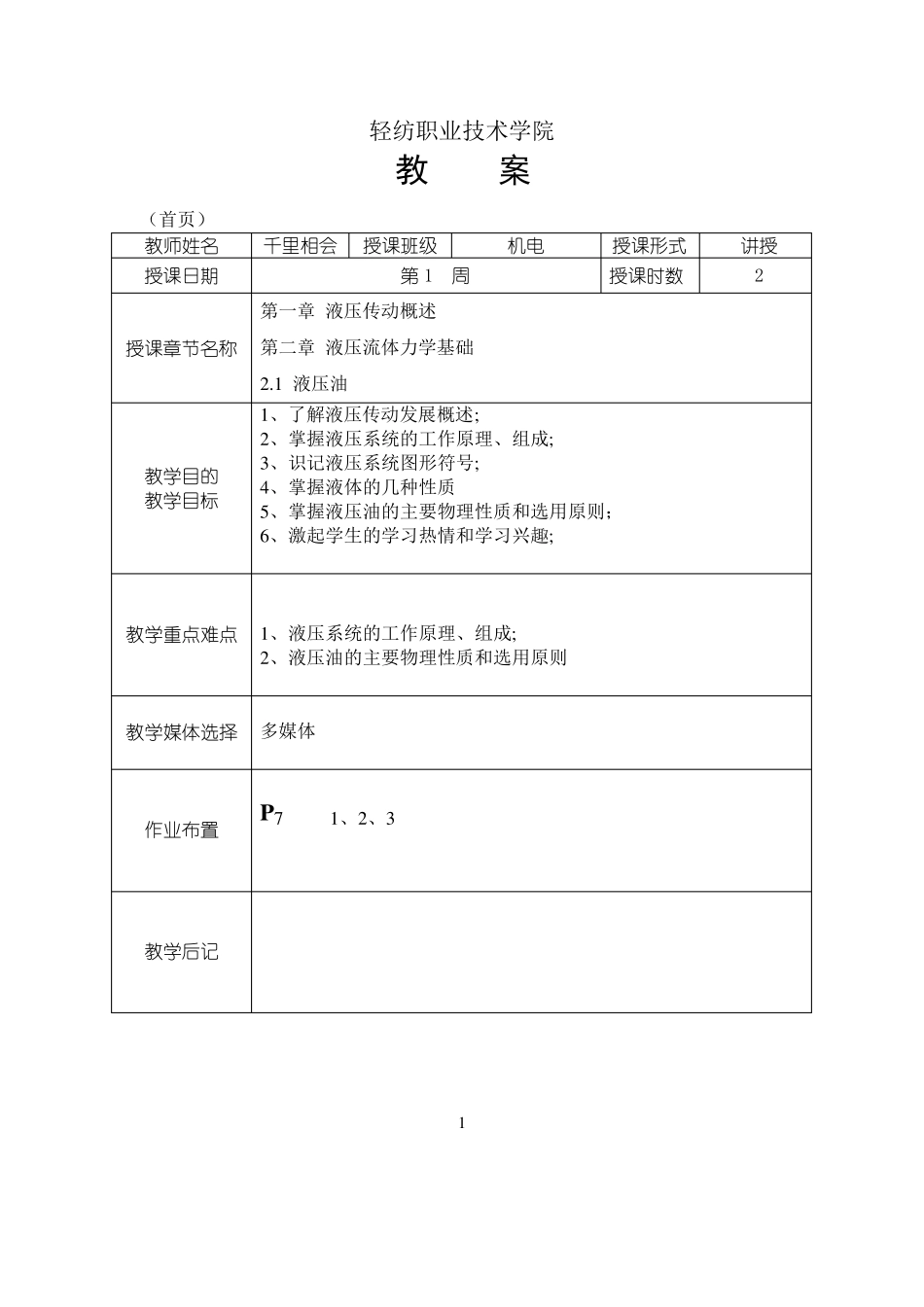

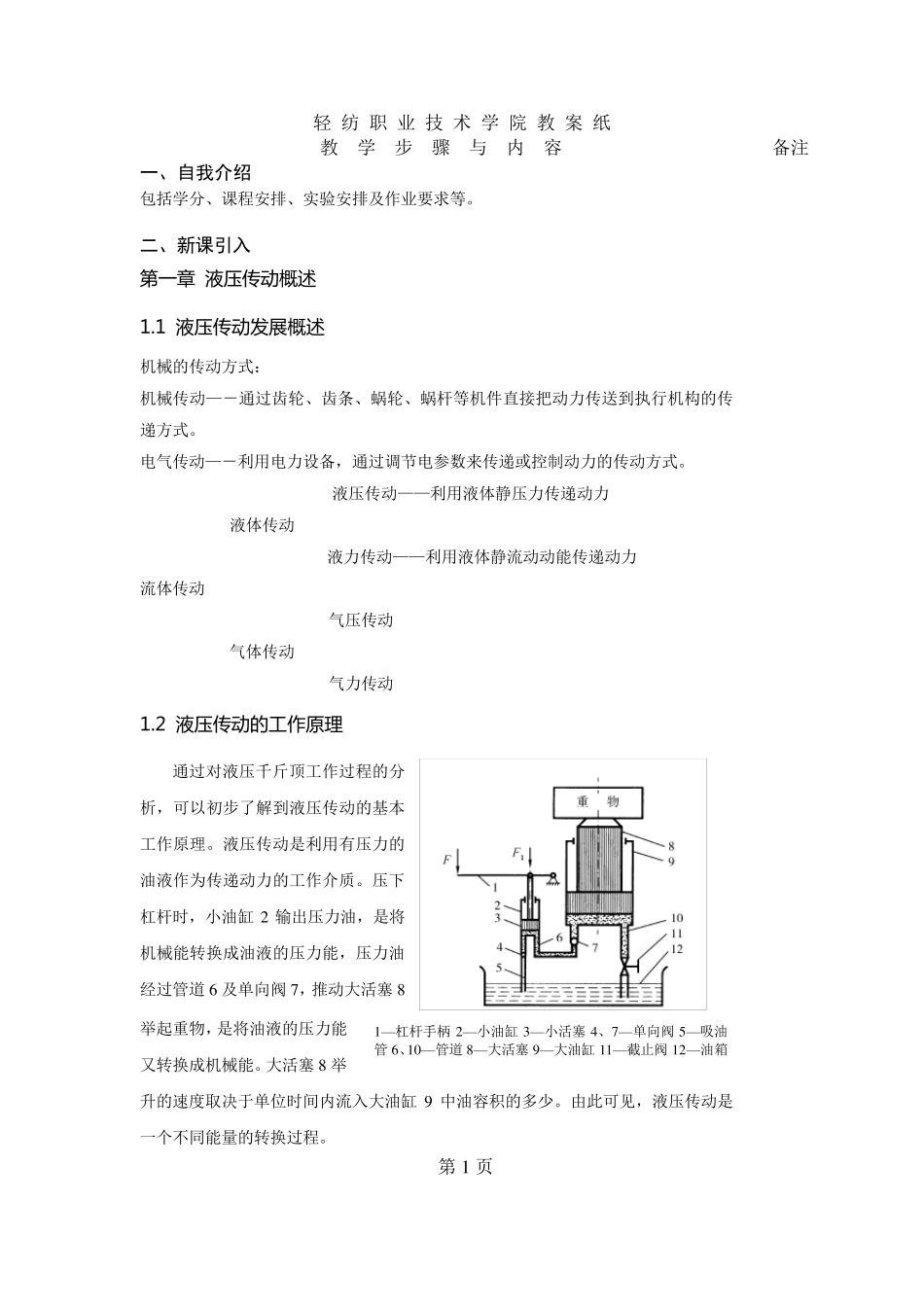

轻纺职业技术学院 教 案 （首页） 教师姓名 千里相会 授课班级 机电 授课形式 讲授 授课日期 第1 周 授课时数 2 授课章节名称 第一章 液压传动概述 第二章 液压流体力学基础 2.1 液压油 教学目的 教学目标 1、了解液压传动发展概述; 2、掌握液压系统的工作原理、组成; 3、识记液压系统图形符号; 4、掌握液体的几种性质 5、掌握液压油的主要物理性质和选用原则； 6、激起学生的学习热情和学习兴趣; 教学重点难点 1、液压系统的工作原理、组成; 2、液压油的主要物理性质和选用原则 教学媒体选择 多媒体 作业布置 P 7 1、2、3 教学后记 1 轻 纺 职 业 技 术 学 院 教 案 纸 教 学 步 骤 与 内 容 备注 一、自我介绍 包括学分、课程安排、实验安排及作业要求等。 二、新课引入 第 一章 液压传动概述 1.1 液压传动发展概述 机械的传动方式： 机械传动—－通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构的传递方式。 电气传动—－利用电力设备，通过调节电参数来传递或控制动力的传动方式。 液压传动——利用液体静压力传递动力 液体传动 液力传动——利用液体静流动动能传递动力 流体传动 气压传动 气体传动 气力传动 1.2 液压传动的工作原理 通过对液压千斤顶工作过程的分析，可以初步了解到液压传动的基本工作原理。液压传动是利用有压力的油液作为传递动力的工作介质。压下杠杆时，小油缸 2 输出压力油，是将机械能转换成油液的压力能，压力油经过管道 6 及单向阀 7 ，推动大活塞 8举起重物，是将油液的压力能又转换成机械能。大活塞 8 举升的速度取决于单位时间内流入大油缸 9 中油容积的多少。由此可见，液压传动是一个不同能量的转换过程。 第 1 页 1 —杠杆手柄 2 —小油缸 3 —小活塞 4 、7 —单向阀 5 —吸油管 6 、1 0 —管道 8 —大活塞 9 —大油缸 1 1 —截止阀 1 2 —油箱 轻 纺 职 业 技 术 学 院 教 案 纸 教 学 步 骤 与 内 容 备注 1.3 液 压 传动系统的组成 一个完整的液压系统，应该由以下五个主要部分来组成： 1.动力装置:是供给液压系统压力油，把机械能转换成液压能的装置。最常见的形式是液压泵。 2.执行装置:是把液压能转换成机械能的装置。包括液压缸和液压马达。 3.控制调节装置：是对系统中的压力、流量或流动方向进行控制或调节的装置。包括压力、流量、...
