气液分离器的原理

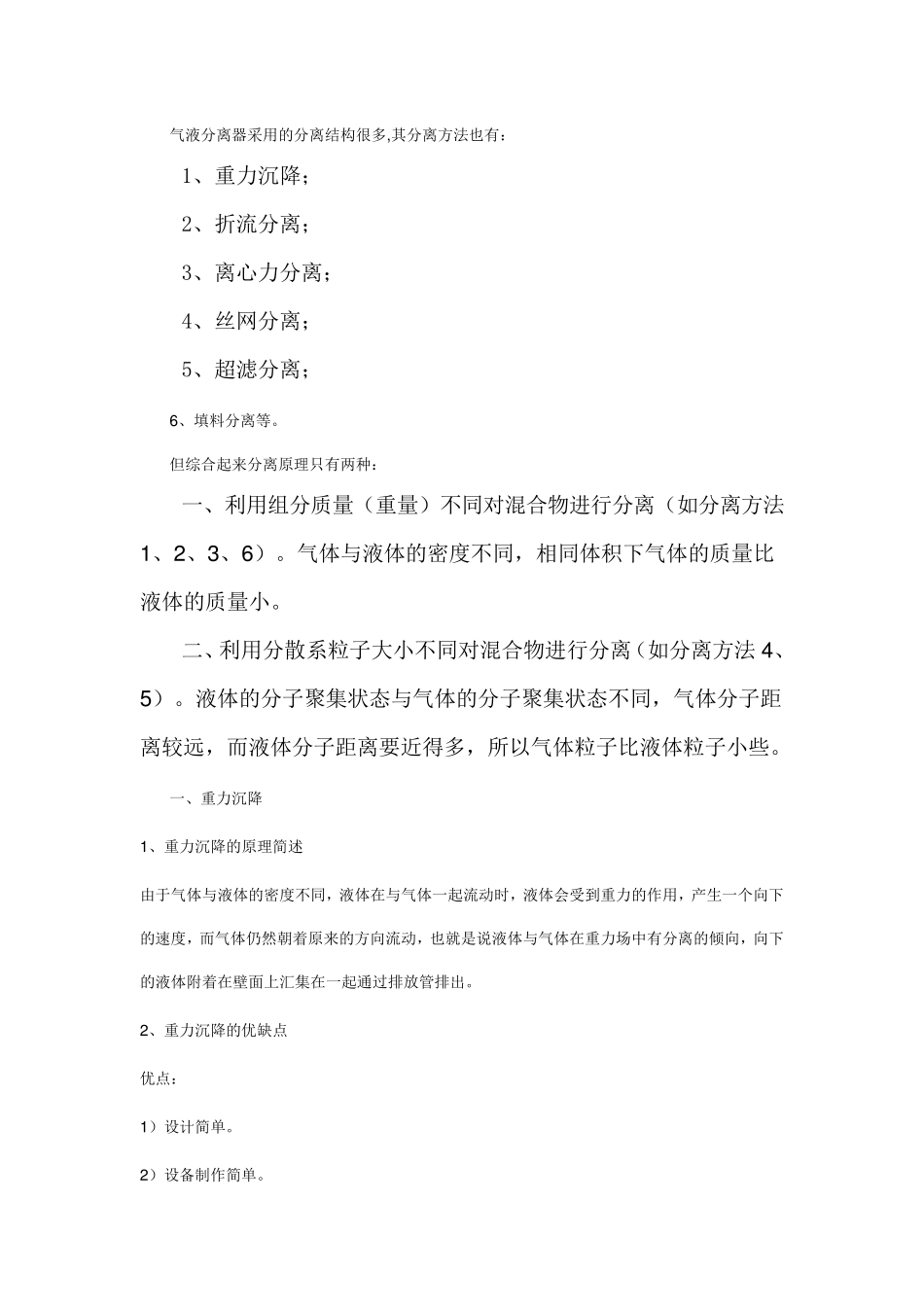

气液分离器的原理_第1页
1/10

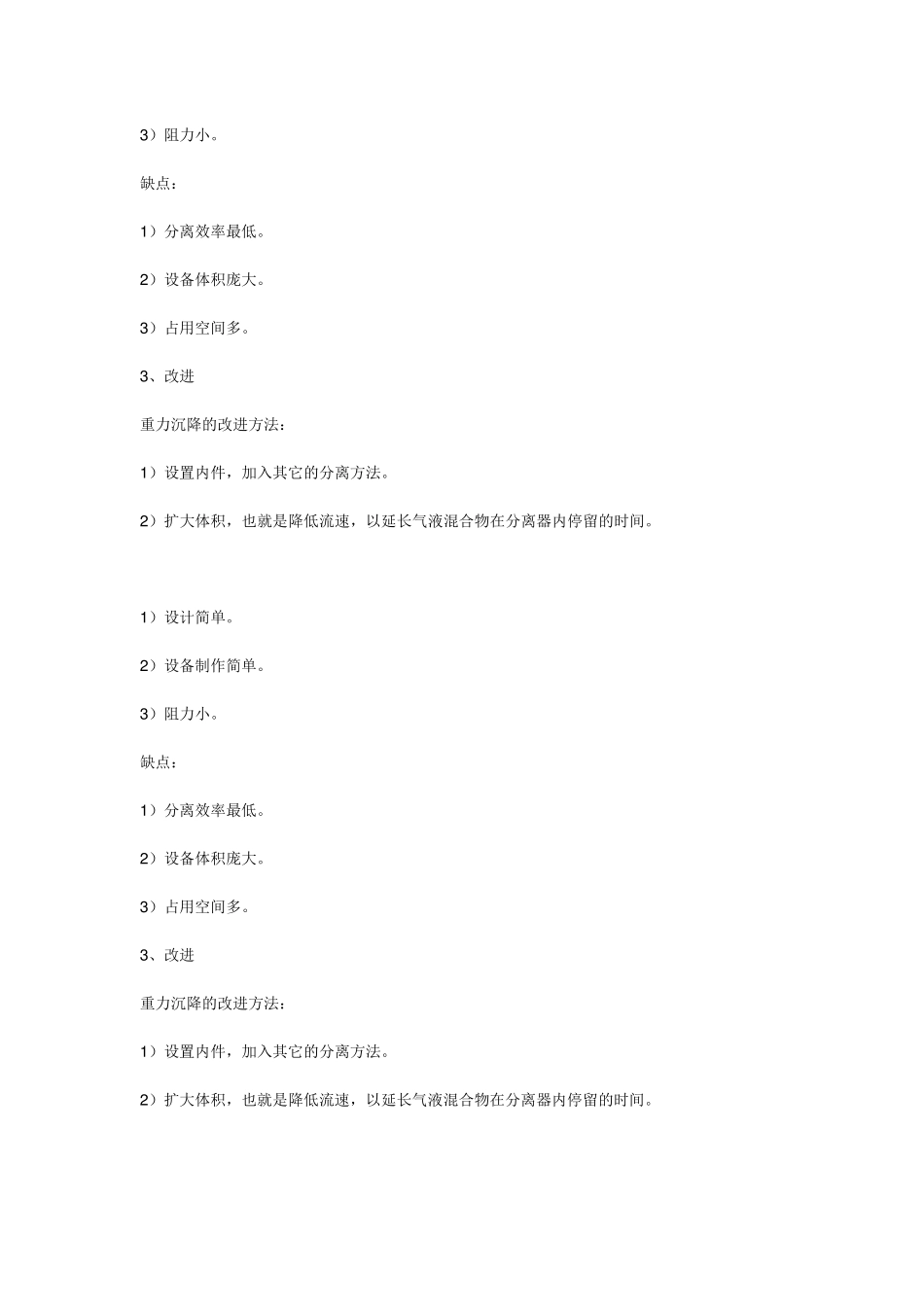

气液分离器的原理_第2页
2/10

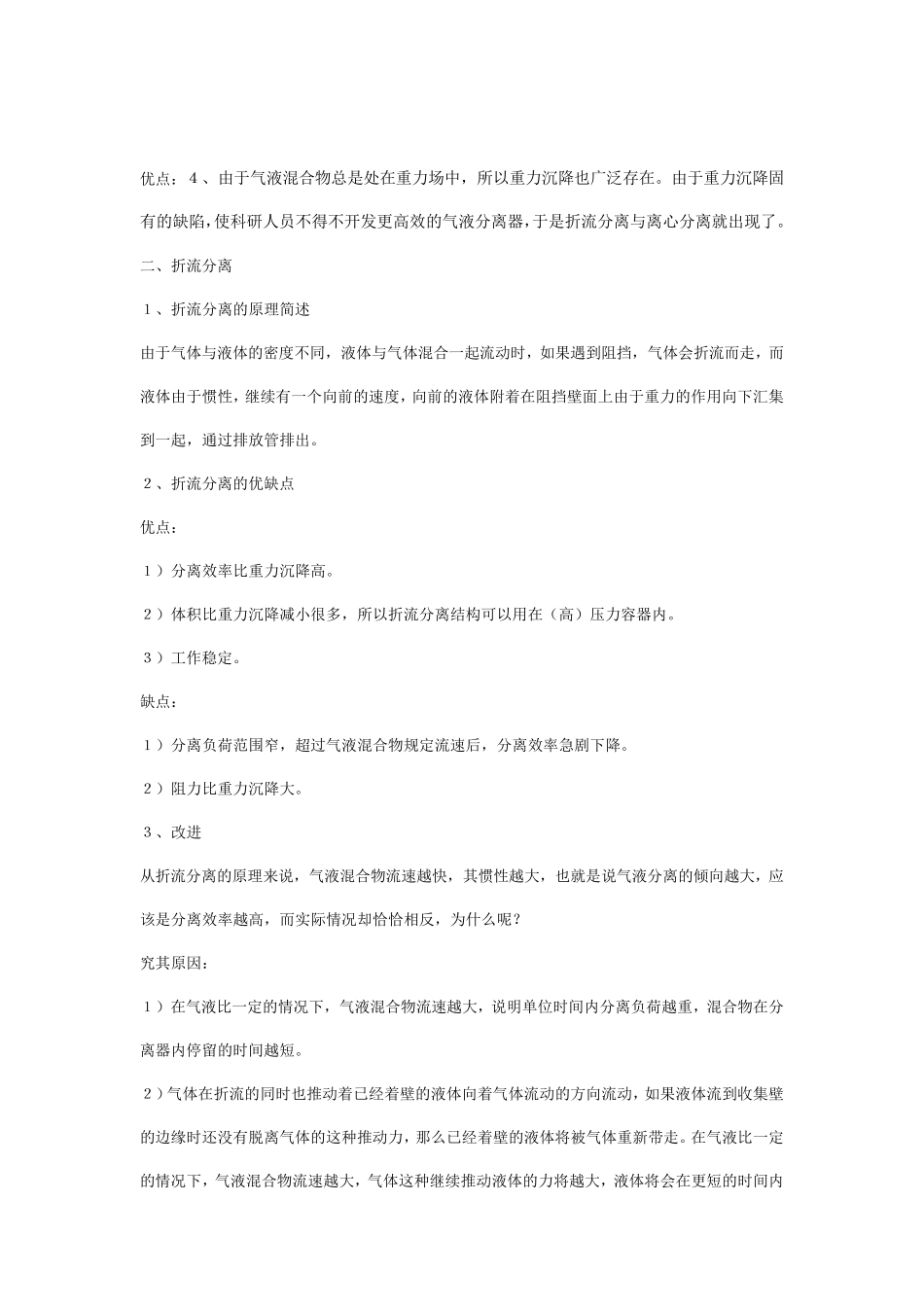

气液分离器的原理_第3页
3/10
气液分离器采用的分离结构很多,其分离方法也有: 1、重力沉降; 2、折流分离; 3、离心力分离; 4、丝网分离; 5、超滤分离; 6 、填料分离等。 但综合起来分离原理只有两种: 一、利用组分质量(重量)不同对混合物进行分离(如分离方法1 、2 、3 、6 )。气体与液体的密度不同,相同体积下气体的质量比液体的质量小。 二、利用分散系粒子大小不同对混合物进行分离(如分离方法4 、5 )。液体的分子聚集状态与气体的分子聚集状态不同,气体分子距离较远,而液体分子距离要近得多,所以气体粒子比液体粒子小些。 一、重力沉降 1 、重力沉降的原理简述 由于气体与液体的密度不同,液体在与气体一起流动时,液体会受到重力的作用,产生一个向下的速度,而气体仍然朝着原来的方向流动,也就是说液体与气体在重力场中有分离的倾向,向下的液体附着在壁面上汇集在一起通过排放管排出。 2 、重力沉降的优缺点 优点: 1 )设计简单。 2 )设备制作简单。 3 )阻力小。 缺点: 1 )分离效率最低。 2 )设备体积庞大。 3 )占用空间多。 3 、改进 重力沉降的改进方法: 1 )设置内件,加入其它的分离方法。 2 )扩大体积,也就是降低流速,以延长气液混合物在分离器内停留的时间。 1 )设计简单。 2 )设备制作简单。 3 )阻力小。 缺点: 1 )分离效率最低。 2 )设备体积庞大。 3 )占用空间多。 3 、改进 重力沉降的改进方法: 1 )设置内件,加入其它的分离方法。 2 )扩大体积,也就是降低流速,以延长气液混合物在分离器内停留的时间。 优点:4、由于气液混合物总是处在重力场中,所以重力沉降也广泛存在。由于重力沉降固有的缺陷,使科研人员不得不开发更高效的气液分离器,于是折流分离与离心分离就出现了。 二、折流分离 1、折流分离的原理简述 由于气体与液体的密度不同,液体与气体混合一起流动时,如果遇到阻挡,气体会折流而走,而液体由于惯性,继续有一个向前的速度,向前的液体附着在阻挡壁面上由于重力的作用向下汇集到一起,通过排放管排出。 2、折流分离的优缺点 优点: 1)分离效率比重力沉降高。 2)体积比重力沉降减小很多,所以折流分离结构可以用在(高)压力容器内。 3)工作稳定。 缺点: 1)分离负荷范围窄,超过气液混合物规定流速后,分离效率急剧下降。 2)阻力比重力沉降大。 3、改进 从折流分离的原理来说,气液混合物流速越快,其...
