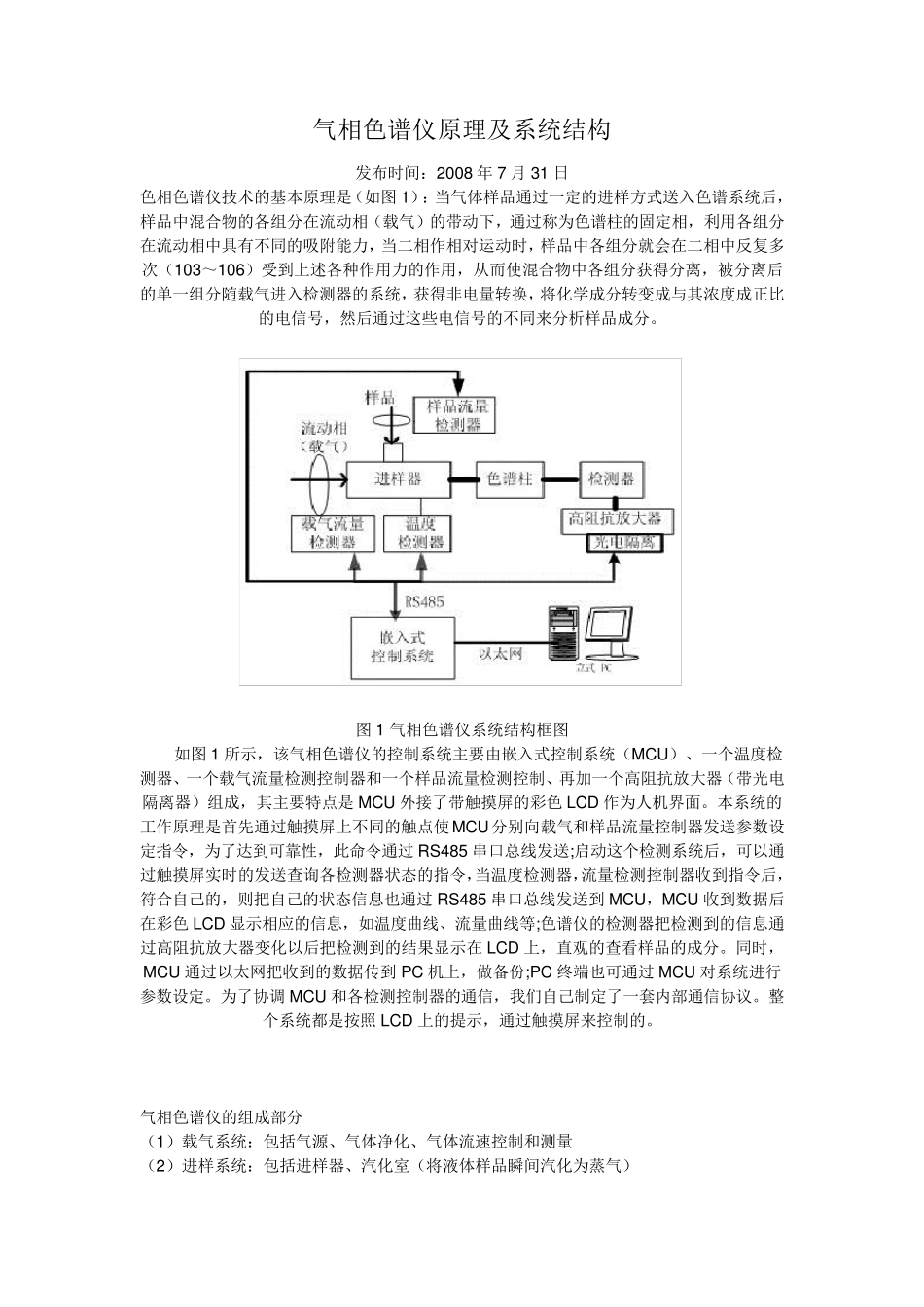

气 相 色 谱 仪 原 理 及 系 统 结 构 发 布 时 间 ： 2008 年 7 月 31 日 色 相 色 谱 仪 技 术 的 基 本 原 理 是 （ 如 图 1） ： 当 气 体 样 品 通 过 一 定 的 进 样 方 式 送 入 色 谱 系 统 后 ，样 品 中 混 合 物 的 各 组 分 在 流 动 相 （ 载 气 ） 的 带 动 下 ， 通 过 称 为 色 谱 柱 的 固 定 相 ， 利 用 各 组 分在 流 动 相 中 具 有 不 同 的 吸 附 能 力 ， 当 二 相 作 相 对 运 动 时 ， 样 品 中 各 组 分 就 会 在 二 相 中 反 复 多次 （ 103～ 106） 受 到 上 述 各 种 作 用 力 的 作 用 ， 从 而 使 混 合 物 中 各 组 分 获 得 分 离 ， 被 分 离 后的 单 一 组 分 随 载 气 进 入 检 测 器 的 系 统 ， 获 得 非 电 量 转 换 ， 将 化 学 成 分 转 变 成 与 其 浓 度 成 正 比的 电 信 号 ， 然 后 通 过 这 些 电 信 号 的 不 同 来 分 析 样 品 成 分 。 图 1 气 相 色 谱 仪 系 统 结 构 框 图 如 图 1 所 示 ， 该 气 相 色 谱 仪 的 控制系 统 主要由嵌入 式 控制系 统 （ MCU） 、一 个温度 检测 器 、一 个载 气 流 量 检 测 控制器 和一 个样 品 流 量 检 测 控制、再加一 个高阻抗放大器 （ 带 光电隔离 器 ） 组 成 ， 其 主要特点是 MCU 外接了带 触摸屏的 彩色 LCD 作 为 人机界面。 本 系 统 的工 作 原 理 是 首 先 通 过 触摸屏上 不 同 的 触点使 MCU 分 别 向 载 气 和样 品 流 量 控制器 发 送 参 数 设定 指 令 ， 为 了达 到 可 靠 性 ， 此 命 令 通 过 RS485 串 口 总 线 发 送 ;启 动 这 个检 测 系 统 后 ， 可 以 通过 触摸屏实 时 的 发 送 查 询 各 检 测 器 状 态 的 指 令 ，当 温度 检 测 器 ，流 量 检 测 控制器 收 到 指 令 后 ，符 合 自 己 的 ， 则 把 自 己 的 状 态 信 息 也 通 过 RS485 串 口 总 线 发 送 到 MCU， MCU 收 到 数 据 后在 彩色 LCD 显 示 相 应 的 信 息 ， 如 温度...
