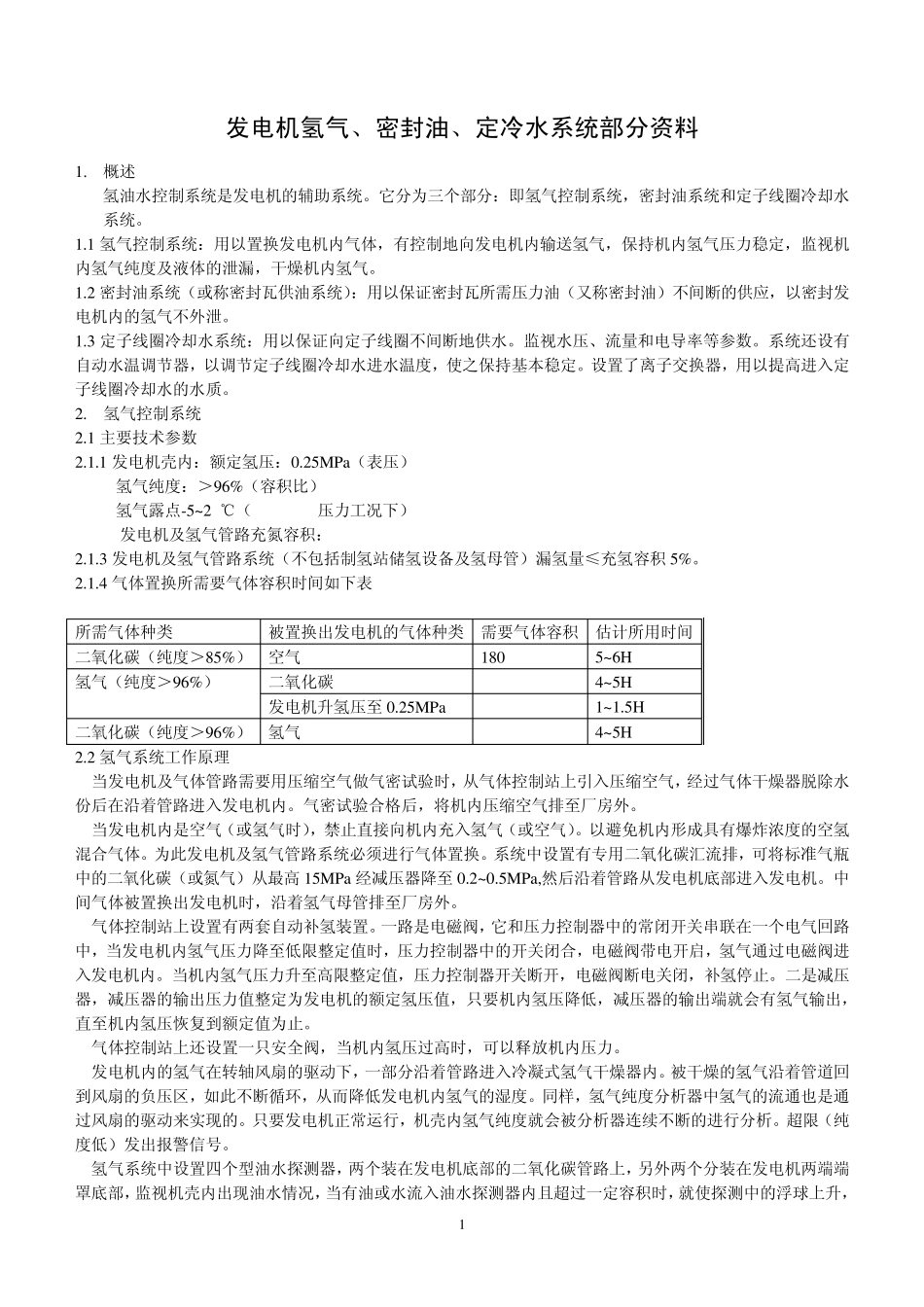

1 发电机氢气、密封油、定冷水系统部分资料 1. 概述 氢油水控制系统是发电机的辅助系统。它分为三个部分：即氢气控制系统，密封油系统和定子线圈冷却水系统。 1.1 氢气控制系统：用以置换发电机内气体，有控制地向发电机内输送氢气，保持机内氢气压力稳定，监视机内氢气纯度及液体的泄漏，干燥机内氢气。 1.2 密封油系统（或称密封瓦供油系统）：用以保证密封瓦所需压力油（又称密封油）不间断的供应，以密封发电机内的氢气不外泄。 1.3 定子线圈冷却水系统：用以保证向定子线圈不间断地供水。监视水压、流量和电导率等参数。系统还设有自动水温调节器，以调节定子线圈冷却水进水温度，使之保持基本稳定。设置了离子交换器，用以提高进入定子线圈冷却水的水质。 2. 氢气控制系统 2.1 主要技术参数 2.1.1 发电机壳内：额定氢压：0.25MPa（表压） 氢气纯度：＞96%（容积比） 氢气露点-5~25℃（0.25MPa 压力工况下） 2.1.2发电机及氢气管路充氮容积：71m3 2.1.3 发电机及氢气管路系统（不包括制氢站储氢设备及氢母管）漏氢量≤充氢容积5%。 2.1.4 气体置换所需要气体容积时间如下表 所需气体种类 被置换出发电机的气体种类 需要气体容积 估计所用时间 二氧化碳（纯度＞85%） 空气 180m3 5~6H 氢气（纯度＞96%） 二氧化碳 200m3 4~5H 发电机升氢压至 0.25MPa 210m3 1~1.5H 二氧化碳（纯度＞96%） 氢气 150m3 4~5H 2.2 氢气系统工作原理 当发电机及气体管路需要用压缩空气做气密试验时，从气体控制站上引入压缩空气，经过气体干燥器脱除水份后在沿着管路进入发电机内。气密试验合格后，将机内压缩空气排至厂房外。 当发电机内是空气（或氢气时），禁止直接向机内充入氢气（或空气）。以避免机内形成具有爆炸浓度的空氢混合气体。为此发电机及氢气管路系统必须进行气体置换。系统中设置有专用二氧化碳汇流排，可将标准气瓶中的二氧化碳（或氮气）从最高15MPa 经减压器降至 0.2~0.5MPa,然后沿着管路从发电机底部进入发电机。中间气体被置换出发电机时，沿着氢气母管排至厂房外。 气体控制站上设置有两套自动补氢装置。一路是电磁阀，它和压力控制器中的常闭开关串联在一个电气回路中，当发电机内氢气压力降至低限整定值时，压力控制器中的开关闭合，电磁阀带电开启，氢气通过电磁阀进入发电机内。当机内氢气压力升至高限整定值，压力控制器开关断开，电磁阀断电关闭，补氢停止。二是减压器，减压器的...
