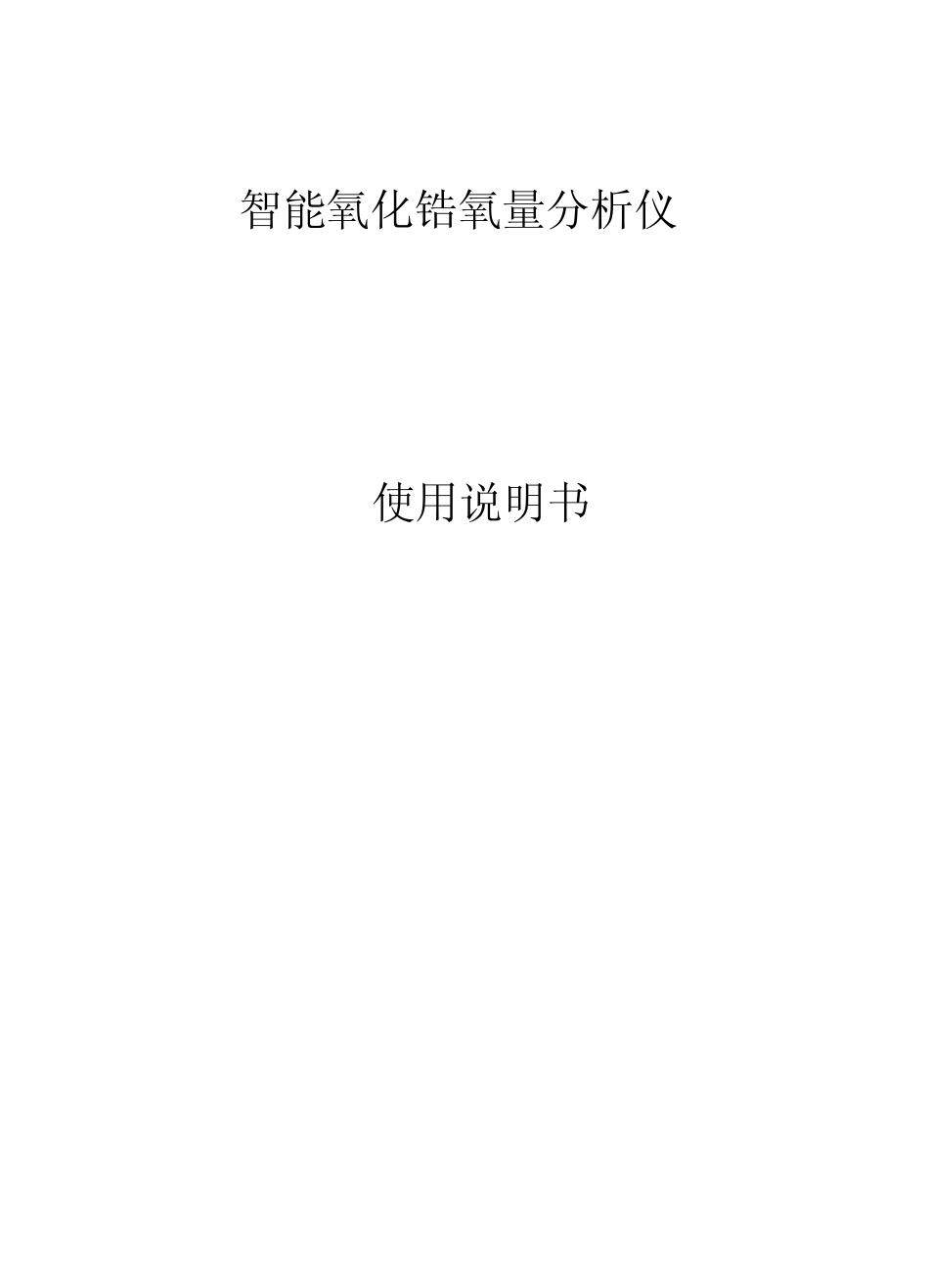

氧化锆说明书电子版_第1页
1/8

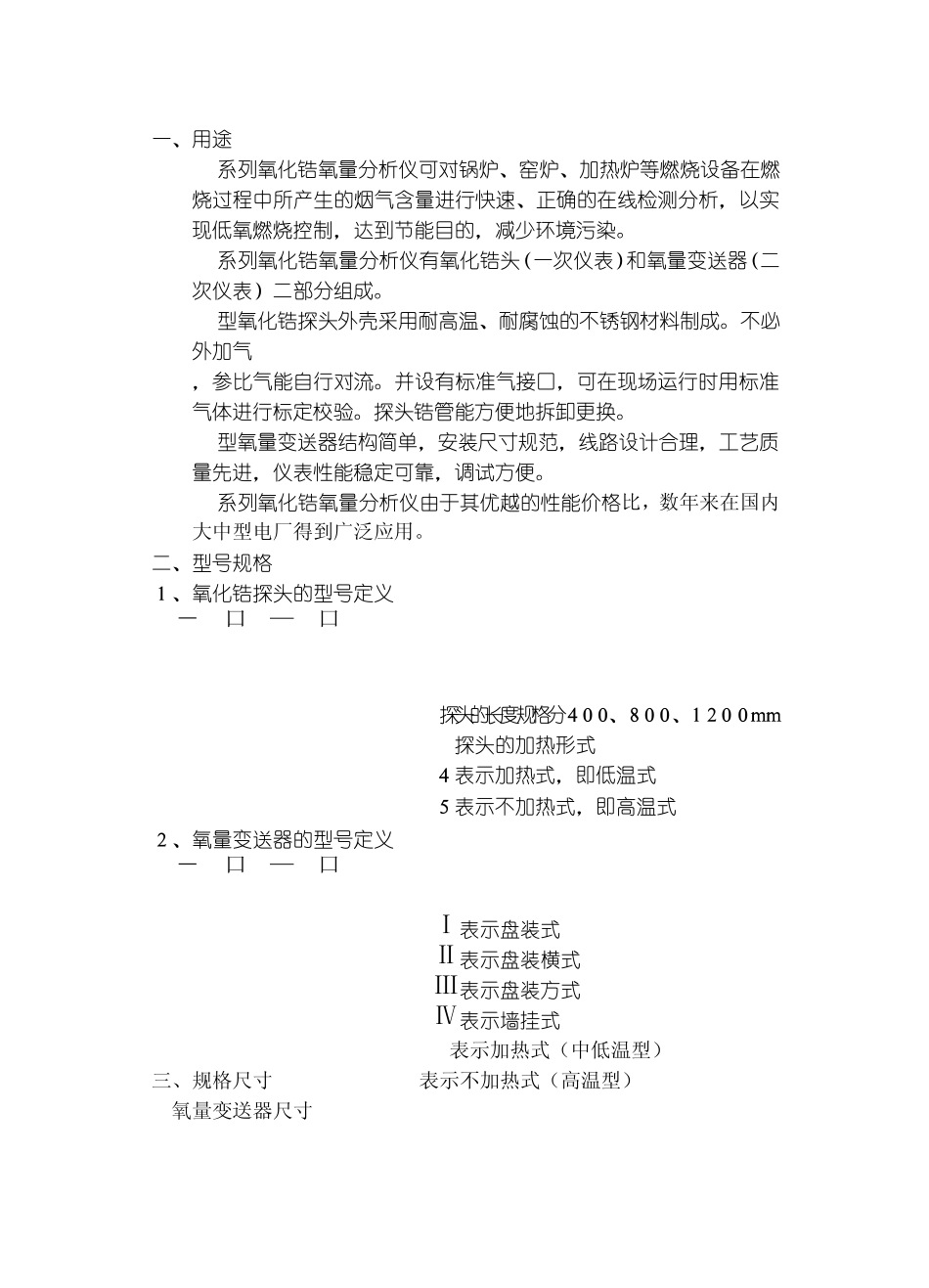

氧化锆说明书电子版_第2页
2/8

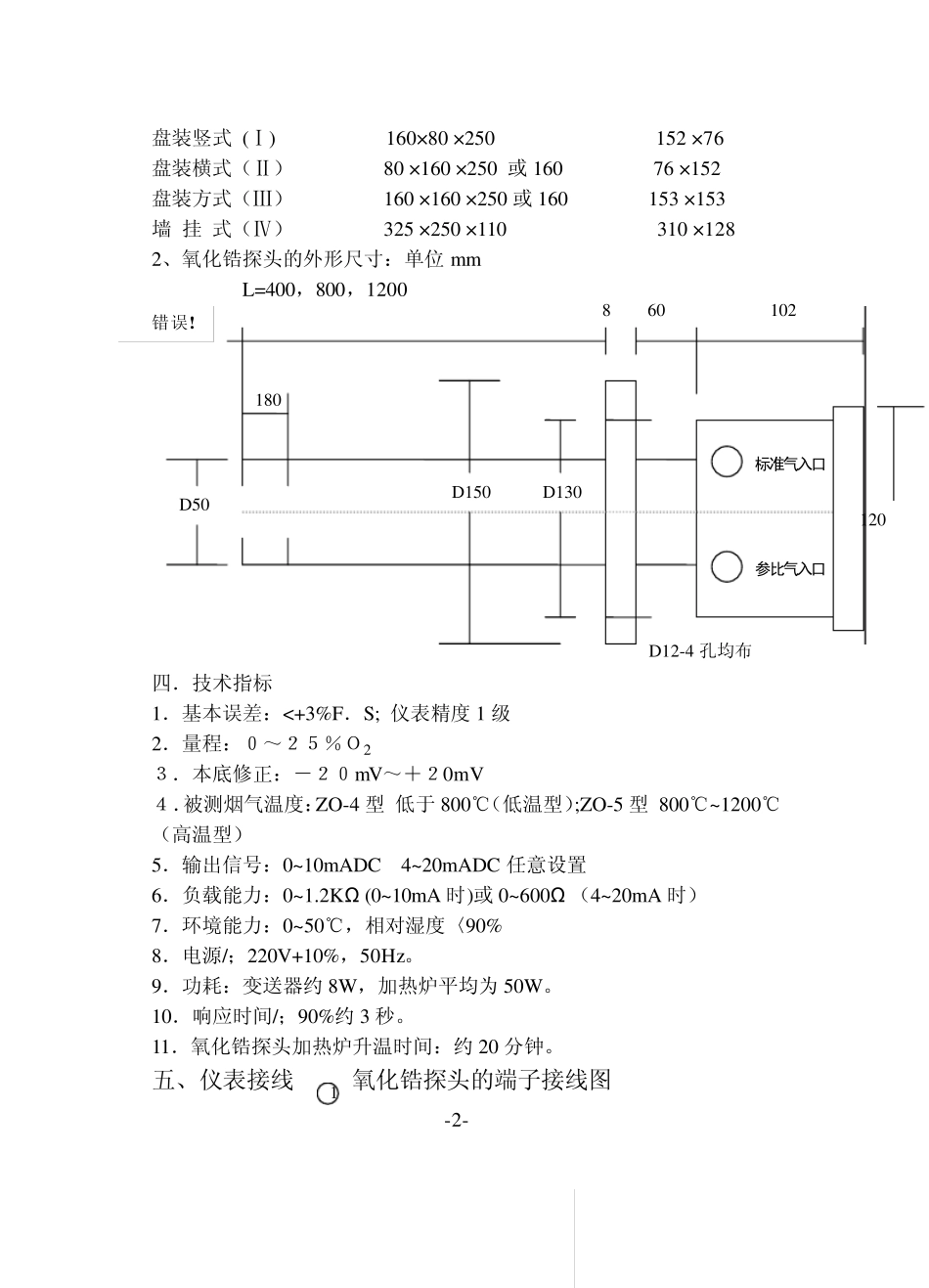

氧化锆说明书电子版_第3页
3/8
智能氧化锆氧量分析仪 使用说明书 一、用途 ZO系列氧化锆氧量分析仪可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析,以实现低氧燃烧控制,达到节能目的,减少环境污染。 ZO系列氧化锆氧量分析仪有氧化锆头(一次仪表)和氧量变送器(二次仪表)二部分组成。 ZO型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气 ,参比气能自行对流。并设有标准气接口,可在现场运行时用标准气体进行标定校验。探头锆管能方便地拆卸更换。 ZO型氧量变送器结构简单,安装尺寸规范,线路设计合理,工艺质量先进,仪表性能稳定可靠,调试方便。 ZO系列氧化锆氧量分析仪由于其优越的性能价格比,数年来在国内大中型电厂得到广泛应用。 二、型号规格 1、氧化锆探头的型号定义 ZO- 口 — 口 探头的长度规格分400、800、1200mm 探头的加热形式 4表示加热式,即低温式 5表示不加热式,即高温式 2、氧量变送器的型号定义 ZO- 口 — 口 Ⅰ表示盘装式 Ⅱ表示盘装横式 Ⅲ表示盘装方式 Ⅳ表示墙挂式 4表示加热式(中低温型) 三、规格尺寸 5表示不加热式(高温型) 1.氧量变送器尺寸 -1- 盘装竖式 (Ⅰ) 160×80 ×250 152 ×76 盘装横式(Ⅱ) 80 ×160 ×250 或160 76 ×152 盘装方式(Ⅲ) 160 ×160 ×250 或160 153 ×153 墙 挂 式(Ⅳ) 325 ×250 ×110 310 ×128 2、氧化锆探头的外形尺寸:单位mm L=400,800,1200 错误! 四.技术指标 1.基本误差:<+3%F.S; 仪表精度1 级 2.量程:0~25%O2 3.本底修正:-20mV~+20mV 4.被测烟气温度:ZO-4 型 低于800℃(低温型);ZO-5 型 800℃~1200℃(高温型) 5.输出信号:0~10mADC 4~20mADC 任意设置 6.负载能力:0~1.2KΩ (0~10mA 时)或0~600Ω (4~20mA 时) 7.环境能力:0~50℃,相对湿度〈90% 8.电源/;220V+10%,50Hz。 9.功耗:变送器约 8W,加热炉平均为 50W。 10.响应时间/;90%约 3 秒。 11.氧化锆探头加热炉升温时间:约 20 分钟。 五、仪表接线 氧化锆探头的端子接线图 -2- 1 D50 180 D150 D130 标准气入口 参比气入口 D12-4 孔均布 8 60 102 120 加热加 变送器接线 变送器热电势(2、3)接到传感器热电势(3、4) 变送器1、4 脚接Cu50 热电阻作冷端补偿 变送器氧电势(5、6)接到传感器...
