氧气管道施工方案

氧气管道施工方案_第1页
1/12

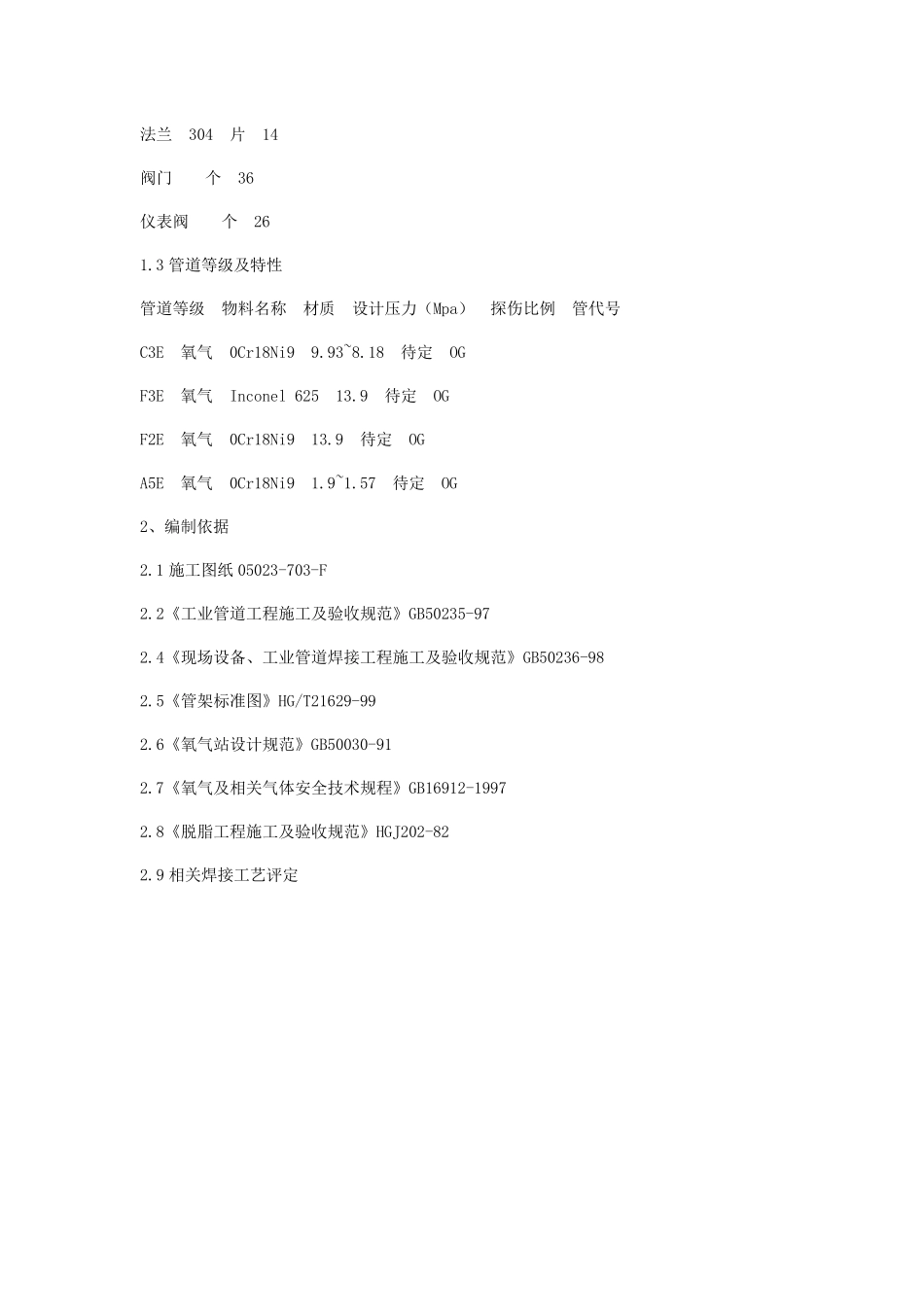

氧气管道施工方案_第2页
2/12
氧气管道施工方案_第3页
3/12
氧气管道施工方案 1、概述 气化框架的氧气管线是由空分系统来的高压氧气,入气化炉的燃烧室内与水煤浆进行氧化反应。因氧气的性质,其管道安装具有特殊性,因而在施工中有一定的高要求,为保证氧管道的施工质量,在管道安装前特编制此方案指导现场施工。 1.1 施工特点 1.1.1 氧气管道内壁质量要求严格,必须保持内壁光滑清洁,特别是里口焊缝要求无焊瘤、无焊渣、无油脂等,施工作业组在对口及焊接中应高度重视,保证氧管道安装的特殊要求; 1.1.2 框架内的氧管道均布置在框架内比较高的平台上,高空风大, 给焊接带来困难,必要时,焊接需搭设防风棚; 1.1.3 管道调节阀组多, 试压、吹扫时需制作调节阀临时短节, 给试压、吹扫工作带来一定的难度; 1.1.4 其部分材质选用为 Inconel 625,焊接工艺特殊且复杂,在焊前必须有合格的焊接工艺评定; 1.1.5 氧气管道与氧气连接的氮气管道内部要求平滑,清洁度要求高,需脱脂处理(详见脱脂方案); 1.1.6 施工作业人员必须高度重视氧管道的施工质量,在过程中严格按氧管道具体施工要求去做,确保其施工质量,保证今后 氧管道的安全 投 入运 行。 1.2 工程量一览 表 名 称 材质 单 位 数 量 无缝钢 管 0Cr18Ni9 m 170 Inconel 625 m 1.8 管件 0Cr18Ni9 个 36 INCONEL 625 个 2 法兰 304 片 14 阀门 个 36 仪表阀 个 26 1.3 管道等级及特性 管道等级 物料名称 材质 设计压力(Mpa) 探伤比例 管代号 C3E 氧气 0Cr18Ni9 9.93~8.18 待定 OG F3E 氧气 Inconel 625 13.9 待定 OG F2E 氧气 0Cr18Ni9 13.9 待定 OG A5E 氧气 0Cr18Ni9 1.9~1.57 待定 OG 2、编制依据 2.1 施工图纸 05023-703-F 2.2《工业管道工程施工及验收规范》GB50235-97 2.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.5《管架标准图》HG/T21629-99 2.6《氧气站设计规范》GB50030-91 2.7《氧气及相关气体安全技术规程》GB16912-1997 2.8《脱脂工程施工及验收规范》HGJ202-82 2.9 相关焊接工艺评定 3、施工工艺程序 4、施工方法、技术措施 4.1 施工前准备 4.1.1 施工前方案经审批,并向班组进行技术交底; 4.1.2 根据施工需要配备相应工机具,保证施工工艺的需要; 4.1.3 施工场地的准备: A、氧管道施工采取专区施工; B、预制和堆放场地铺一层木板; C、用彩条布围起来,进行隔离,并达到防风要求; D、周围环境清...
