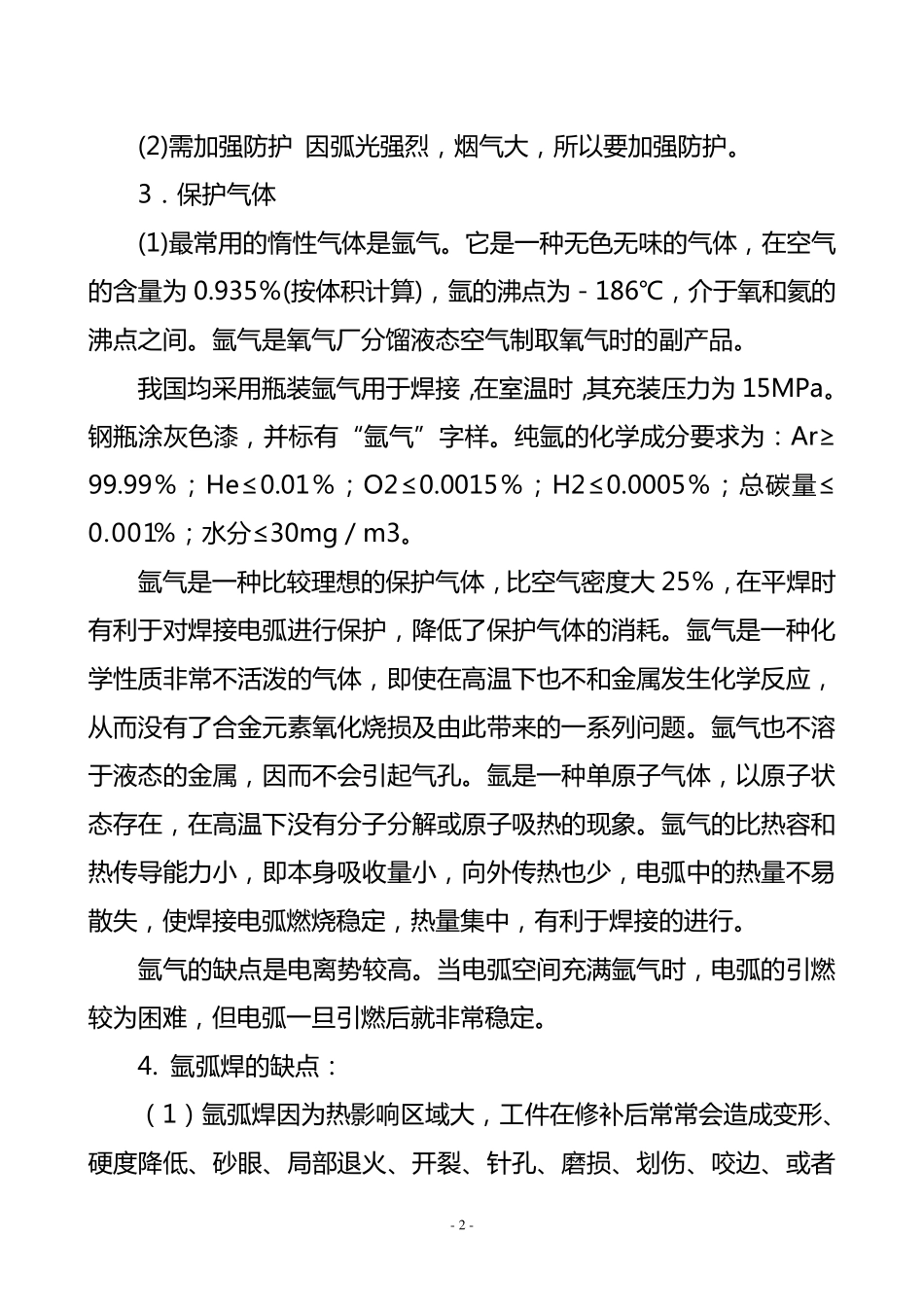

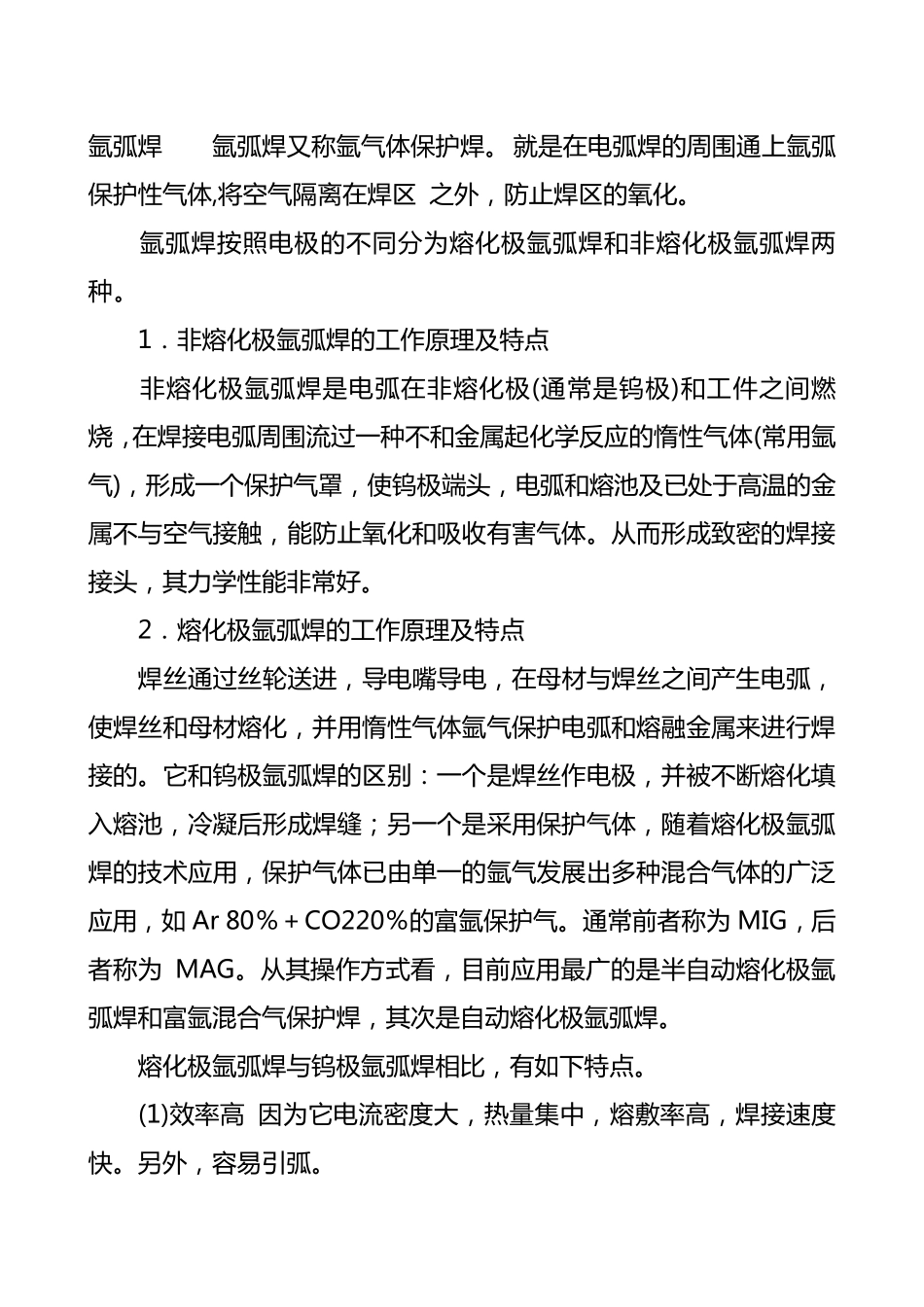

氩 弧 焊 氩 弧 焊 又 称 氩 气 体 保 护 焊 。 就是在电弧 焊 的周围通上氩 弧保 护 性气 体 ,将空气 隔离在焊 区 之外，防止焊 区的氧化。 氩 弧 焊 按照电极的不同分为熔化极氩 弧 焊 和非熔化极氩 弧 焊 两种。 1．非熔化极氩 弧 焊 的工作原理及特点 非熔化极氩 弧 焊 是电弧 在非熔化极(通常是钨极)和工件之间燃烧，在焊 接电弧 周围流过一种不和金属起化学反应的惰性气 体 (常用氩气 )，形成一个保 护 气 罩，使钨极端头，电弧 和熔池及已处于高温的金属不与空气 接触，能防止氧化和吸收有害气 体 。从而形成致密的焊 接接头，其力学性能非常好。 2．熔化极氩 弧 焊 的工作原理及特点 焊 丝通过丝轮送进，导电嘴导电，在母材与焊 丝之间产生电弧 ，使焊 丝和母材熔化，并用惰性气 体 氩 气 保 护 电弧 和熔融金属来进行焊接的。它和钨极氩 弧 焊 的区别：一个是焊 丝作电极，并被不断熔化填入熔池，冷凝后形成焊 缝；另一个是采用保 护 气 体 ，随着熔化极氩 弧焊 的技术 应用，保 护 气 体 已由 单 一的氩 气 发 展 出 多 种混 合 气 体 的广 泛应用，如 Ar 80％ ＋ CO220％ 的富 氩 保 护 气 。通常前 者 称 为 MIG，后者 称 为 MAG。从其操 作方 式 看 ，目 前 应用最 广 的是半 自 动 熔化极氩弧 焊 和富 氩 混 合 气 保 护 焊 ，其次 是自 动 熔化极氩 弧 焊 。 熔化极氩 弧 焊 与钨极氩 弧 焊 相 比 ，有如 下 特点。 (1)效 率 高 因 为它电流密度 大 ，热 量 集 中 ，熔敷 率 高，焊 接速 度快 。另外，容 易 引 弧 。 - 2 - (2)需 加 强 防 护 因 弧 光 强 烈 ， 烟 气 大 ， 所 以 要 加 强 防 护 。 3． 保 护 气 体 (1)最 常 用 的 惰 性 气 体 是 氩 气 。 它 是 一 种 无 色 无 味 的 气 体 ， 在 空 气的 含 量 为 0.935％ (按 体 积 计 算 )， 氩 的 沸 点 为 － 186℃， 介 于 氧 和 氦 的沸 点 之 间 。 氩 气 是 氧 气 厂 分 馏 液 态 空 气 制 取 氧 气 时 的 副 产 品 。 我 国 均 采 用 瓶 装 氩 气 用 于 焊 接 ，在 室 温 时 ，其 充 装 压 力 为 15MPa。钢 瓶 涂 灰 色 漆 ，...
