水上打桩方案

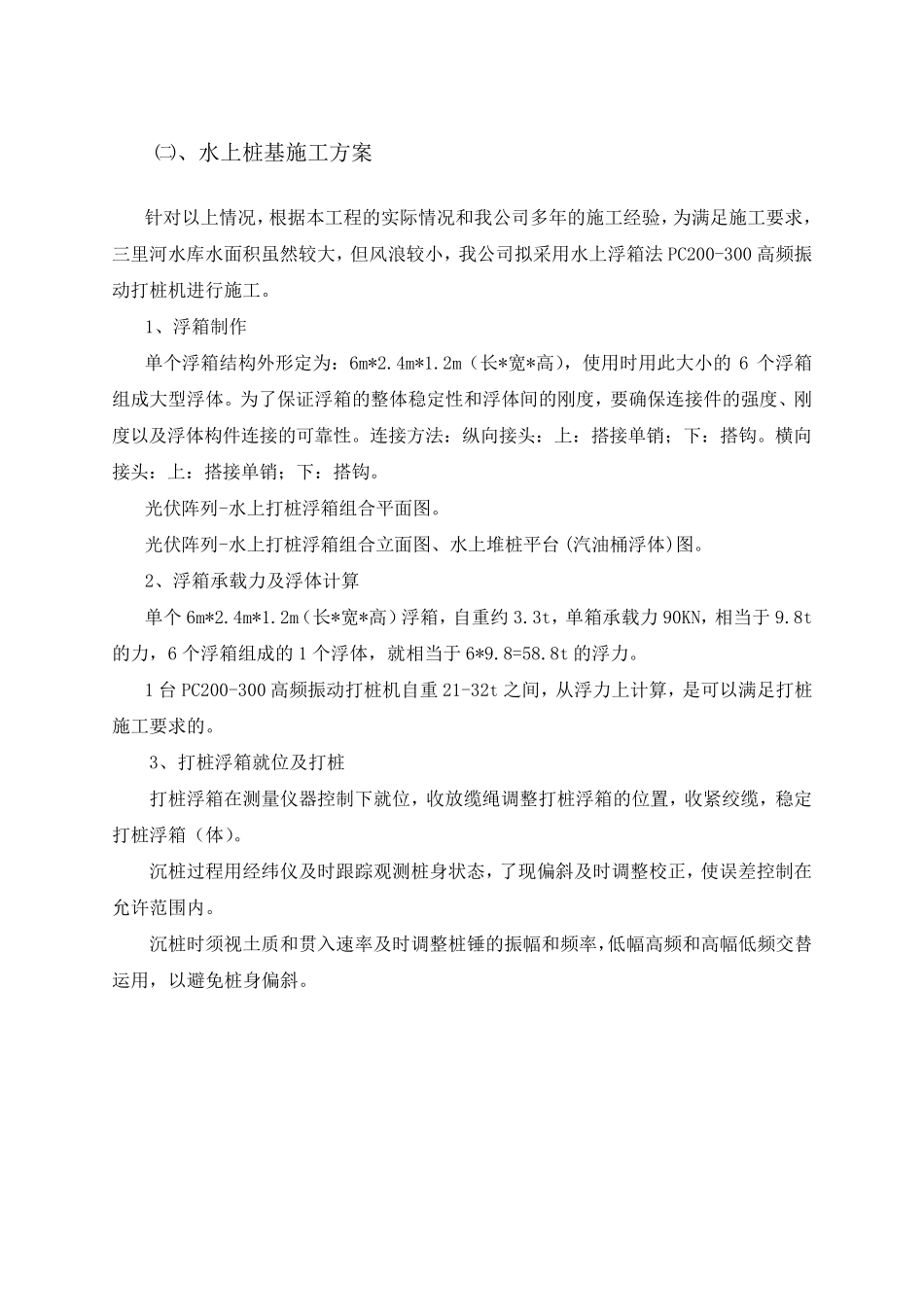

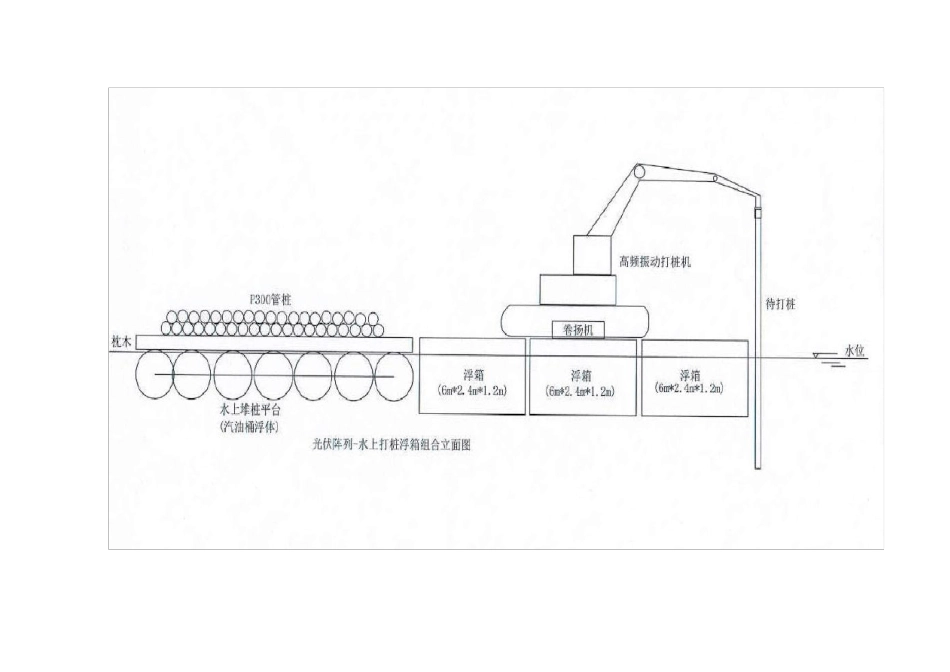

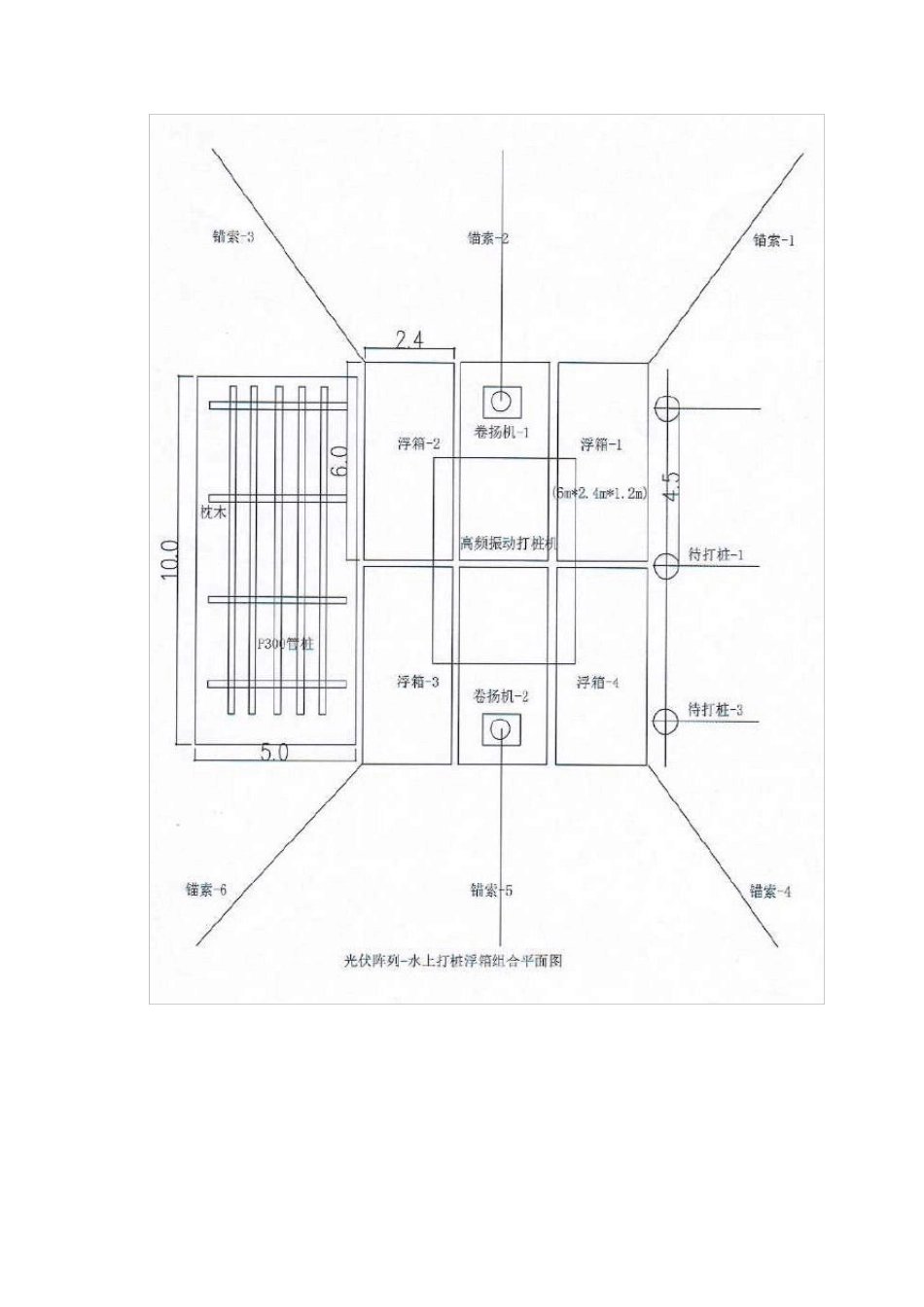

㈡、水上桩基施工方案 针对以上情况，根据本工程的实际情况和我公司多年的施工经验，为满足施工要求，三里河水库水面积虽然较大，但风浪较小，我公司拟采用水上浮箱法 PC200-300 高频振动打桩机进行施工。 1、浮箱制作 单个浮箱结构外形定为：6m*2.4m*1.2m（长*宽*高），使用时用此大小的 6 个浮箱组成大型浮体。为了保证浮箱的整体稳定性和浮体间的刚度，要确保连接件的强度、刚度以及浮体构件连接的可靠性。连接方法：纵向接头：上：搭接单销；下：搭钩。横向接头：上：搭接单销；下：搭钩。 光伏阵列-水上打桩浮箱组合平面图。 光伏阵列-水上打桩浮箱组合立面图、水上堆桩平台 (汽油桶浮体)图。 2、浮箱承载力及浮体计算 单个 6m*2.4m*1.2m（长*宽*高）浮箱，自重约3.3t，单箱承载力 90KN，相当于9.8t的力，6 个浮箱组成的 1 个浮体，就相当于6*9.8=58.8t 的浮力。 1 台 PC200-300 高频振动打桩机自重21-32t 之间，从浮力上计算，是可以满足打桩施工要求的。 3、打桩浮箱就位及打桩 打桩浮箱在测量仪器控制下就位，收放缆绳调整打桩浮箱的位置，收紧绞缆，稳定打桩浮箱（体）。 沉桩过程用经纬仪及时跟踪观 测桩身 状 态 ，了现 偏 斜 及时调整校 正 ，使误 差 控制在允 许 范 围 内 。 沉桩时须 视 土 质 和贯 入 速 率 及时调整桩锤 的振幅 和频率 ，低 幅 高频和高幅 低 频交 替运 用，以避 免 桩身 偏 斜 。 4、水上桩的运输 水上桩的运输采用12t 拖船拖动4 个6m*2.4m*1.2m（长*宽*高）浮箱组成的1 个浮体，或采用柴油机螺旋桨动力浮箱直接运输，浮体(伐)上放置需运输的管桩。 P300 管桩浮体 (伐)运输图-1；P300 管桩浮体 (伐)运输图-2。 5、浮箱上打桩安全措施 ⑴、水上打桩作业人员必须遵守安全操作规程，严格执行施工组织设计和措施。 ⑵、必须选择排水量比桩机重量大四倍以上的浮箱（体），锚位固定可靠，打桩浮箱（体）的偏斜度超过3°时，应停止作业，大雨、大雾或风力大于六级以上的恶劣天气，严禁作业。遇有台风警报时，必须采取有效的避风措施。 ⑶、打桩浮箱（体）上油料应有防晒、防雨措施，必须配备灭火器材，并严格动火审批。 ⑷、电源电线和开关箱接线正确牢靠，绝缘良好，触电保护器灵敏有效。 ⑸、应划定打桩浮箱（体）安全作业的水域范围，并经港监部门批准发布通告后 ，按 要 求 设置警示 标 志 。 ⑹ 、打桩前 应检 查 ...
