水上排架方案

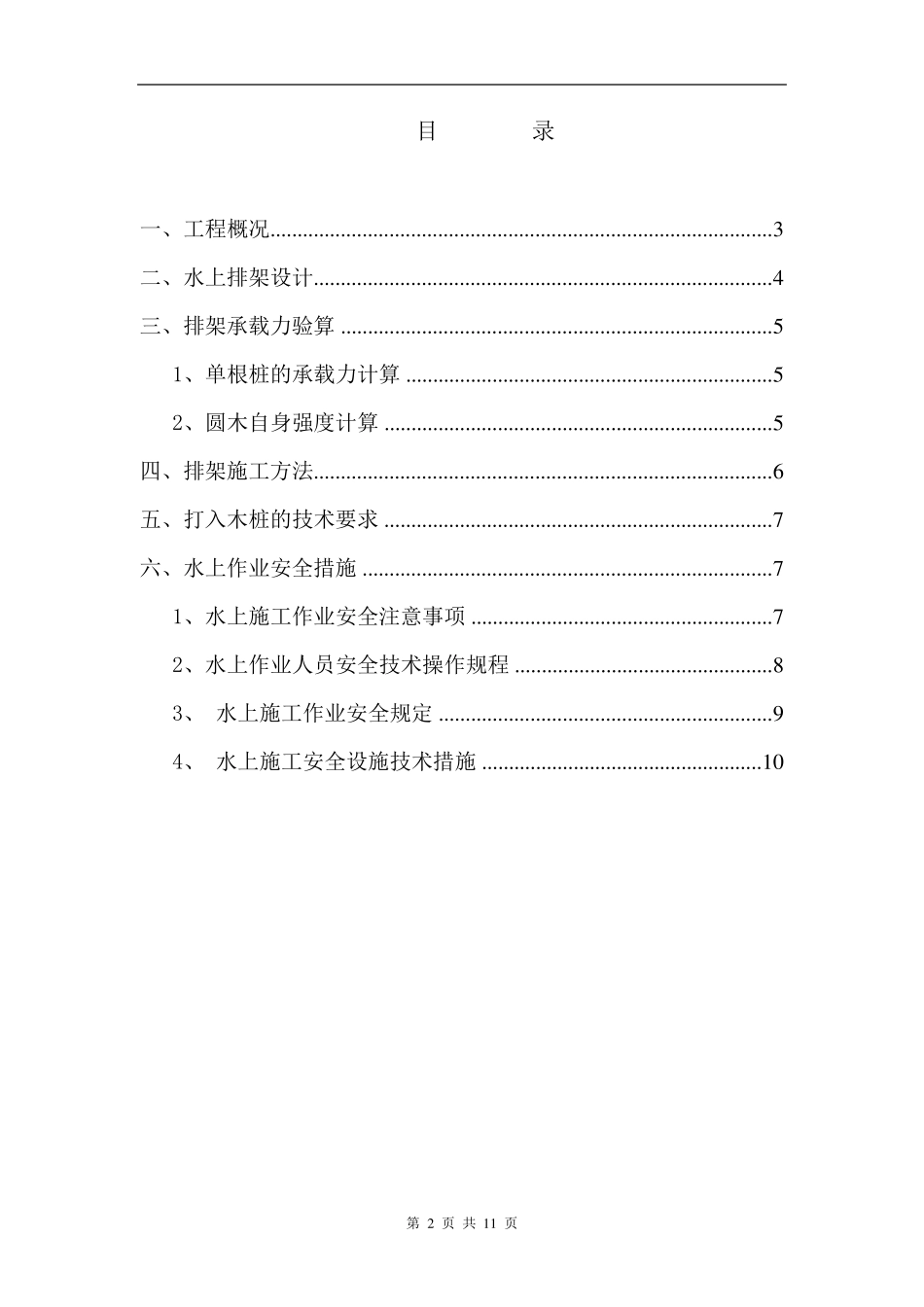

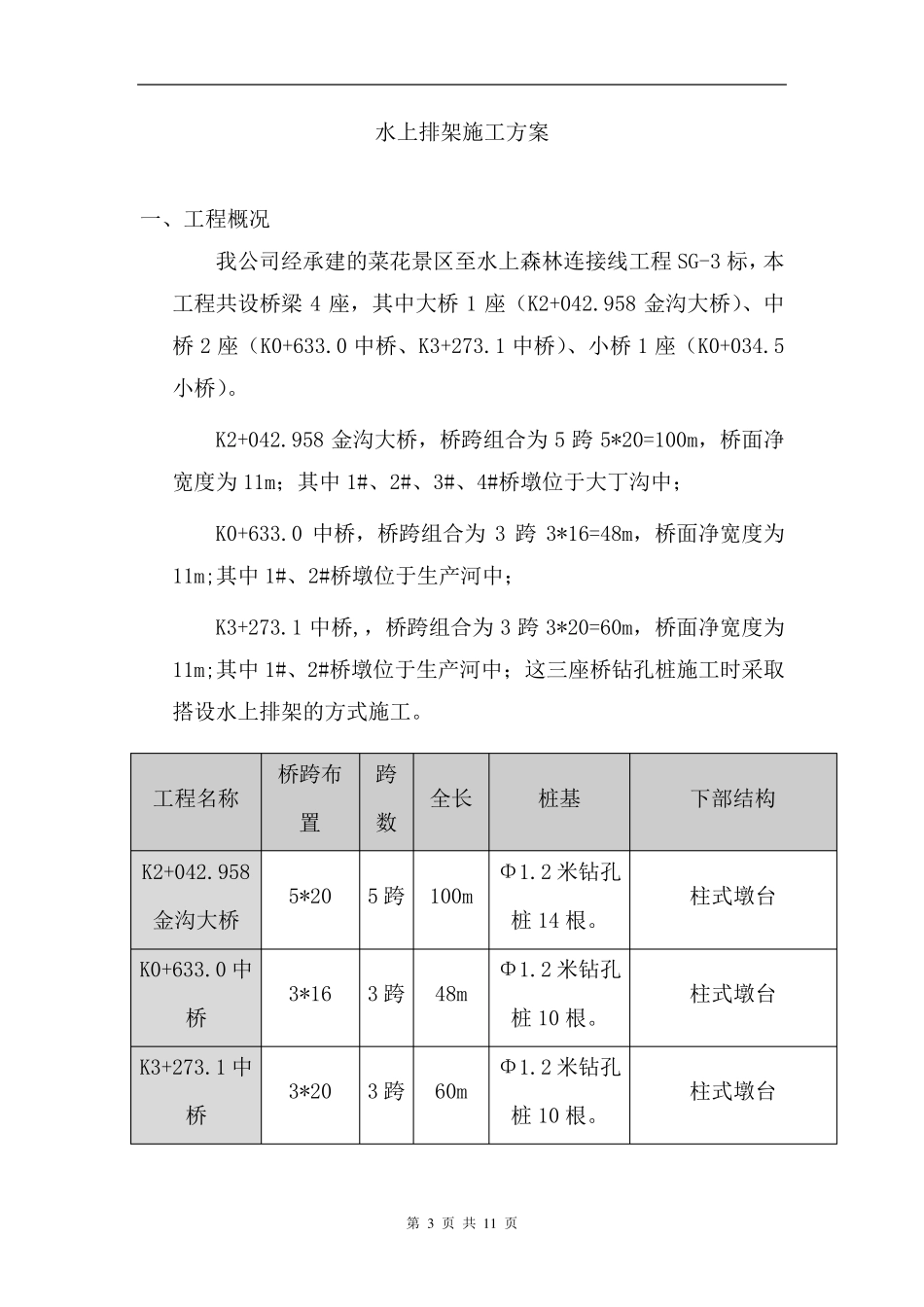

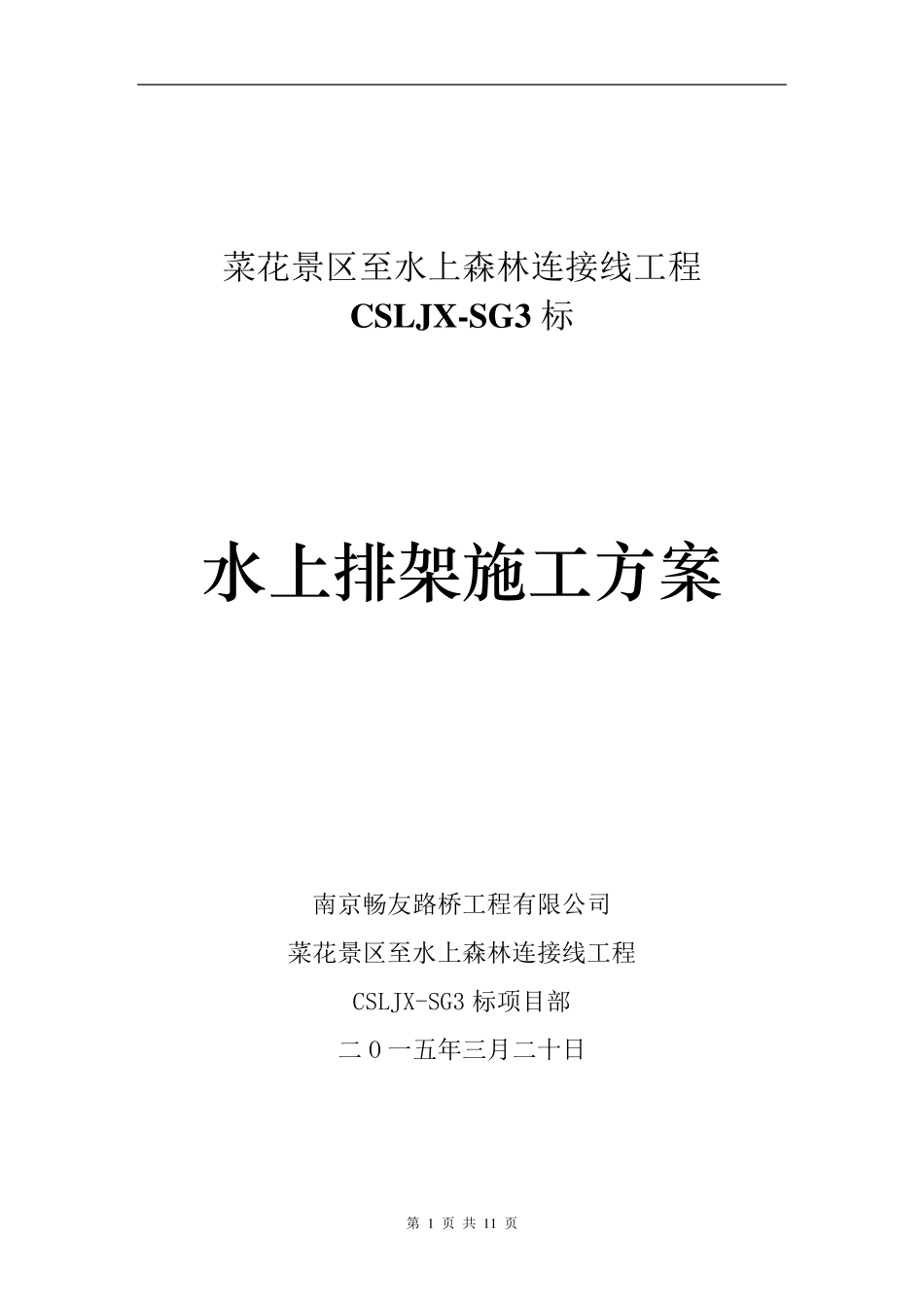

第 1 页 共 1 1 页 菜花景区至水上森林连接线工程 CSLJX -SG3 标 水 上 排 架 施 工 方 案 南京畅友路桥工程有限公司 菜花景区至水上森林连接线工程 CSLJX-SG3 标项目部 二O 一五年三月二十日 第 2 页 共 1 1 页 目 录 一、工程概况 ............................................................................................. 3 二、水上排架设计..................................................................................... 4 三、排架承载力验算 ................................................................................ 5 1、单根桩的承载力计算 .................................................................... 5 2、圆木自身强度计算 ........................................................................ 5 四、排架施工方法..................................................................................... 6 五、打入木桩的技术要求 ........................................................................ 7 六、水上作业安全措施 ............................................................................ 7 1、水上施工作业安全注意事项 ........................................................ 7 2、水上作业人员安全技术操作规程 ................................................ 8 3、 水上施工作业安全规定 .............................................................. 9 4、 水上施工安全设施技术措施 .................................................... 1 0 第 3 页 共 1 1 页 水上排架施工方案 一、工程概况 我公司经承建的菜花景区至水上森林连接线工程SG-3 标，本工程共设桥梁4 座，其中大桥1 座（K2+042.958 金沟大桥）、中桥2 座（K0+633.0 中桥、K3+273.1 中桥）、小桥1 座（K0+034.5小桥）。 K2+042.958 金沟大桥，桥跨组合为5 跨5*20=100m，桥面净宽度为11m；其中1#、2#、3#、4#桥墩位于大丁沟中； K0+633.0 中桥，桥跨组合为3 跨3*16=48m，桥面净宽度为11m;其中1#、2#桥墩位于生产河中； K3+273.1 中桥,，桥跨组合为3 跨3*20=60m，桥面净宽度为11m;其中1#、2#桥墩位于生产河中；这三座桥钻孔桩施工时采取搭设水上排架的方式施工。 工...
