水下混凝土灌注桩施工方案

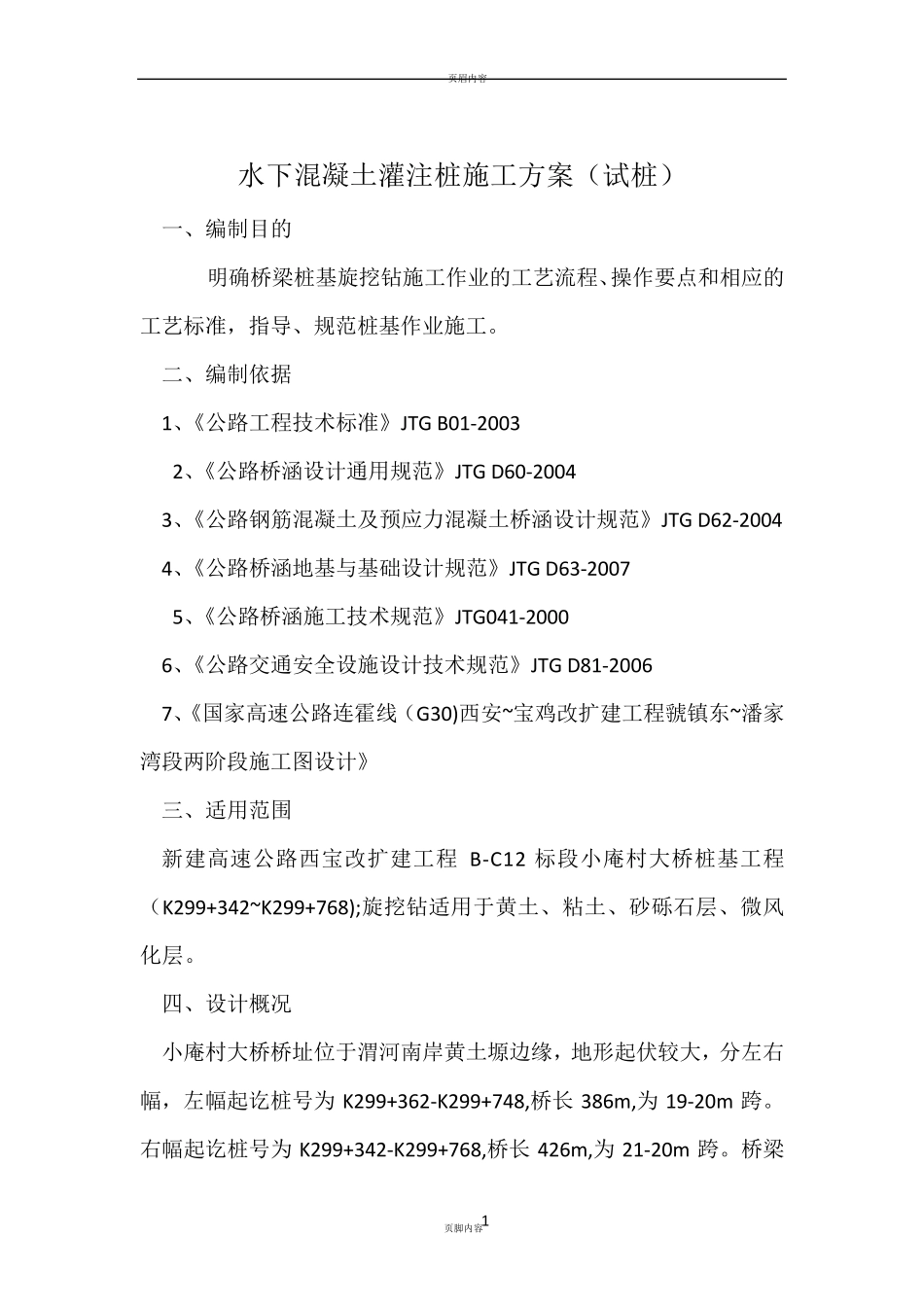

水下混凝土灌注桩施工方案_第1页
1/19
水下混凝土灌注桩施工方案_第2页
2/19
水下混凝土灌注桩施工方案_第3页
3/19
页眉内容 页脚内容1 水下混凝土灌注桩施工方案(试桩) 一、编制目的 明确桥梁桩基旋挖钻施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范桩基作业施工。 二、编制依据 1、《公路工程技术标准》JTG B01-2003 2、《公路桥涵设计通用规范》JTG D60-2004 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 4、《公路桥涵地基与基础设计规范》JTG D63-2007 5、《公路桥涵施工技术规范》JTG041-2000 6、《公路交通安全设施设计技术规范》JTG D81-2006 7、《国家高速公路连霍线(G30)西安~宝鸡改扩建工程虢镇东~潘家湾段两阶段施工图设计》 三、适用范围 新建高速公路西宝改扩建工程 B-C12 标段小庵村大桥桩基工程(K299+342~K299+768);旋挖钻适用于黄土、粘土、砂砾石层、微风化层。 四、设计概况 小庵村大桥桥址位于渭河南岸黄土塬边缘,地形起伏较大,分左右幅,左幅起讫桩号为 K299+362-K299+748,桥长 386m,为 19-20m 跨。右幅起讫桩号为 K299+342-K299+768,桥长 426m,为 21-20m 跨。桥梁页眉内容 页脚内容2 基础采用桩基础,桩基设计桩径:桥台位置1.4m ,桩长18m ,12 根,桥墩位置:桩径1.5m ,24 根,874 延米,平均桩长36.4m ;桩径1.6m ,52 根,1796 延米,平均桩长34.5m 。根据设计地质钻孔勘探,地质状况从地面往下依次分别为黄土(硬塑)、古土壤(硬塑)、粉质粘土(硬塑)、中砂(密实)、圆砾:密实,具体各层地质情况分布深度、厚度等情况见K299+555 小庵村大桥工程地质纵断面图,根据地质状况,本工程钻孔桩施工适用于旋挖钻机成孔。 五、试桩地点、目的及主要内容 1、地点 小庵村大桥选用右幅0#桥台0#-5 号桩基为试桩,墩中心里程为K299+345.31,桥跨21*20m 先简支后连续箱梁,桩基础为3 根φ140cm桩,桩长18m ,桩底标高 572.460,桩顶标高 590.460。钻孔资料表明,表层为硬塑黄土,硬塑古土壤,深度为18m ,原地面以下为;粉质粘土、中砂、圆砾。桩基础混凝土为C25。 2、目的 2.1 掌握成孔工艺:钻机类型、型号、钻头型式,以及在不同地质层中的钻进速度和钻进时的泥浆各种参数,成孔后的清孔方法和清孔时间。 2.2 掌握下钢筋笼合理方式和控制钢筋笼位置、标高的合理方法。 2.3 检验试验室混凝土的配 合比 、坍 落 度等各项 指 标的可 靠 性和实用性 。 页眉内容 页脚内容3 2.4 为灌注桩施工提供混凝土灌注等施工参数。 2.5 确...
