水中钢板桩施工方案

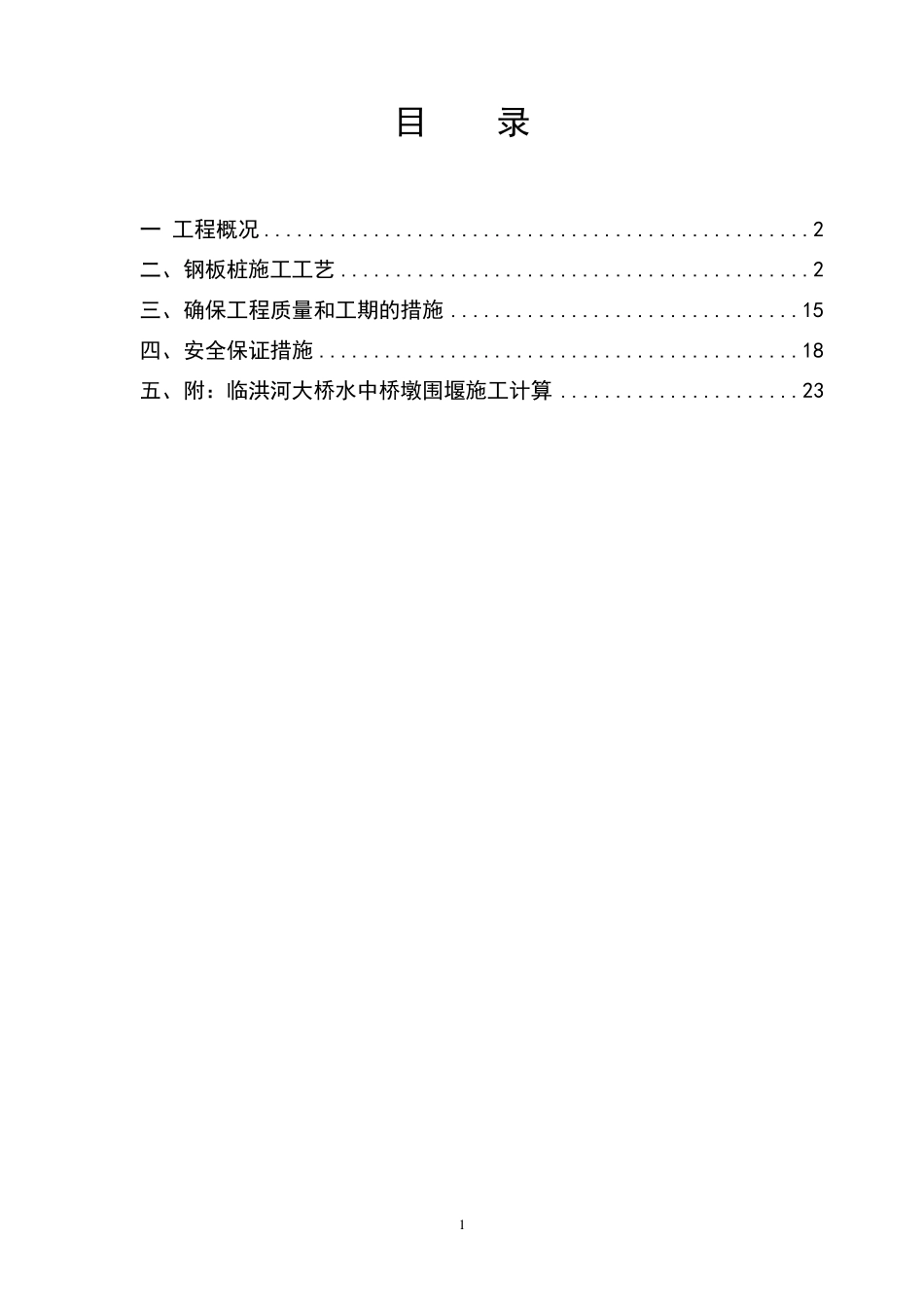

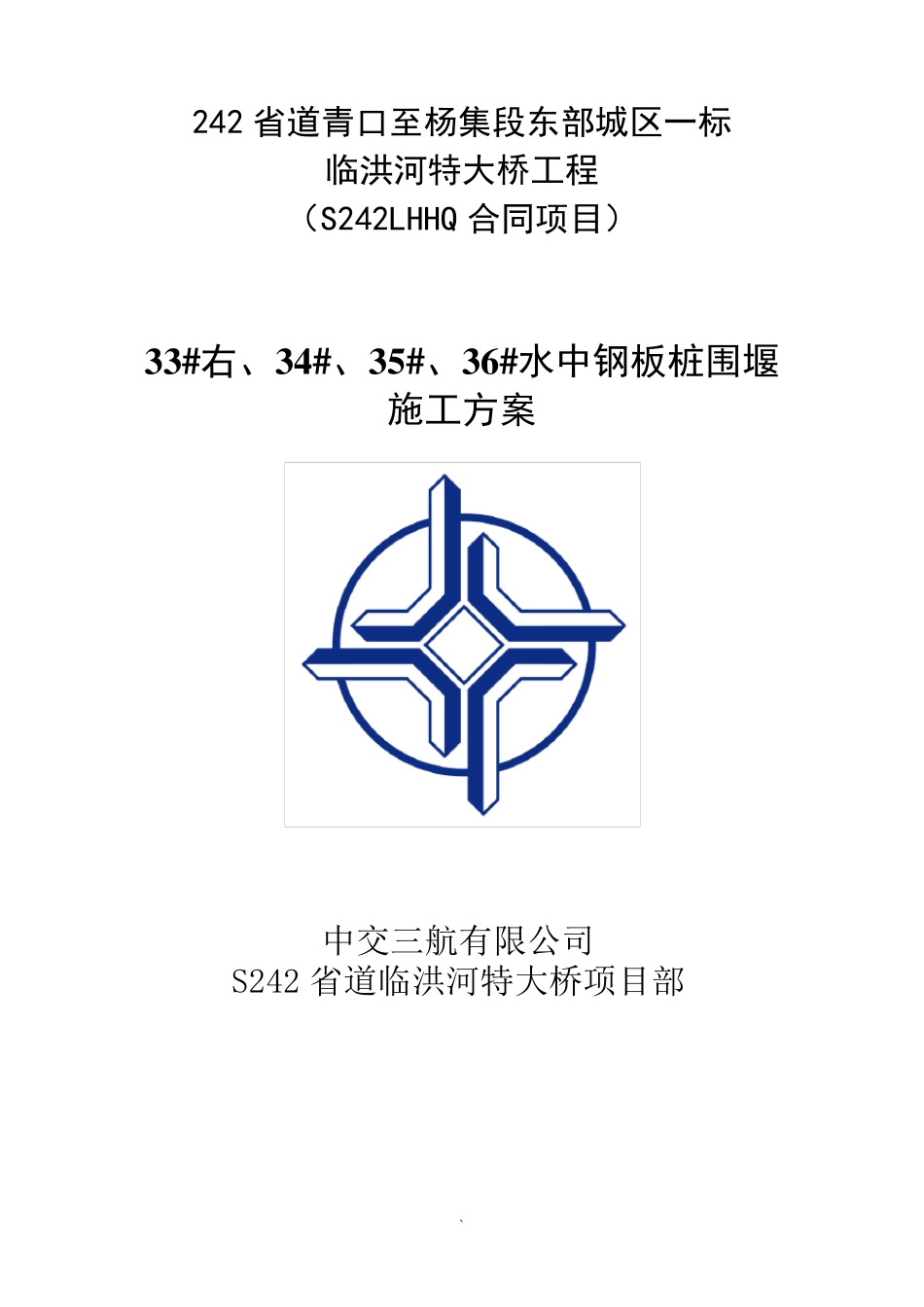

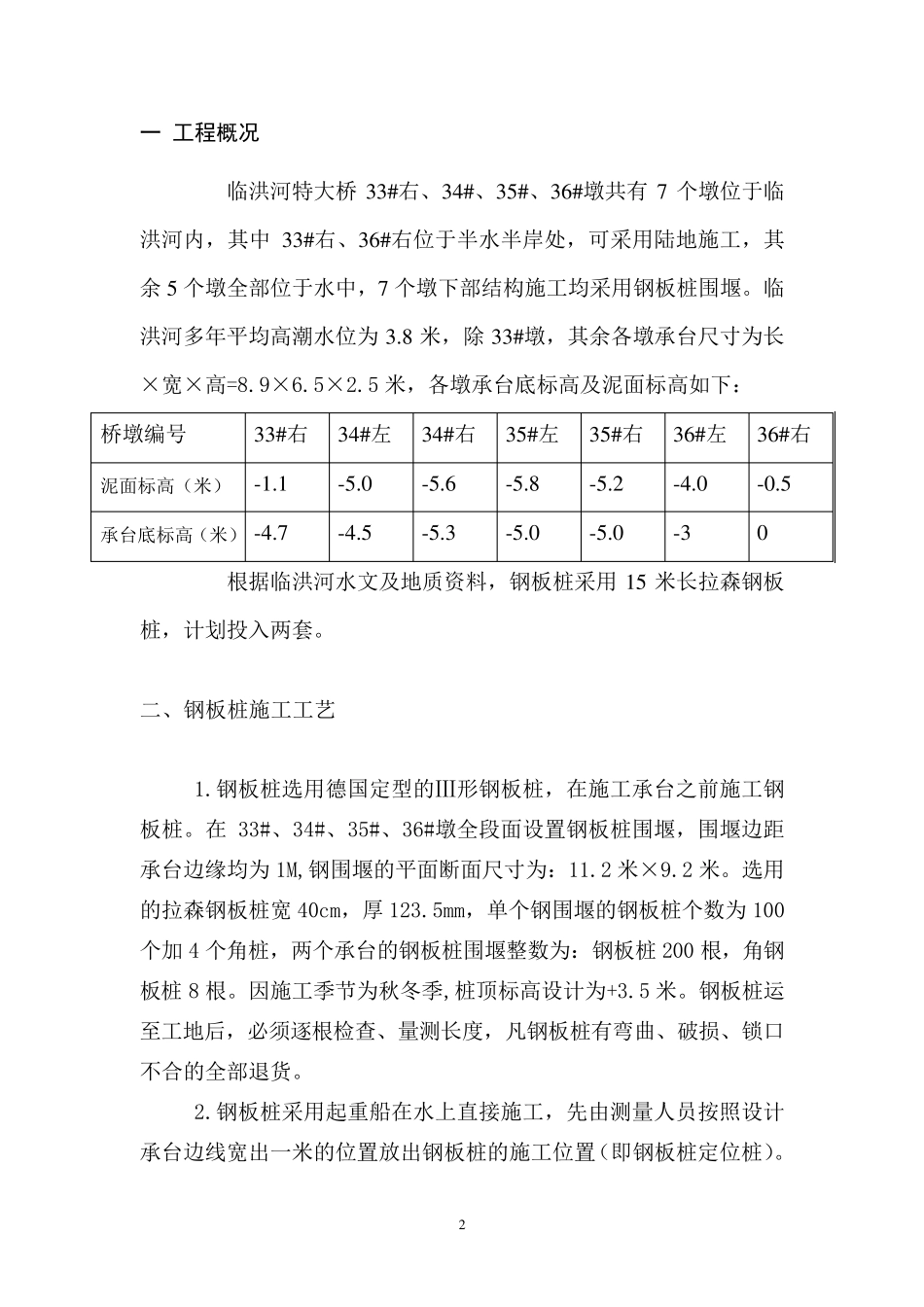

` 242 省道青口至杨集段东部城区一标 临洪河特大桥工程 （S242LHHQ 合同项目） 3 3 # 右、3 4 # 、3 5 # 、3 6 # 水中钢板桩围堰施工方案 中交三航有限公司 S242 省道临洪河特大桥项目部 1 目 录 一 工程概况 ..................................................2 二、钢板桩施工工艺 ...........................................2 三、确保工程质量和工期的措施 ................................15 四、安全保证措施 ............................................18 五、附：临洪河大桥水中桥墩围堰施工计算 ......................23 2 一 工程概况 临洪河特大桥3 3 #右、3 4 #、3 5 #、3 6 #墩共有7 个墩位于临洪河内，其中3 3 #右、3 6 #右位于半水半岸处，可采用陆地施工，其余5 个墩全部位于水中，7 个墩下部结构施工均采用钢板桩围堰。临洪河多年平均高潮水位为3 .8 米，除3 3 #墩，其余各墩承台尺寸为长×宽×高=8.9×6.5×2.5 米，各墩承台底标高及泥面标高如下： 桥墩编号 3 3 #右 3 4 #左 3 4 #右 3 5 #左 3 5 #右 3 6 #左 3 6 #右 泥面标高（米） -1 .1 -5 .0 -5 .6 -5 .8 -5 .2 -4 .0 -0 .5 承台底标高（米） -4 .7 -4 .5 -5 .3 -5 .0 -5 .0 -3 0 根据临洪河水文及地质资料，钢板桩采用1 5 米长拉森钢板桩，计划投入两套。 二、钢板桩施工工艺 1.钢板桩选用德国定型的Ⅲ形钢板桩，在施工承台之前施工钢板桩。在 33#、34#、35#、36#墩全段面设置钢板桩围堰，围堰边距承台边缘均为1M,钢围堰的平面断面尺寸为：11.2 米×9.2 米。选用的拉森钢板桩宽 40cm，厚 123.5mm，单个钢围堰的钢板桩个数为100个加 4 个角桩，两个承台的钢板桩围堰整数为：钢板桩200 根，角钢板桩8 根。因施工季节为秋冬季,桩顶标高设计为+3.5 米。钢板桩运至工地后，必须逐根检查、量测长度，凡钢板桩有弯曲、破损、锁口不合的全部退货。 2.钢板桩采用起重船在水上直接施工，先由测量人员按照设计承台边线宽出一米的位置放出钢板桩的施工位置（即钢板桩定位桩）。 3 3.钢板桩的施打：钢板桩的插打采用液压振动锤，振动锤上有液压夹头，用夹头夹住钢板桩后，利用振动把钢板桩插打就位。插打钢板桩前，先插打防撞桩、导桩和导框，防撞桩采用Φ800 钢管，导桩采用Φ425 钢管桩，导框用2[24 槽钢分上下两层以保证钢板桩竖直度...
