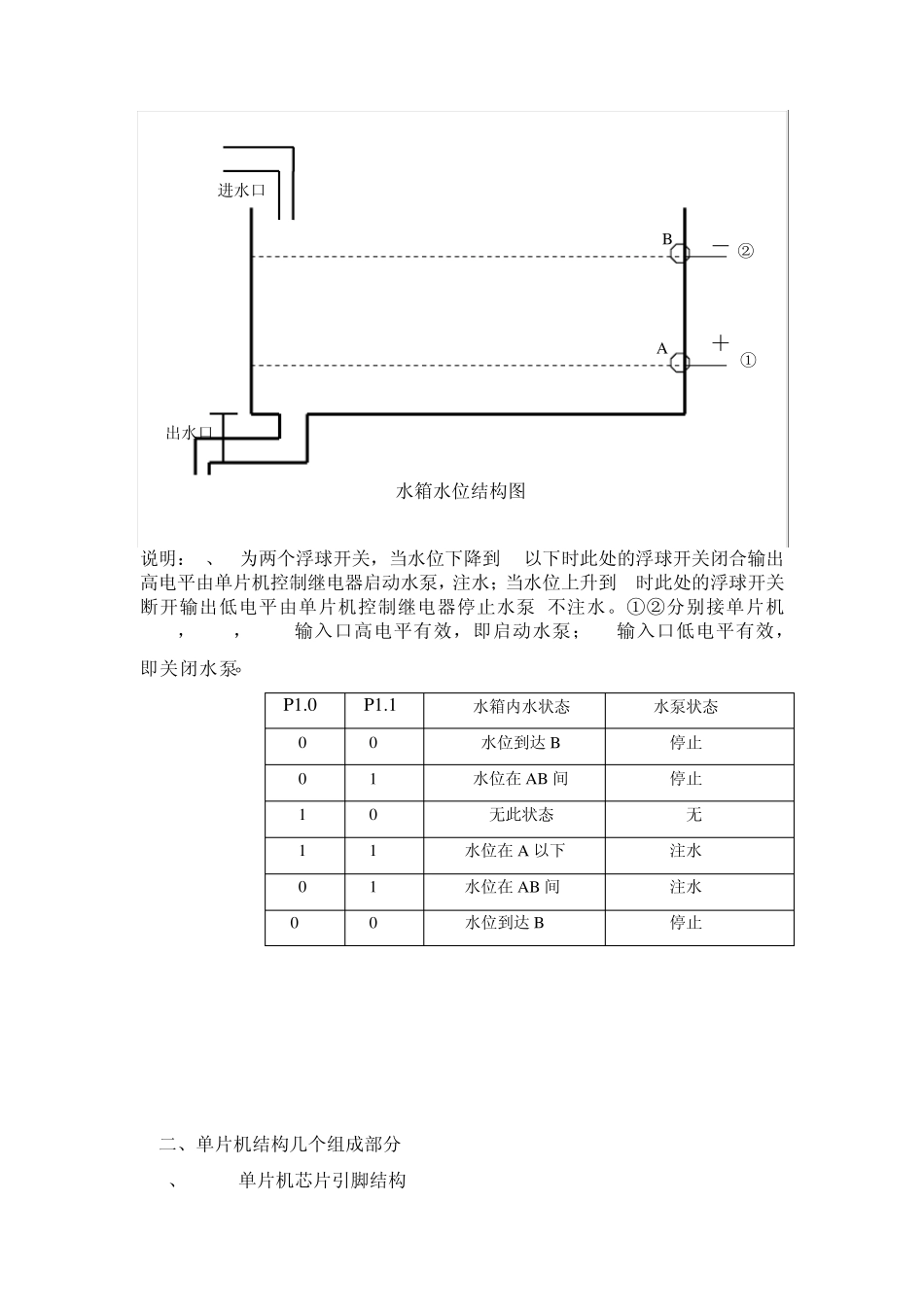

详细设计： 水位测量系统: 设计实现一种水箱水位控制系统,可以根据实际需要,当达到最高水位时自动停止,当达到一定时自动给水这样一个水箱水位控制系统。此系统需用到金属棒 水泵 浮球 AT89S51单片机 HK4100F-DC5V-SHG电磁继电器等。 作为水位的检测，完全可以利用水的导电性来对水位进行判断。将不与系统地相连，这样当探测器与水相接触时，由于水的导电性，探测器的电位也会被水拉成低电平，系统可以据此判断出水位信息，探测器数量越多，探测的结果越清确，这对于一般的水位控制系统，精度足够了。 金属棒和水的导电 注：①②③④金属棒必须接电阻 单片机每个端口的工作电流不要超过 15毫安，否则容易因为过流而损坏单片机。 水位下降到②金属棒时其电压变为0，则单片机输入低电平时工作报警，水泵同时开始注水。当水位上升到③金属棒是不报警正常工作。 当水位上升到④金属棒时其变为高电平，则单片机输入高电平时工作报警，同时关闭水泵停止注水。 水位测量: 浮球开关测量水位： 一、水箱总体结构及说明 4m 1m +5v ① ② ③ ④ 说明：A、B为两个浮球开关，当水位下降到A以下时此处的浮球开关闭合输出高电平由单片机控制继电器启动水泵，注水；当水位上升到B时此处的浮球开关断开输出低电平由单片机控制继电器停止水泵,不注水。①②分别接单片机P1.0，P1.1，P1.0输入口高电平有效，即启动水泵；P1.1输入口低电平有效，即关闭水泵。 P1.0 P1.1 水箱内水状态 水泵状态 0 0 水位到达 B 停止 0 1 水位在 AB 间 停止 1 0 无此状态 无 1 1 水位在 A 以下 注水 0 1 水位在 AB 间 注水 0 0 水位到达 B 停止 二、单片机结构几个组成部分 1、80C51单片机芯片引脚结构 A B ② 进水口 出水口 － ＋ ① 水箱水位结构图 本系统采用的单片机引脚具体控制如下： P1口和P3口为输入输出检则信号和控制信号。 下面是芯片引脚具体分配： P1.0：水位低低输入信号。（低 0，高 1） P1.1：水位低输入信号。（低 0，高 1） P1.2：水位高输入信号。（高 1，低 0） P1.3：手动与自动转换输入信号。（手动 1，自动 0） P1.4：M1起动 KM1控制输出信号。（手动 1，自动 0） P1.5：M2起动 KM1控制输出信号。（手动 1，自动 0） P1.6：M1开关状态输入信号。（开 0，关 1） P1.7：M2开关状态输入信号。（开 0，关 1） P3.0：水位低低报警输出信号。 TXD P3.1 RXD P3....
