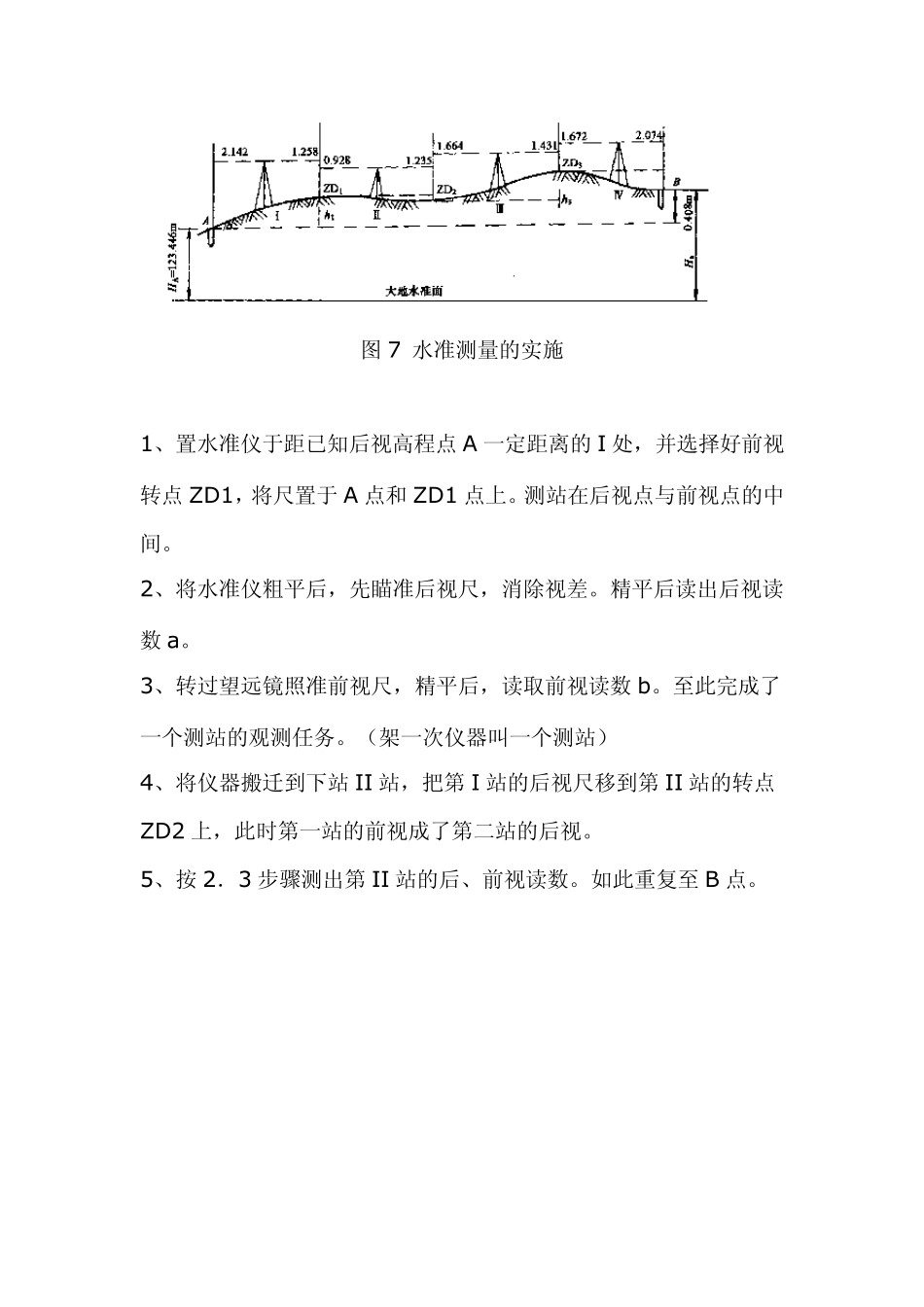

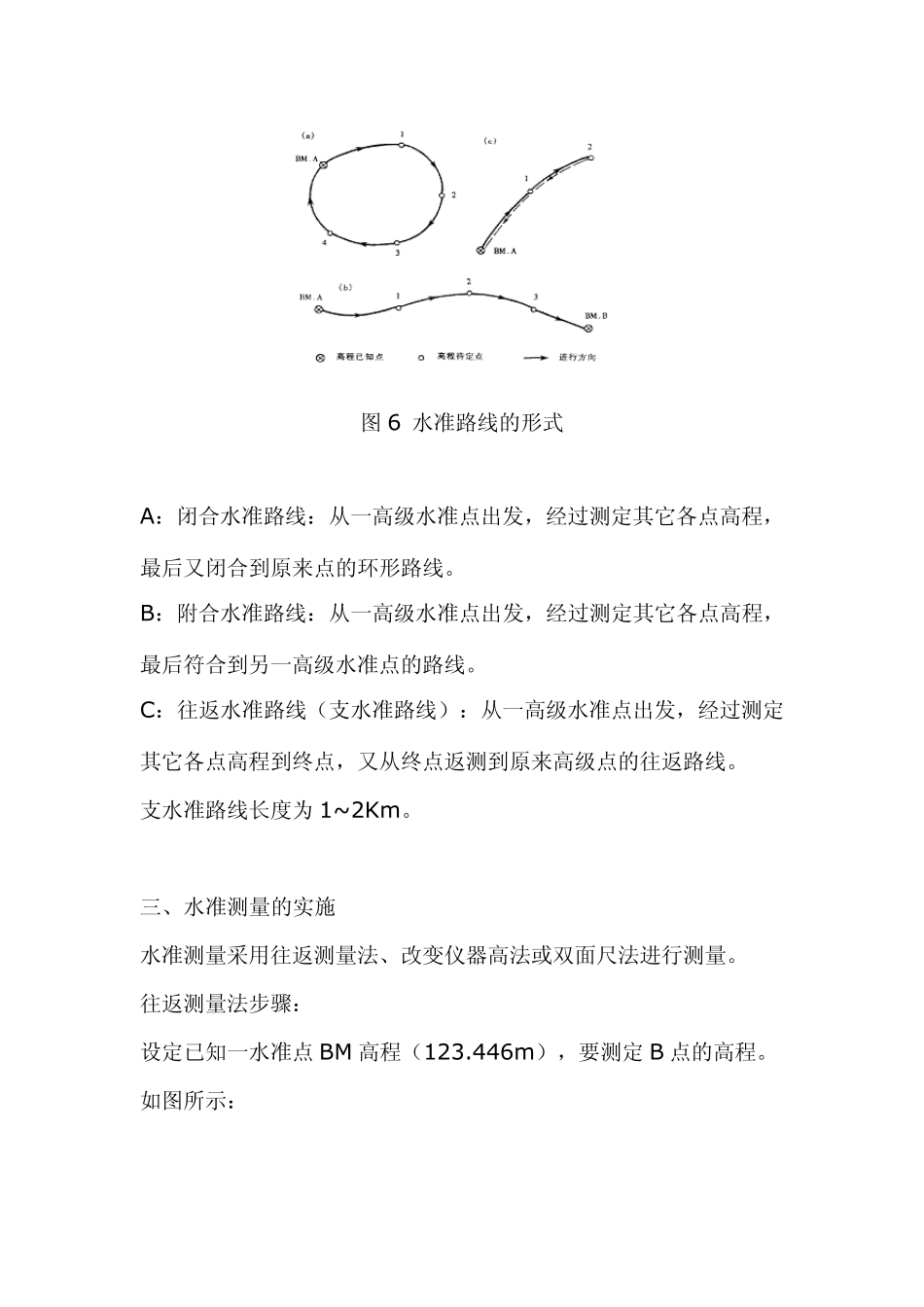

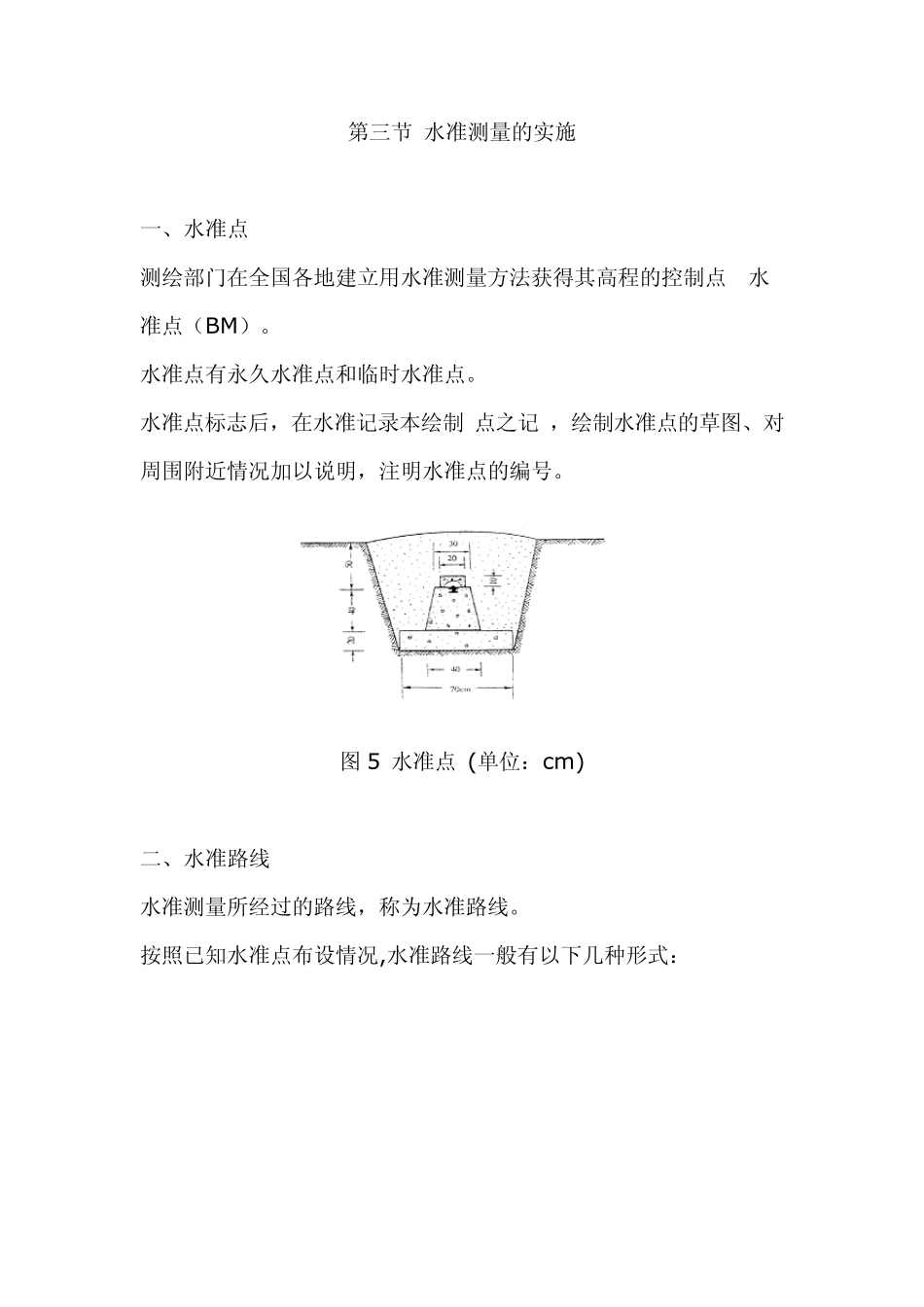

第三节 水准测量的实施 一、水准点 测绘部门在全国各地建立用水准测量方法获得其高程的控制点—水准点（BM）。 水准点有永久水准点和临时水准点。 水准点标志后，在水准记录本绘制“点之记”，绘制水准点的草图、对周围附近情况加以说明，注明水准点的编号。 图 5 水准点 (单位：cm ) 二、水准路线 水准测量所经过的路线，称为水准路线。 按照已知水准点布设情况,水准路线一般有以下几种形式： 图6 水准路线的形式 A：闭合水准路线：从一高级水准点出发，经过测定其它各点高程，最后又闭合到原来点的环形路线。 B：附合水准路线：从一高级水准点出发，经过测定其它各点高程，最后符合到另一高级水准点的路线。 C：往返水准路线（支水准路线）：从一高级水准点出发，经过测定其它各点高程到终点，又从终点返测到原来高级点的往返路线。 支水准路线长度为1~2Km。 三、水准测量的实施 水准测量采用往返测量法、改变仪器高法或双面尺法进行测量。 往返测量法步骤： 设定已知一水准点BM 高程（123.446m），要测定B 点的高程。 如图所示： 图7 水准测量的实施 1、置水准仪于距已知后视高程点 A 一定距离的I 处，并选择好前视转点 ZD1，将尺置于 A 点和 ZD1 点上。测站在后视点与前视点的中间。 2、将水准仪粗平后，先瞄准后视尺，消除视差。精平后读出后视读数 a。 3、转过望远镜照准前视尺，精平后，读取前视读数 b。至此完成了一个测站的观测任务。（架一次仪器叫一个测站） 4、将仪器搬迁到下站 II 站，把第 I 站的后视尺移到第 II 站的转点ZD2 上，此时第一站的前视成了第二站的后视。 5、按 2．3 步骤测出第 II 站的后、前视读数。如此重复至 B 点。 表2-1 水准测量记录表 第四节 水准测量的成果整理 水准测量的外业测量数据经检核后，如果满足了精度要求，就可以进行内业成果计算，即调整高差闭合差（将高差闭合差按误差理论合理分配到各测段的高差中去），最后求出未知点的高程。 一、高差闭合差计算 1、计算校核 Hab=∑H=∑a-∑b 2、测站校核 水准测量是个连续的过程，一个测站的误差或错误有累积影响，为了保证每个测站的正确性。 用二次仪高法或双面尺法对每一个测站进行校核。 二次仪高法：是在同一个测站上用两次不同的仪器高度测得两次高差进行校核。 第一次仪器观测高差：H1=a1-b1 第一次仪器观测高差：H2=a2-b2 两次高差满足：H1-H2<=5m m 3、成果校核 高差闭...
