水准仪及其使用方法

水准仪及其使用方法_第1页
1/12
水准仪及其使用方法_第2页
2/12
水准仪及其使用方法_第3页
3/12

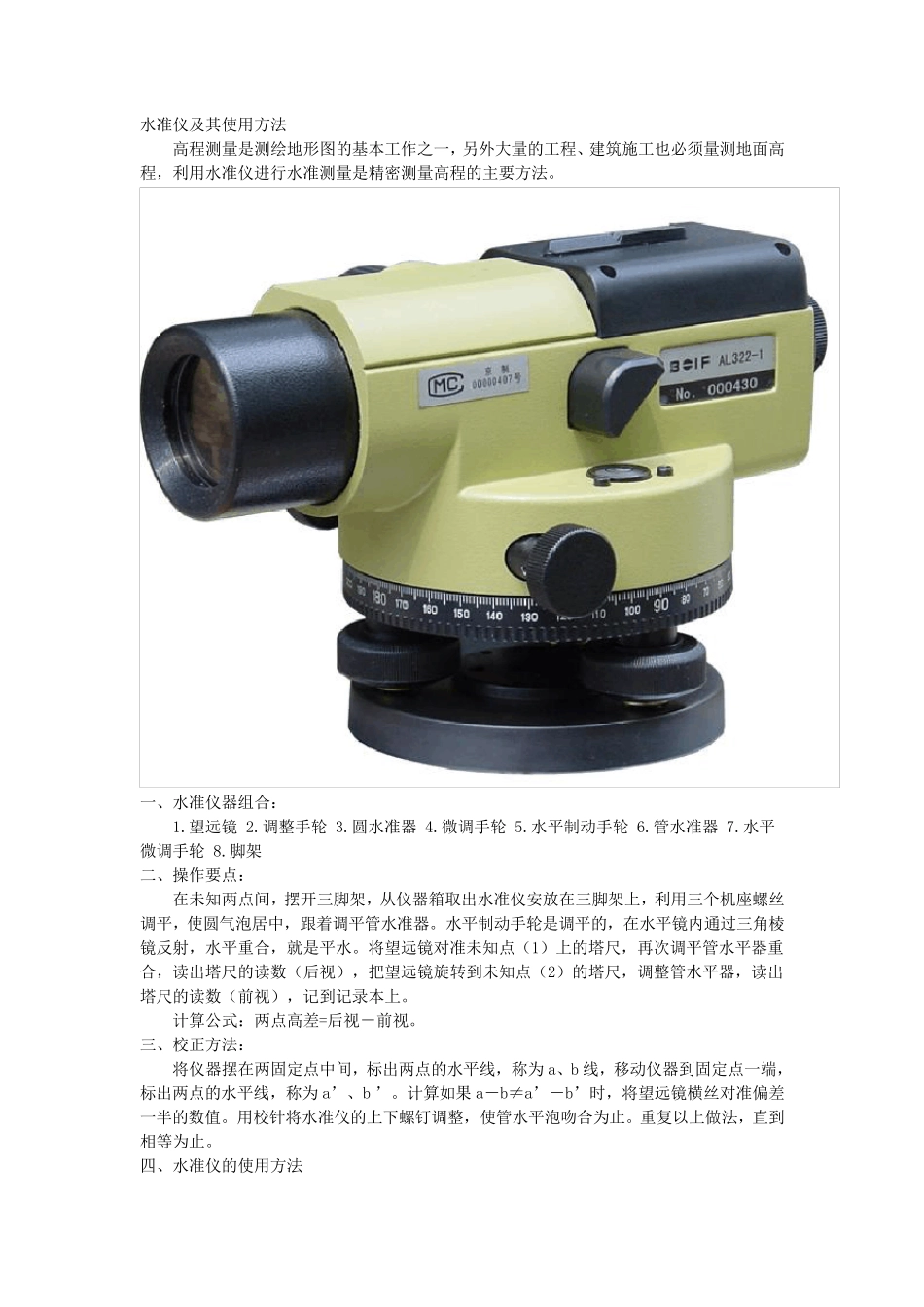

水 准 仪 及 其 使 用 方 法 高 程 测 量 是 测 绘 地 形 图 的 基 本 工 作 之 一 , 另 外 大 量 的 工 程 、 建 筑 施 工 也 必 须 量 测 地 面 高程 , 利 用 水 准 仪 进 行 水 准 测 量 是 精 密 测 量 高 程 的 主 要 方 法 。 一 、 水 准 仪 器 组 合 : 1.望 远 镜 2.调 整 手 轮 3.圆 水 准 器 4.微 调 手 轮 5.水 平 制 动 手 轮 6.管 水 准 器 7.水 平微 调 手 轮 8.脚 架 二 、 操 作 要 点 : 在 未 知 两 点 间 , 摆 开 三 脚 架 , 从 仪 器 箱 取 出 水 准 仪 安 放 在 三 脚 架 上 , 利 用 三 个 机 座 螺 丝调 平 , 使 圆 气 泡 居 中 , 跟 着 调 平 管 水 准 器 。 水 平 制 动 手 轮 是 调 平 的 , 在 水 平 镜 内 通 过 三 角 棱镜 反 射 , 水 平 重 合 , 就 是 平 水 。 将 望 远 镜 对 准 未 知 点 ( 1) 上 的 塔 尺 , 再 次 调 平 管 水 平 器 重合 , 读 出 塔 尺 的 读 数 ( 后 视 ) , 把 望 远 镜 旋 转 到 未 知 点 ( 2) 的 塔 尺 , 调 整 管 水 平 器 , 读 出塔 尺 的 读 数 ( 前 视 ) , 记 到 记 录 本 上 。 计 算 公 式 : 两 点 高 差 =后 视 - 前 视 。 三 、 校 正方 法 : 将 仪 器 摆 在 两 固定点 中 间 , 标出 两 点 的 水 平 线, 称为a、 b 线, 移动 仪 器 到 固定点 一 端,标出 两 点 的 水 平 线, 称为a’、 b ’。 计 算 如果 a- b≠a’- b’时, 将 望 远 镜 横丝 对 准 偏差一 半的 数 值。 用 校 针将 水 准 仪 的 上 下螺 钉调 整 , 使 管 水 平 泡 吻合 为止。 重 复以上 做法 , 直到相等为止。 四、 水 准 仪 的 使 用 方 法 水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。 2. 粗平 粗平是使仪器的视线粗略...
