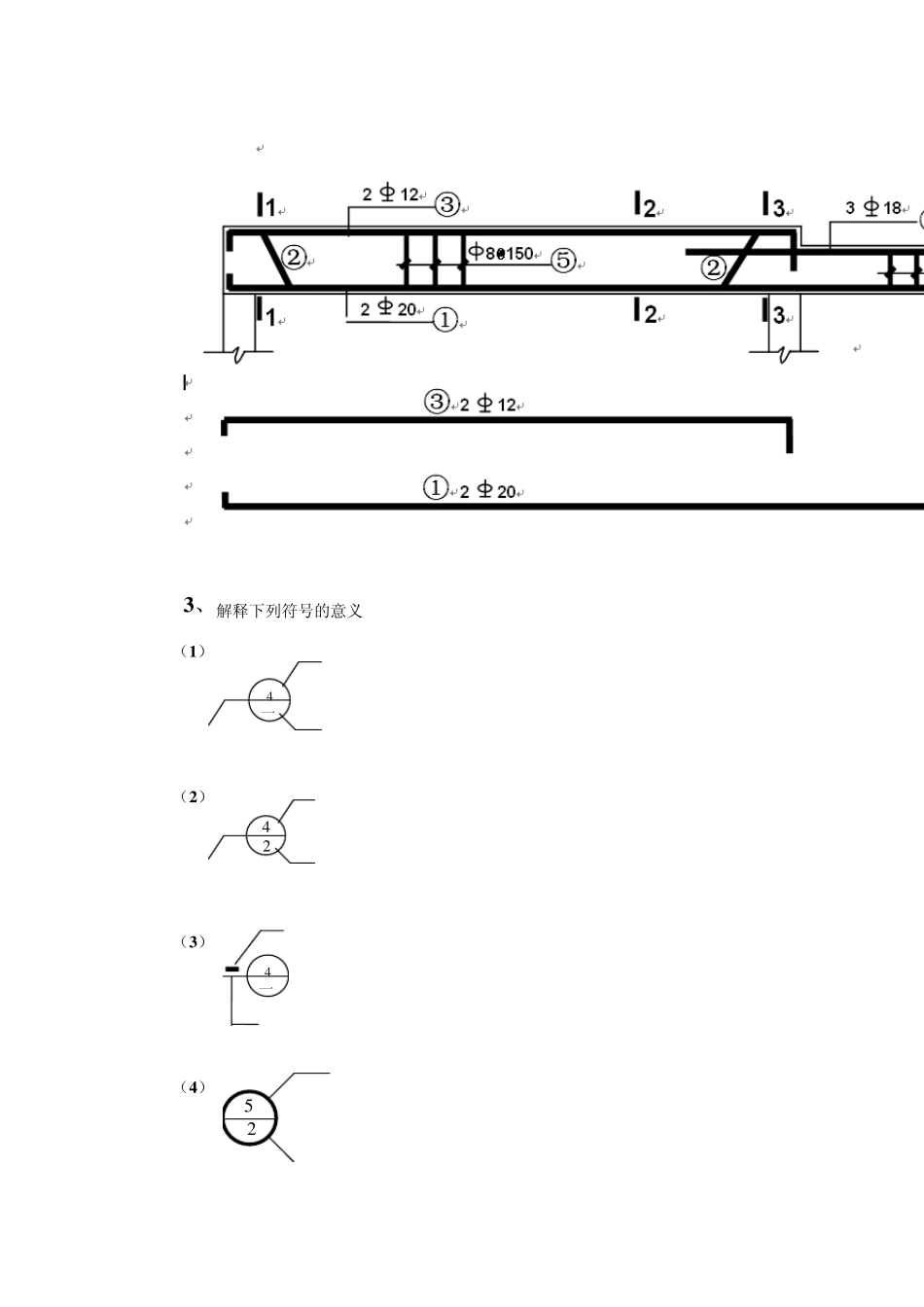

水利工程制图实训（建筑工程基础课程实训） 一、实训的考核方式与成绩管理 1.本实训的考核方式为考查形式。学习成绩由两部分组成，小作业（三次）的成绩占总成绩的 30%，大作业（一次）的成绩占总成绩的 70%。，总成绩 60分以上为合格。 2.小作业应完成的内容：（1）线型练习 A4图一张；（2）三视图练习；（3）水利水电工程图的识读。 3.大作业提交的内容：（1）一张线型练习：铅笔图或墨线笔图（A3图）；（2）抄绘一套水利水电工程图：平面图、立面图、剖面图、结构图、详图（至少四张 A3图） 4.学生应完全按照作业要求完成规定的三次小作业和一次大作业，每次作业完成后应及时交辅导教师批阅，拖延不交的要从作业成绩中扣除相应的分数。辅导教师必须认真批阅作业，并根据学生作业完成情况以百分制评定成绩。 5.分校对作业成绩进行汇总和成绩的初审，并填写成绩表（一式 3份），于每学期报送实践环节材料时一起交到兵团电大教学科研处审核。 6、从市场上买标准图纸完成实训作业 二、实训小作业 实验一 线型练习 1、实验目的 熟悉国家标准《机械制图》的 图幅、图线、字体、比例和标题栏等有关 内容，初步掌握绘图工具和绘图仪器的正确使用方法，培养绘图技能。 2、实验内容 将图 1 所示内容按 1 ： 1 的比例画在 A 4 幅面的图纸上。 实验二 三视图练习 能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式 任选一个建筑物并画出它的三视图（画在 A 4 幅面的图纸上） 实验三 水利水电工程图的识读 1、根据梁的配筋图及钢筋表，绘制 1-1 及 2-2 断面 2、补全梁的断面 2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表 4 一 4 2 4 一 5 2 3 、解释下列符号的意义 （1 ） （2 ） （3 ） （4 ） 4 、补画1 —1 阶梯剖面图 三、实训大作业 实验一、线型练习 一、目的 1、熟悉制图基本规格。 2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。 二、内容 常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。 三、要求 1、图纸：A 3 号图幅。图标格式和大小见附图一所示。 2、图名：图线练习。 3、比例：1：1。 4、图线：墨笔线图。 5、字体：汉字用长仿宋字体。材料图明用 5 号字；尺寸数字均用 3.5 号字。 6、作图准确，图线粗细分明，尺...
