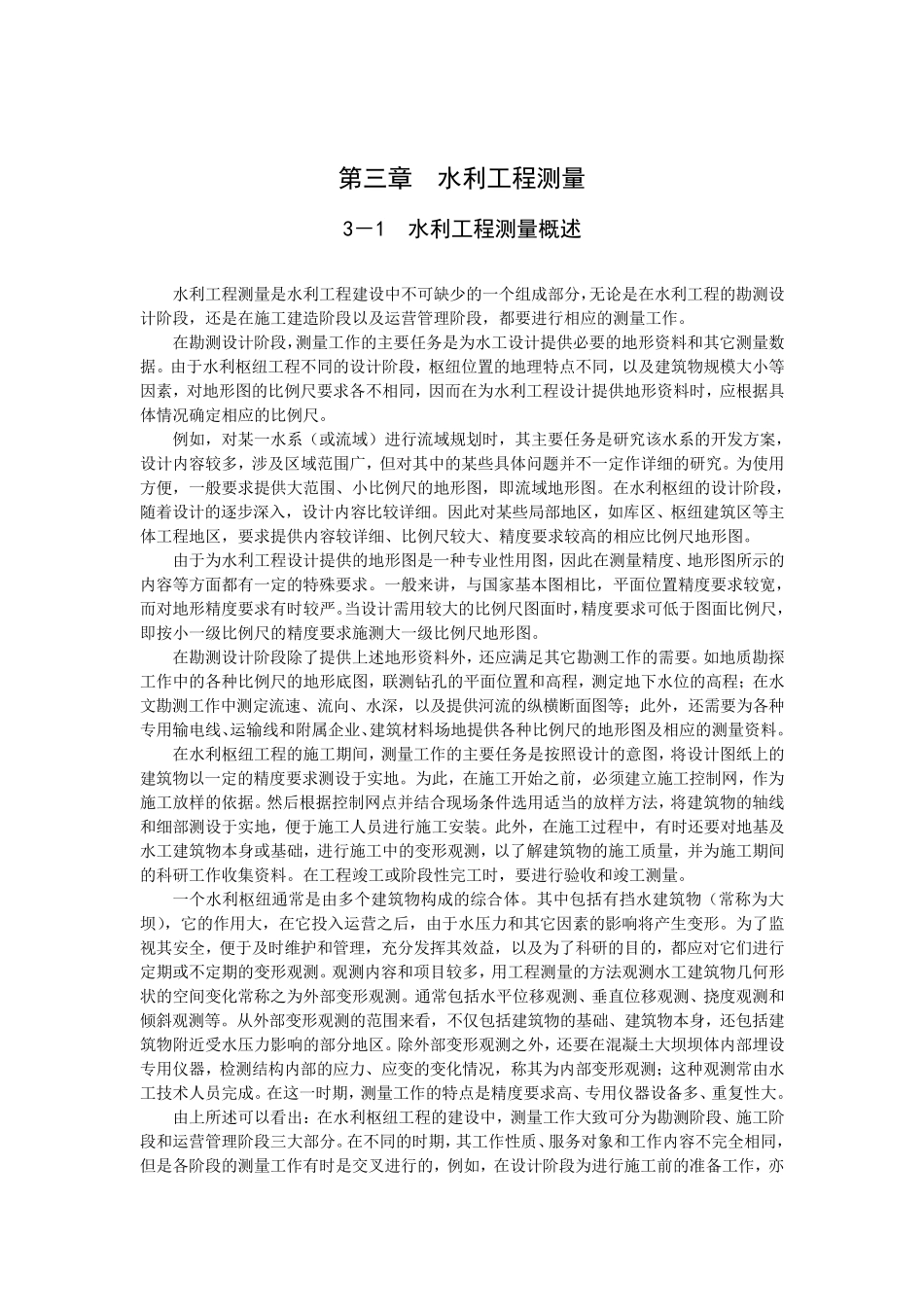

第三章 水利工程测量 3－1 水利工程测量概述 水利工程测量是水利工程建设中不可缺少的一个组成部分，无论是在水利工程的勘测设计阶段，还是在施工建造阶段以及运营管理阶段，都要进行相应的测量工作
在勘测设计阶段，测量工作的主要任务是为水工设计提供必要的地形资料和其它测量数据
由于水利枢纽工程不同的设计阶段，枢纽位置的地理特点不同，以及建筑物规模大小等因素，对地形图的比例尺要求各不相同，因而在为水利工程设计提供地形资料时，应根据具体情况确定相应的比例尺
例如，对某一水系（或流域）进行流域规划时，其主要任务是研究该水系的开发方案，设计内容较多，涉及区域范围广，但对其中的某些具体问题并不一定作详细的研究
为使用方便，一般要求提供大范围、小比例尺的地形图，即流域地形图
在水利枢纽的设计阶段，随着设计的逐步深入，设计内容比较详细
因此对某些局部地区，如库区、枢纽建筑区等主体工程地区，要求提供内容较详细、比例尺较大、精度要求较高的相应比例尺地形图
由于为水利工程设计提供的地形图是一种专业性用图，因此在测量精度、地形图所示的内容等方面都有一定的特殊要求
一般来讲，与国家基本图相比，平面位置精度要求较宽，而对地形精度要求有时较严
当设计需用较大的比例尺图面时，精度要求可低于图面比例尺，即按小一级比例尺的精度要求施测大一级比例尺地形图
在勘测设计阶段除了提供上述地形资料外，还应满足其它勘测工作的需要
如地质勘探工作中的各种比例尺的地形底图，联测钻孔的平面位置和高程，测定地下水位的高程；在水文勘测工作中测定流速、流向、水深，以及提供河流的纵横断面图等；此外，还需要为各种专用输电线、运输线和附属企业、建筑材料场地提供各种比例尺的地形图及相应的测量资料
在水利枢纽工程的施工期间，测量工作的主要任务是按照设计的意图，将设计图纸上的建筑物以一定的精度要求测设于实地
为此，在施工开始之前，必须建立
