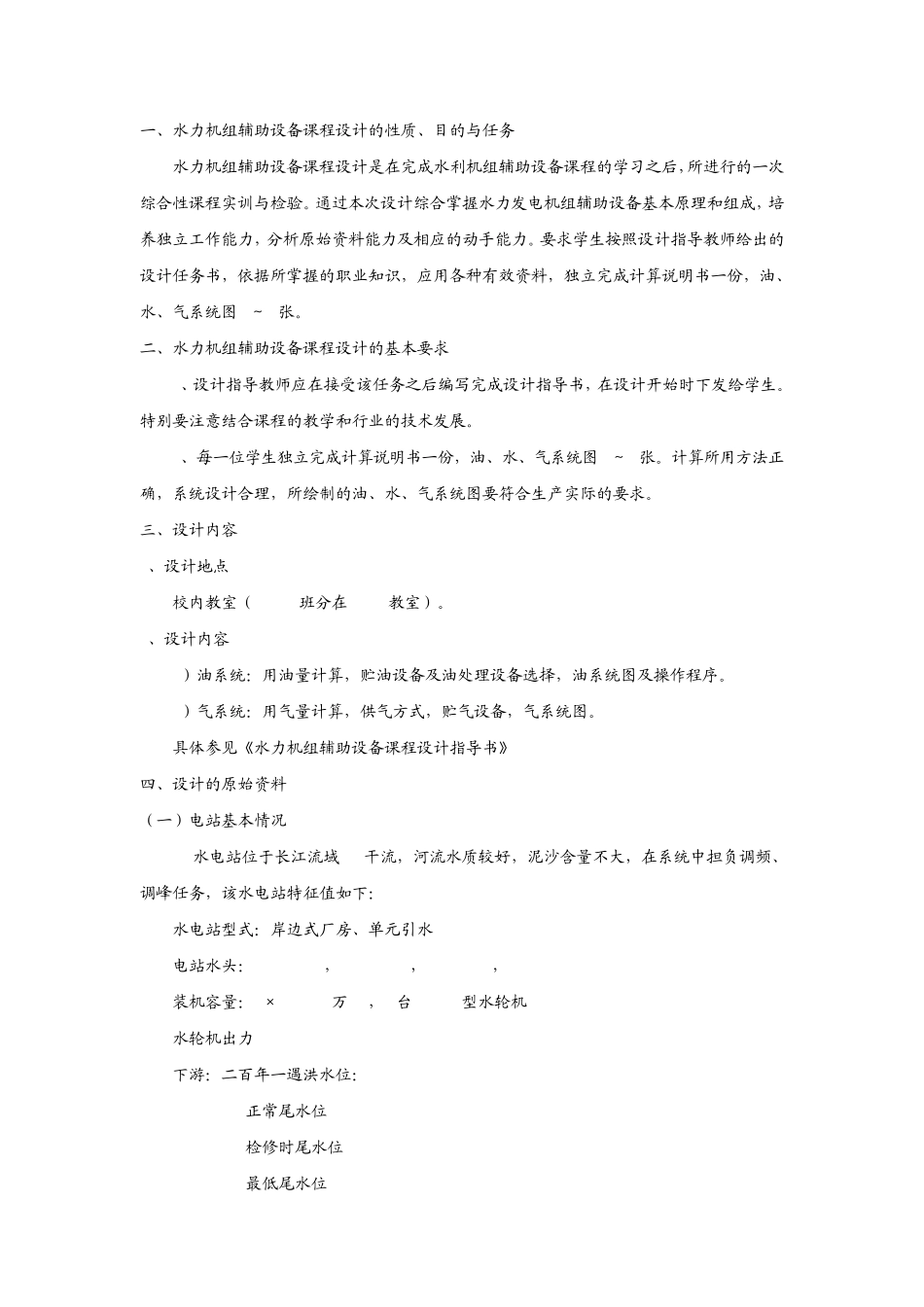

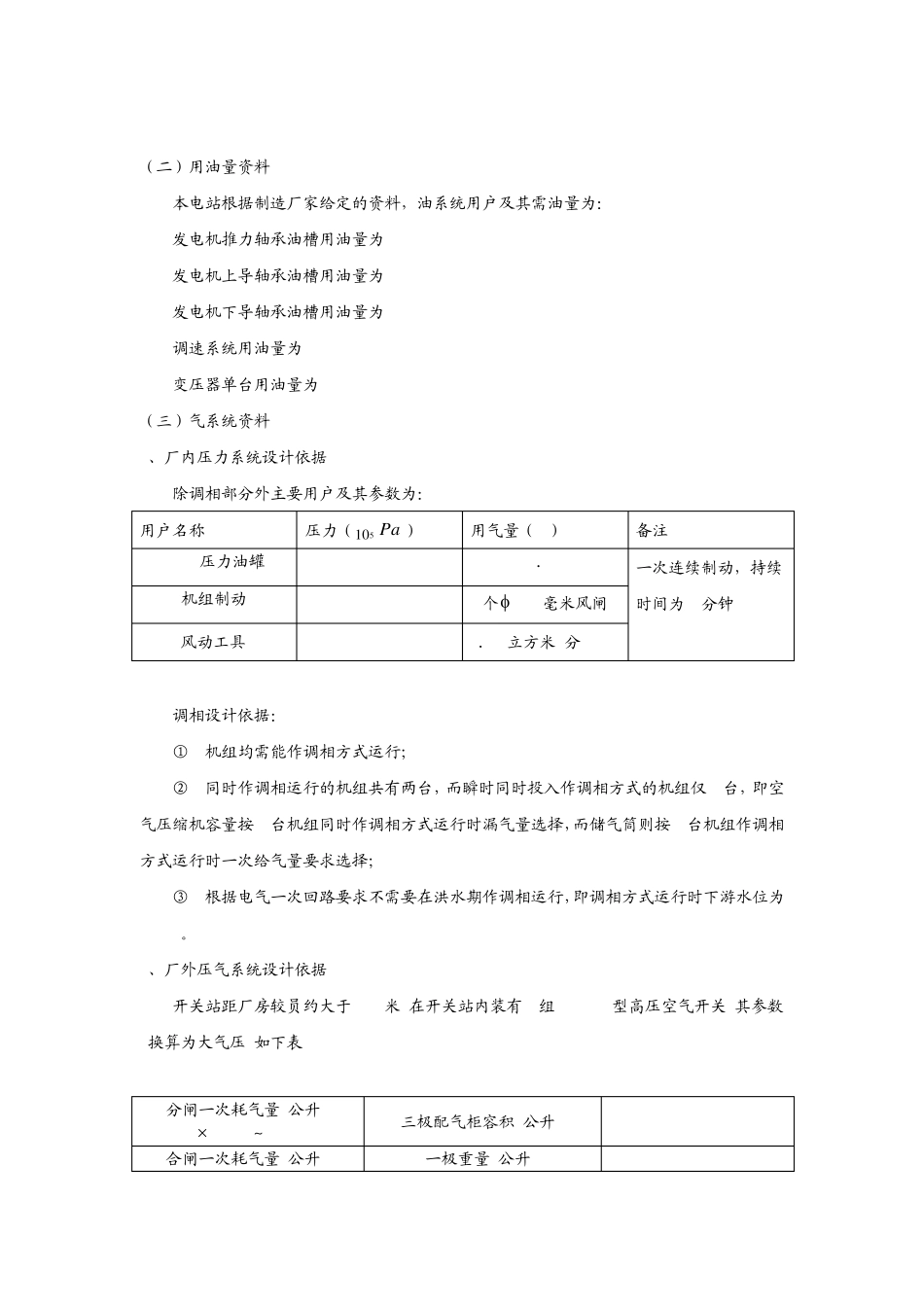

一、水力机组辅助设备课程设计的性质、目的与任务 水力机组辅助设备课程设计是在完成水利机组辅助设备课程的学习之后,所进行的一次综合性课程实训与检验。通过本次设计综合掌握水力发电机组辅助设备基本原理和组成,培养独立工作能力,分析原始资料能力及相应的动手能力。要求学生按照设计指导教师给出的设计任务书,依据所掌握的职业知识,应用各种有效资料,独立完成计算说明书一份,油、水、气系统图 3~4张。 二、水力机组辅助设备课程设计的基本要求 1、设计指导教师应在接受该任务之后编写完成设计指导书,在设计开始时下发给学生。特别要注意结合课程的教学和行业的技术发展。 2、每一位学生独立完成计算说明书一份,油、水、气系统图 3~4张。计算所用方法正确,系统设计合理,所绘制的油、水、气系统图要符合生产实际的要求。 三、设计内容 1、设计地点 校内教室(08G43班分在 1302教室)。 2、设计内容 1)油系统:用油量计算,贮油设备及油处理设备选择,油系统图及操作程序。 2)气系统:用气量计算,供气方式,贮气设备,气系统图。 具体参见《水力机组辅助设备课程设计指导书》 四、设计的原始资料 (一)电站基本情况 ZX水电站位于长江流域ZX干流,河流水质较好,泥沙含量不大,在系统中担负调频、调峰任务,该水电站特征值如下: 水电站型式:岸边式厂房、单元引水 电站水头:Hmax=73.6m,Hmin=46.8m,Hsj=59.8m,Hpj=65.76m 装机容量:6×7.5=45万 KW,6台 HL220型水轮机 水轮机出力 NT=75800KW 下游:二百年一遇洪水位:108.5m 正常尾水位:96.3m 检修时尾水位:95.5m 最低尾水位:94.6m (二)用油量资料 本电站根据制造厂家给定的资料,油系统用户及其需油量为: 发电机推力轴承油槽用油量为5.5m3 发电机上导轴承油槽用油量为2.0 m3 发电机下导轴承油槽用油量为1.0 m3 调速系统用油量为5.0 m3 变压器单台用油量为55.0 m3 (三)气系统资料 1、厂内压力系统设计依据 除调相部分外主要用户及其参数为: 用户名称 压力(510 Pa) 用气量(m3) 备注 YZ-4压力油罐 25 2.4 一次连续制动,持续时间为2分钟 机组制动 7 8个 280毫米风闸 风动工具 7 0.5立方米/分 调相设计依据: ① 机组均需能作调相方式运行; ② 同时作调相运行的机组共有两台,而瞬时同时投入作调相方式的机组仅 1台,即空气压缩机容量按 2台机组同时作调相方式运行时漏气量选择,而储气筒则按...
