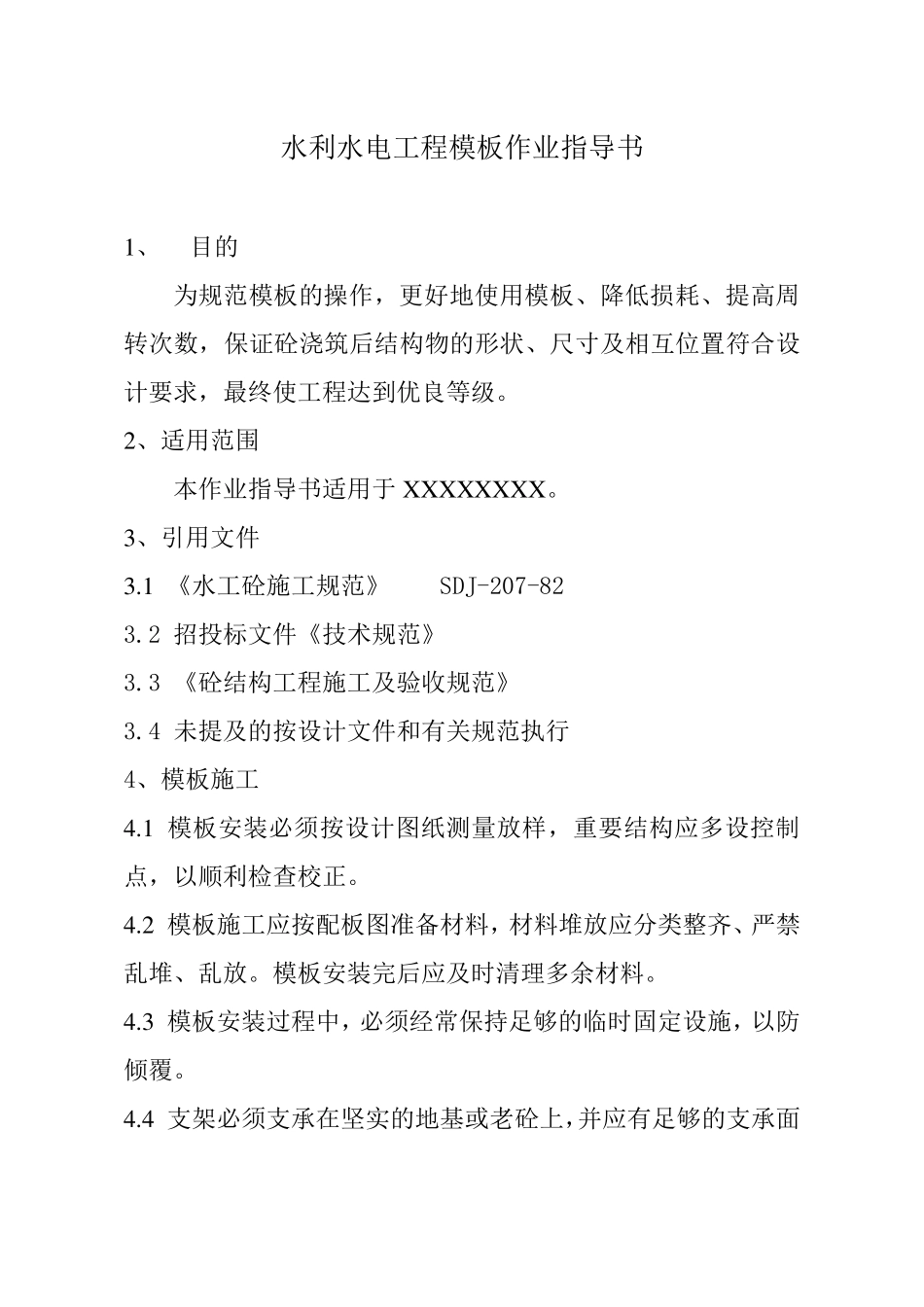

水利水电工程模板作业指导书 1、 目的 为规范模板的操作，更好地使用模板、降低损耗、提高周转次数，保证砼浇筑后结构物的形状、尺寸及相互位置符合设计要求，最终使工程达到优良等级。 2、适用范围 本作业指导书适用于 X X X X X X X X 。 3、引用文件 3.1 《水工砼施工规范》 SDJ-207-82 3.2 招投标文件《技术规范》 3.3 《砼结构工程施工及验收规范》 3.4 未提及的按设计文件和有关规范执行 4、模板施工 4.1 模板安装必须按设计图纸测量放样，重要结构应多设控制点，以顺利检查校正。 4.2 模板施工应按配板图准备材料，材料堆放应分类整齐、严禁乱堆、乱放。模板安装完后应及时清理多余材料。 4.3 模板安装过程中，必须经常保持足够的临时固定设施，以防倾覆。 4.4 支架必须支承在坚实的地基或老砼上，并应有足够的支承面 积，斜撑应防止滑动。 4.5 支架的立柱必须在两个互相垂直的方向上，且用斜拉杆固定，以确保稳定。 4.6 模板的钢拉条不应弯曲，直径宜大于8m m ，拉条与锚环的连接必须牢固，拉条与砼面呈40 度为宜。（拉条布置见图1） 图1 模板拉条布置图 4.7 散装钢模板横、竖围令均采用两根ф48×3.5m m 钢管，竖围令间距 75cm 。当竖围令采用单根钢管时，其间距为37.5cm 。钢模板与围令之间用M12 钩头螺栓、3 形扣件连接。每块钢模板上使用8 个U 形卡。多卡模板相邻两块之间使用大U 形卡连接，U 形卡数量不少于4 个。 4.8 预埋在下层砼中的锚固件（螺栓、钢筋环等），在承受荷载时，必须有足够的锚固强度。 4.9 模板与砼接触的面板、各块模板接缝处必须平整严密，以保 证砼表面的平整度和砼的密实性。建筑物分层施工时，应逐层校正下层偏差，模板下端不宜“错台”。 4.10 模板的面板应涂脱模剂，但应避免因污染而影响钢筋和砼的质量。 4.11 钢承重骨架的模板，必须按设计位置可靠地固定在承重骨架上，以防运输及浇筑时错位。 4.12 模板及支架上严禁堆放超过设计荷载的材料及设备。砼浇筑时，必须按模板设计荷载控制浇筑顺序、速度和施工荷载。 4.13 砼浇筑过程中，应设置专人负责调整模板的形状和位置。对承重模板的支架，应加强检查、维护，模板如有变形走样，应立即采取措施处理。 4.14 砼预制模板运输时，应达到设计要求的吊装强度或不低于砼设计强度的70%；模板安装时，应铺砂浆找平垫实，以保证模板稳固及与下层砼结合牢固；砼浇筑前，应清洗砼预制模板面...
