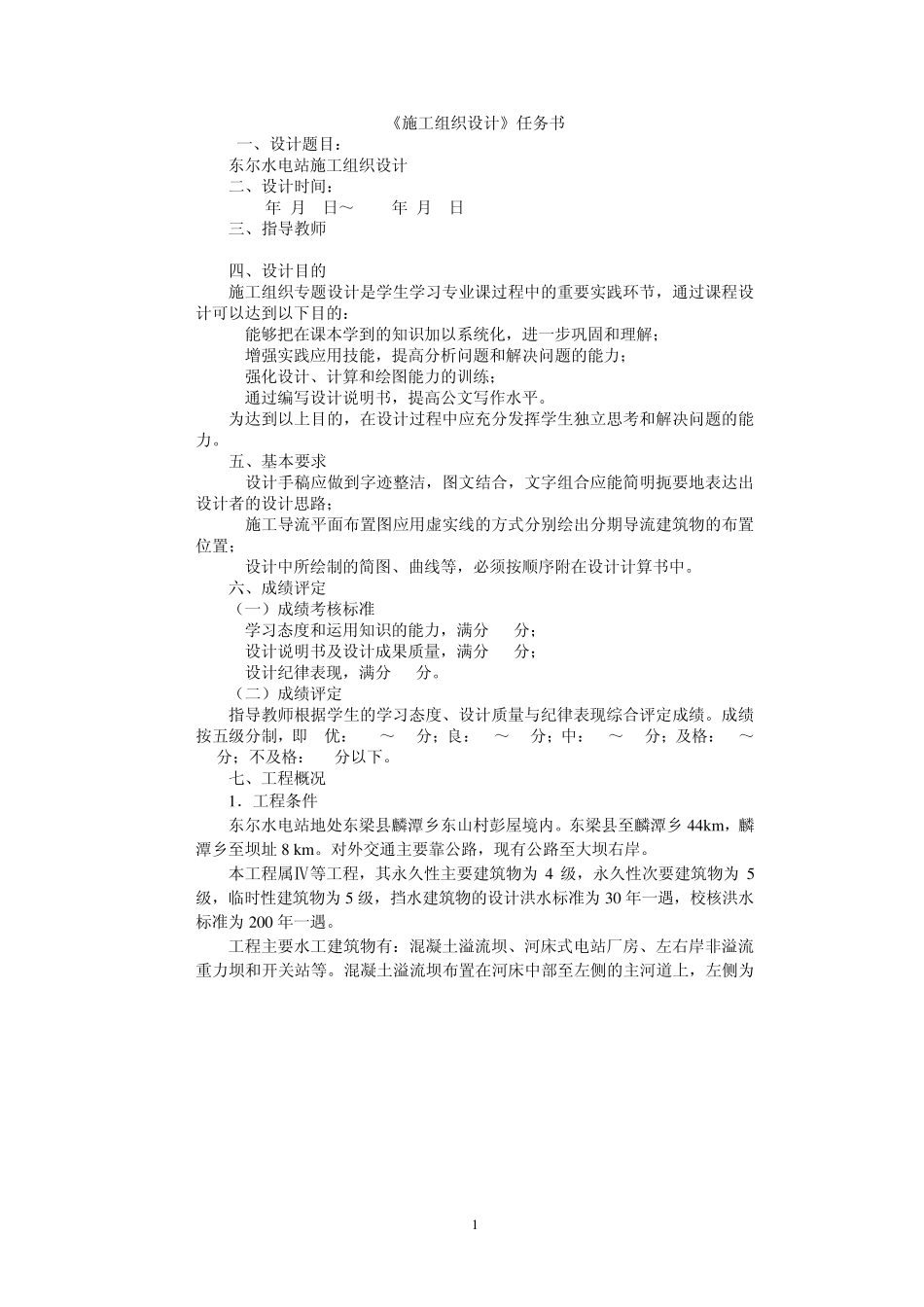

1 《施工组织设计》任务书 一、设计题目： 东尔水电站施工组织设计 二、设计时间： 2011年 月 日～2011年 月 日 三、指导教师 四、设计目的 施工组织专题设计是学生学习专业课过程中的重要实践环节，通过课程设计可以达到以下目的： 1.能够把在课本学到的知识加以系统化，进一步巩固和理解； 2.增强实践应用技能，提高分析问题和解决问题的能力； 3.强化设计、计算和绘图能力的训练； 4.通过编写设计说明书，提高公文写作水平。 为达到以上目的，在设计过程中应充分发挥学生独立思考和解决问题的能力。 五、基本要求 1.设计手稿应做到字迹整洁，图文结合，文字组合应能简明扼要地表达出设计者的设计思路； 2.施工导流平面布置图应用虚实线的方式分别绘出分期导流建筑物的布置位置； 3.设计中所绘制的简图、曲线等，必须按顺序附在设计计算书中。 六、成绩评定 （一）成绩考核标准 1.学习态度和运用知识的能力，满分 30分； 2.设计说明书及设计成果质量，满分 50分； 3.设计纪律表现，满分 20分。 （二）成绩评定 指导教师根据学生的学习态度、设计质量与纪律表现综合评定成绩。成绩按五级分制，即 优：100～90分；良：89～80分；中：79～70分；及格：69～60分；不及格：59分以下。 七、工程概况 1．工程条件 东尔水电站地处东梁县麟潭乡东山村彭屋境内。东梁县至麟潭乡44km ，麟潭乡至坝址8 km 。对外交通主要靠公路，现有公路至大坝右岸。 本工程属Ⅳ等工程，其永久性主要建筑物为 4 级，永久性次要建筑物为 5级，临时性建筑物为 5 级，挡水建筑物的设计洪水标准为 30 年一遇，校核洪水标准为 200 年一遇。 工程主要水工建筑物有：混凝土溢流坝、河床式电站厂房、左右岸非溢流重力坝和开关站等。混凝土溢流坝布置在河床中部至左侧的主河道上，左侧为 2 非溢流重力坝与左岸山体连接，右侧布置电站厂房及其坝段，右岸布置非溢重力坝与厂房和右岸山坡连接。 坝顶高程236.10m，坝顶全长122m，其中溢流坝段长44m、厂房坝段长35m，左右岸非溢流坝段长分别为15m 和28m。 溢流坝为闸坝式，共布置3 孔，每孔净宽12 m，堰顶高程224.20 m，最大坝高17.6m。设平面钢闸门控制泄洪，并设平面钢闸门检修。左右岸非溢流坝均为浆砌石重力坝，坝顶宽6.5m，最大坝高分别为14.10m 和13.16m。发电厂房为河床式，装机容量2×2000kw，最大引用流量2×36.83m3/s，厂房总长35m，主厂房宽13.4m，副厂房宽6.5m，厂...
