水力发电厂水力机械辅助设备系统设计技术规定

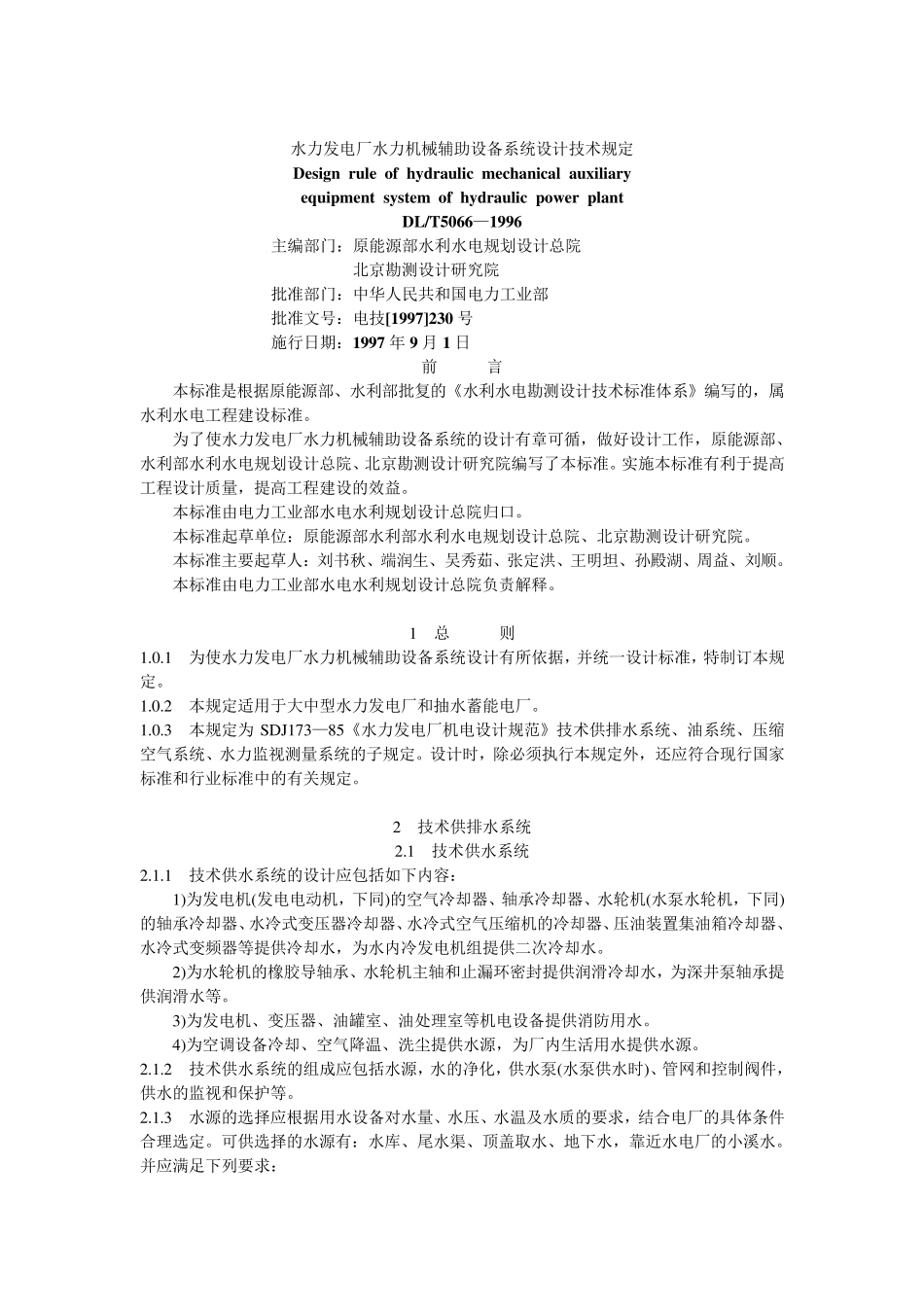

水力发电厂水力机械辅助设备系统设计技术规定 Design rule of hydraulic mechanical auxiliary equipment system of hydraulic power plant DL/T5066—1996 主编部门：原能源部水利水电规划设计总院 北京勘测设计研究院 批准部门：中华人民共和国电力工业部 批准文号：电技[1997]230 号 施行日期：1997 年 9 月 1 日 前 言 本标准是根据原能源部、水利部批复的《水利水电勘测设计技术标准体系》编写的，属水利水电工程建设标准。 为了使水力发电厂水力机械辅助设备系统的设计有章可循，做好设计工作，原能源部、水利部水利水电规划设计总院、北京勘测设计研究院编写了本标准。实施本标准有利于提高工程设计质量，提高工程建设的效益。 本标准由电力工业部水电水利规划设计总院归口。 本标准起草单位：原能源部水利部水利水电规划设计总院、北京勘测设计研究院。 本标准主要起草人：刘书秋、端润生、吴秀茹、张定洪、王明坦、孙殿湖、周益、刘顺。 本标准由电力工业部水电水利规划设计总院负责解释。 1 总 则 1.0.1 为使水力发电厂水力机械辅助设备系统设计有所依据，并统一设计标准，特制订本规定。 1.0.2 本规定适用于大中型水力发电厂和抽水蓄能电厂。 1.0.3 本规定为 S DJ173—85《水力发电厂机电设计规范》技术供排水系统、油系统、压缩空气系统、水力监视测量系统的子规定。设计时，除必须执行本规定外，还应符合现行国家标准和行业标准中的有关 规定。 2 技术供排水系统 2.1 技术供水系统 2.1.1 技术供水系统的设计应包 括 如 下 内 容 ： 1)为发电机(发电电动 机，下 同 )的空气冷 却 器 、轴 承 冷 却 器 、水轮 机(水泵 水轮 机，下 同 )的轴 承 冷 却 器 、水冷 式 变 压器 冷 却 器 、水冷 式 空气压缩机的冷 却 器 、压油装 置 集 油箱 冷 却 器 、水冷 式 变 频 器 等 提供冷 却 水，为水内 冷 发电机组 提供二 次 冷 却 水。 2)为水轮 机的橡 胶 导 轴 承 、水轮 机主轴 和止 漏 环 密 封 提供润滑 冷 却 水，为深 井 泵 轴 承 提供润滑 水等 。 3)为发电机、变 压器 、油罐 室 、油处 理 室 等 机电设备提供消 防 用水。 4)为空调 设备冷 却 、空气降 温 、洗 尘 提供水源，为厂内 生活 用水提供水源。 2.1.2 技术供水系统的组 成 应包 括 水源，水的净 化...
