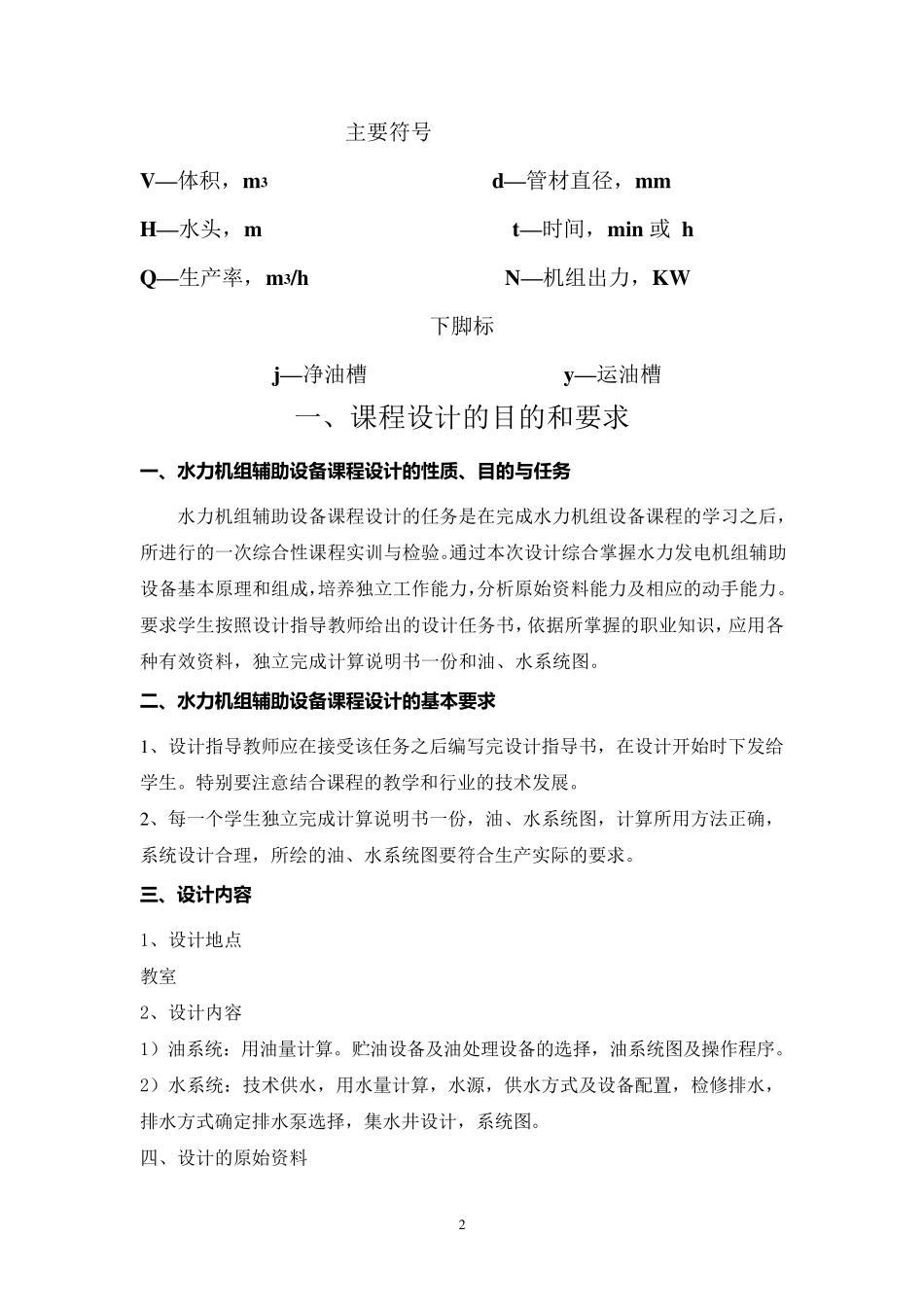

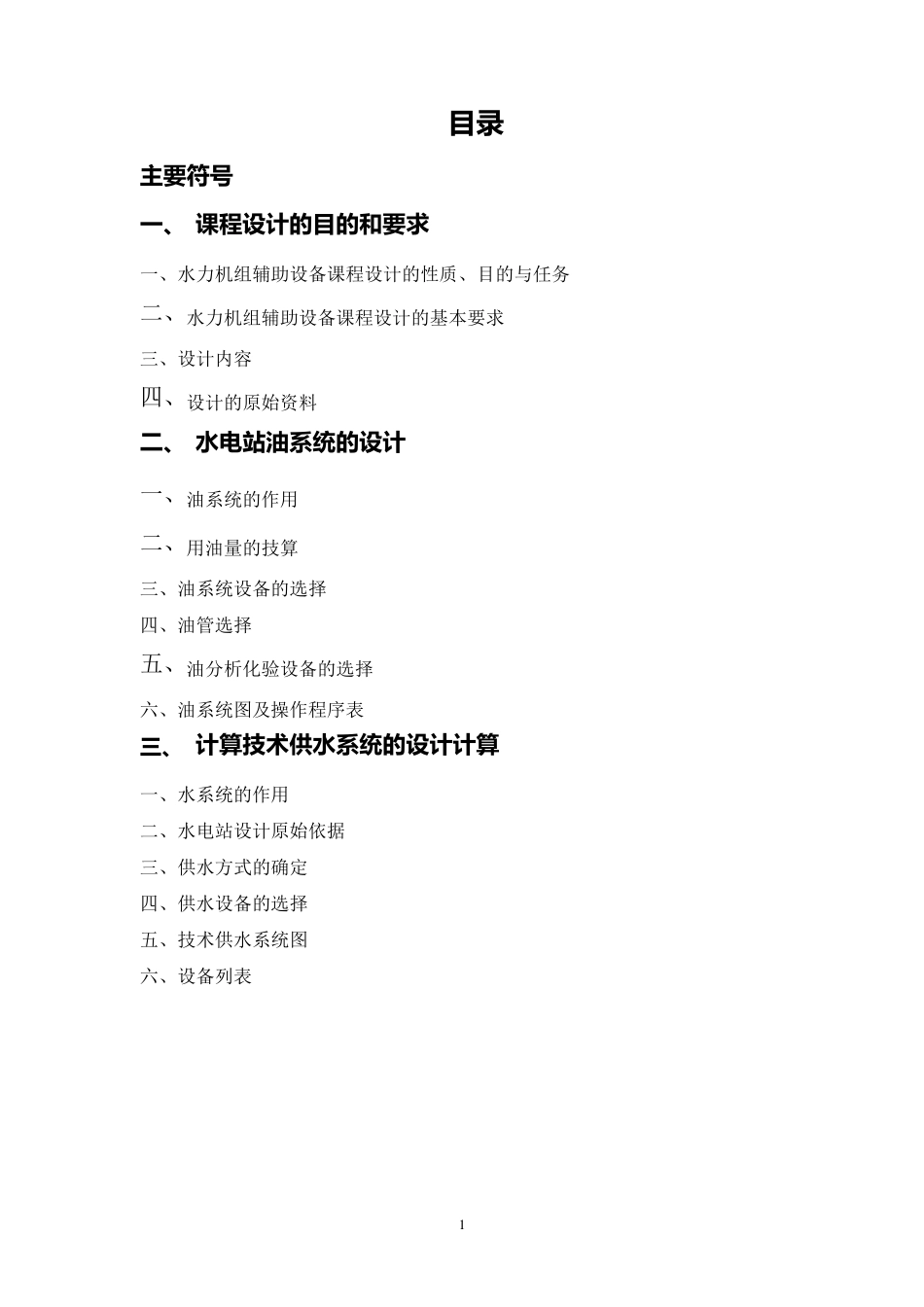

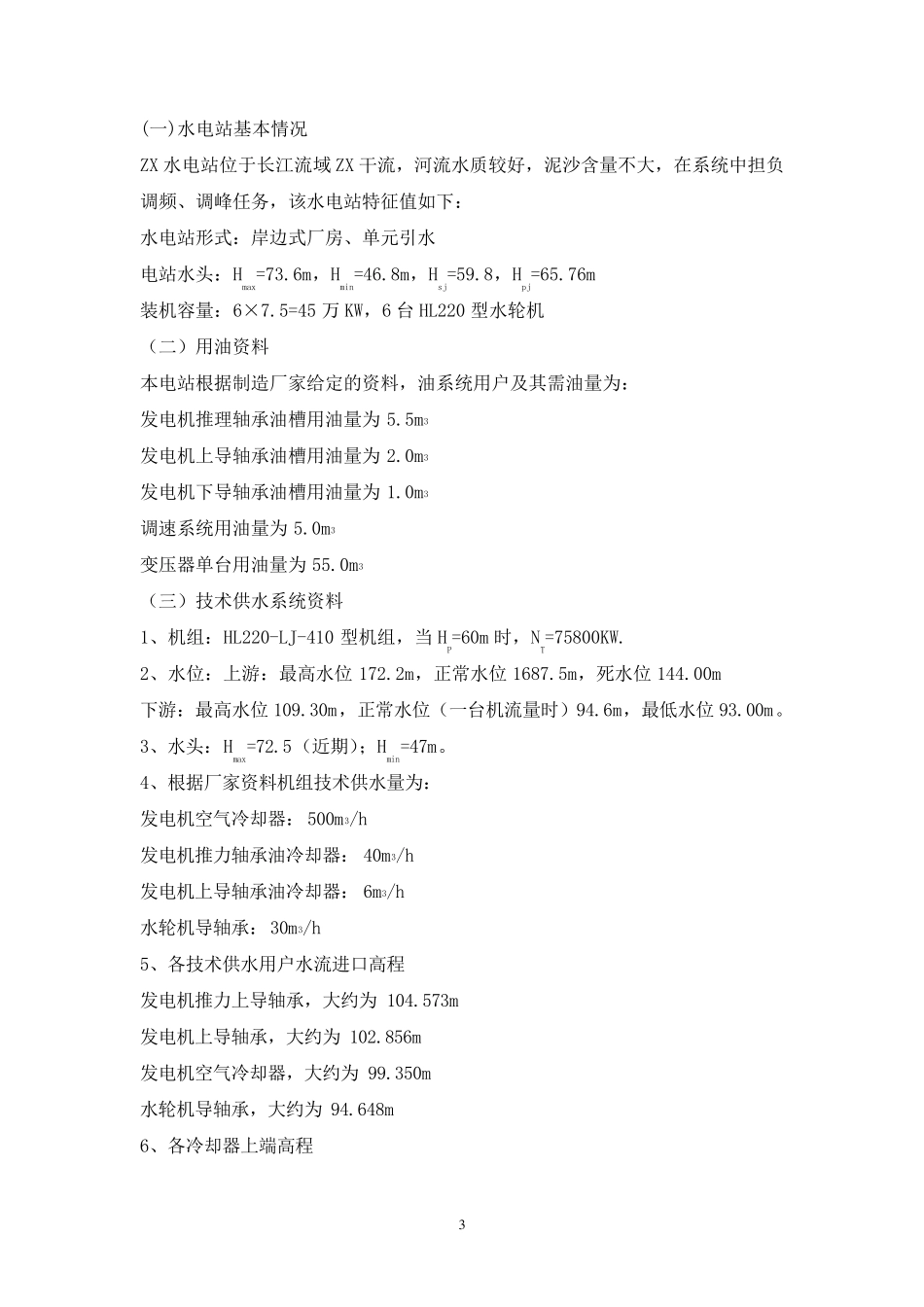

1 目 录 主 要 符 号 一 、 课程设计的目 的和要 求 一、水力机组辅助设备课程设计的性质、目的与任务 二、水力机组辅助设备课程设计的基本要求 三、设计内容 四、设计的原始资料 二、 水电站油系统的设计 一、油系统的作用 二、用油量的技算 三、油系统设备的选择 四、油管选择 五、油分析化验设备的选择 六、油系统图及操作程序表 三、 计算技术供水系统的设计计算 一、水系统的作用 二、水电站设计原始依据 三、供水方式的确定 四、供水设备的选择 五、技术供水系统图 六、设备列表 2 主要符号 V—体积，m3 d—管材直径，mm H—水头，m t—时间，min 或 h Q—生产率，m3/h N—机组出力，KW 下脚标 j—净油槽 y —运油槽 一、课程设计的目的和要求 一 、水力机组辅助设备课程设计的性质、目的与任务 水力机组辅助设备课程设计的任务是在完成水力机组设备课程的学习之后，所进行的一次综合性课程实训与检验。通过本次设计综合掌握水力发电机组辅助 设备基本原理和组成，培养独立工作能力，分析原始资料能力及相应的动手能力。要求学生按照设计指导教师给出的设计任务书，依据所掌握的职业知识，应用各种有效资料，独立完成计算说明书一份和油、水系统图。 二、水力机组辅助设备课程设计的基本要求 1 、设计指导教师应在接受该任务之后编写完设计指导书，在设计开始时下发给学生。特别要注意结合课程的教学和行业的技术发展。 2 、每一个学生独立完成计算说明书一份，油、水系统图，计算所用方法正确，系统设计合理，所绘的油、水系统图要符合生产实际的要求。 三、设计内容 1、设计地点 教室 2、设计内容 1）油系统：用油量计算。贮油设备及油处理设备的选择，油系统图及操作程序。 2）水系统：技术供水，用水量计算，水源，供水方式及设备配置，检修 排 水，排 水方式确定 排 水泵 选择，集 水井 设计，系统图。 四 、设计的原始资料 3 (一)水电站基本情况 ZX 水电站位于长江流域ZX 干流，河流水质较好，泥沙含量不大，在系统中担负调频、调峰任务，该水电站特征值如下： 水电站形式：岸边式厂房、单元引水 电站水头：Hmax=73.6m，Hmin=46.8m，Hsj=59.8，Hpj=65.76m 装机容量：6×7.5=45 万 KW，6 台 HL220 型水轮机 （二）用油资料 本电站根据制造厂家给定的资料，油系统用户及其需油量为： 发电机推理轴承油槽用油量为 5.5m3 发电机上导轴承油槽用...
