水厂设备安装施工工艺

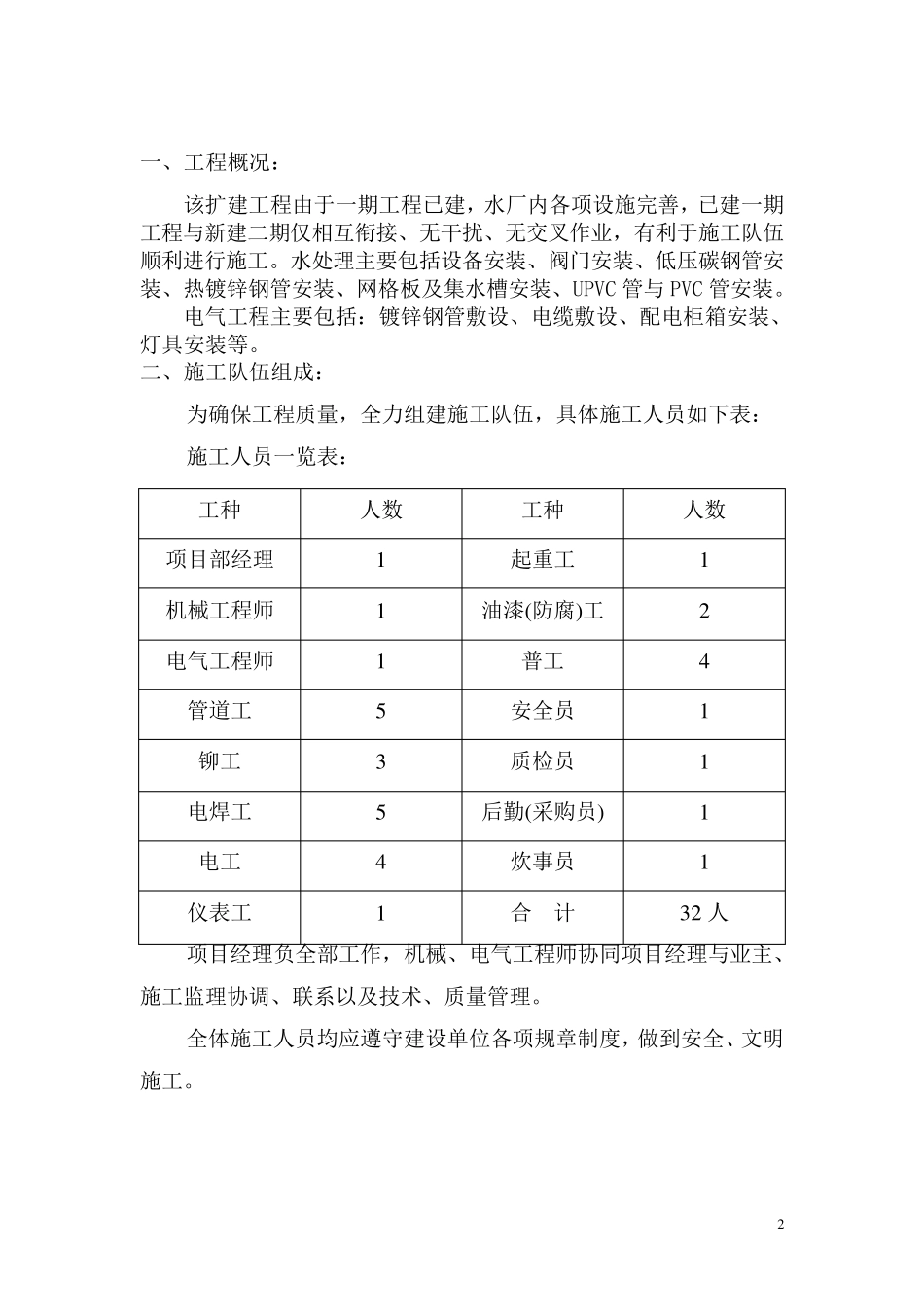

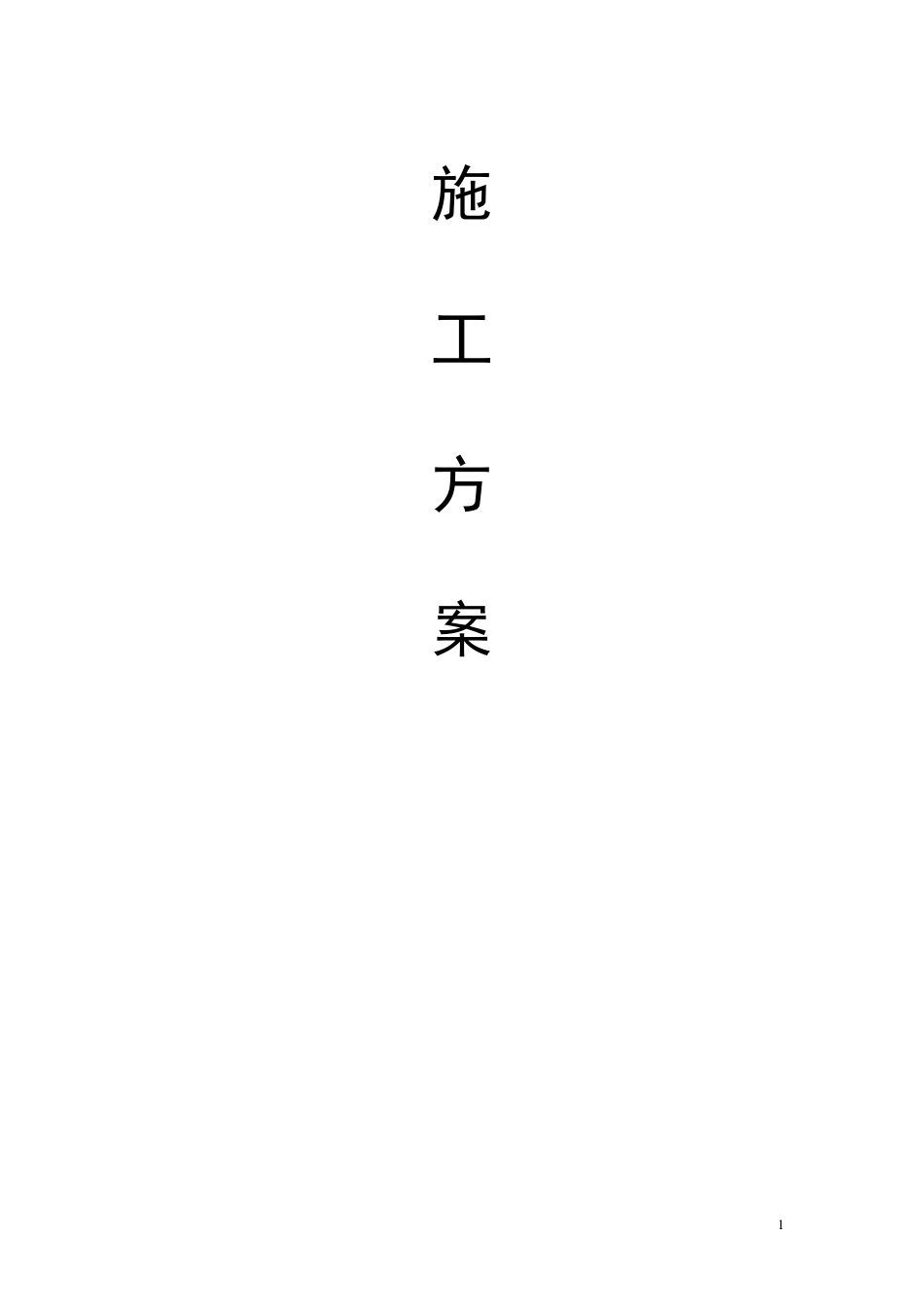

1 施 工 方 案 2 一、工程概况： 该扩建工程由于一期工程已建，水厂内各项设施完善，已建一期工程与新建二期仅相互衔接、无干扰、无交叉作业，有利于施工队伍顺利进行施工。水处理主要包括设备安装、阀门安装、低压碳钢管安装、热镀锌钢管安装、网格板及集水槽安装、UPVC 管与 PVC 管安装。 电气工程主要包括：镀锌钢管敷设、电缆敷设、配电柜箱安装、灯具安装等。 二、施工队伍组成： 为确保工程质量，全力组建施工队伍，具体施工人员如下表： 施工人员一览表： 工种 人数 工种 人数 项目部经理 1 起重工 1 机械工程师 1 油漆(防腐)工 2 电气工程师 1 普工 4 管道工 5 安全员 1 铆工 3 质检员 1 电焊工 5 后勤(采购员) 1 电工 4 炊事员 1 仪表工 1 合 计 3 2 人 项目经理负全部工作，机械、电气工程师协同项目经理与业主、施工监理协调、联系以及技术、质量管理。 全体施工人员均应遵守建设单位各项规章制度，做到安全、文明施工。 3 三、施工机具配置： 名称及规格 数量 备 注 直流电焊机 400A 4 交流电焊机 400A 3 二氧化碳保护焊机 350A 1 台 液压弯管机 1 台 氧乙炔切割 4 套 套丝机 1 台 水平仪 1 台 压弧焊机 1 台 喷涂工具 2 套 含空压机 1 台 砂轮切割机 1 台 汽车吊 1 辆 吨位根据实际情况确定 精制斜垫铁 120 块 焊条烘干机 1 台 分部工程施工方案如下 4 取水泵房内设备及配管工程安装方案 一、水泵安装施工工法 1 泵的开箱检查 1.1 泵的开箱检查应有甲方人员在场，开箱后应及时安装，以免损坏和零部件丢失。 1.2 泵的开箱检查主要是检查外观有否损坏、锈蚀，检查零部件有否缺少，并依次按装箱清单进行清点。 1.3 检查泵的主要安装尺寸与工程图纸是否一致。 1.4 开箱时泵的转动和滑动部件在防锈油未清除之前不要转动和滑动。 1.5 开箱检查完毕应做好开箱记录。如果发现问题应及时同有关人员协商处理。 2 泵的安装 2.1 安装前认真检查泵的安装基础尺寸，位置和标高，应符合图纸设计要求。 2.2 清理安装面的尘土和杂物，找正基准面，地脚螺栓上好润滑油。 2.3 一般整体出厂的泵不允许拆卸，具体情况应根据出厂技术文件进行，如果要拆进口泵，应在外方指导下进行，国产泵应在厂方指导下或技术文件指导下进行。 2.4 如果是驱动机与泵直接连接时，一般以泵的轴线为基准找正。如果驱动机与泵之间有中间...
