水压试验作业指导书VIP专享

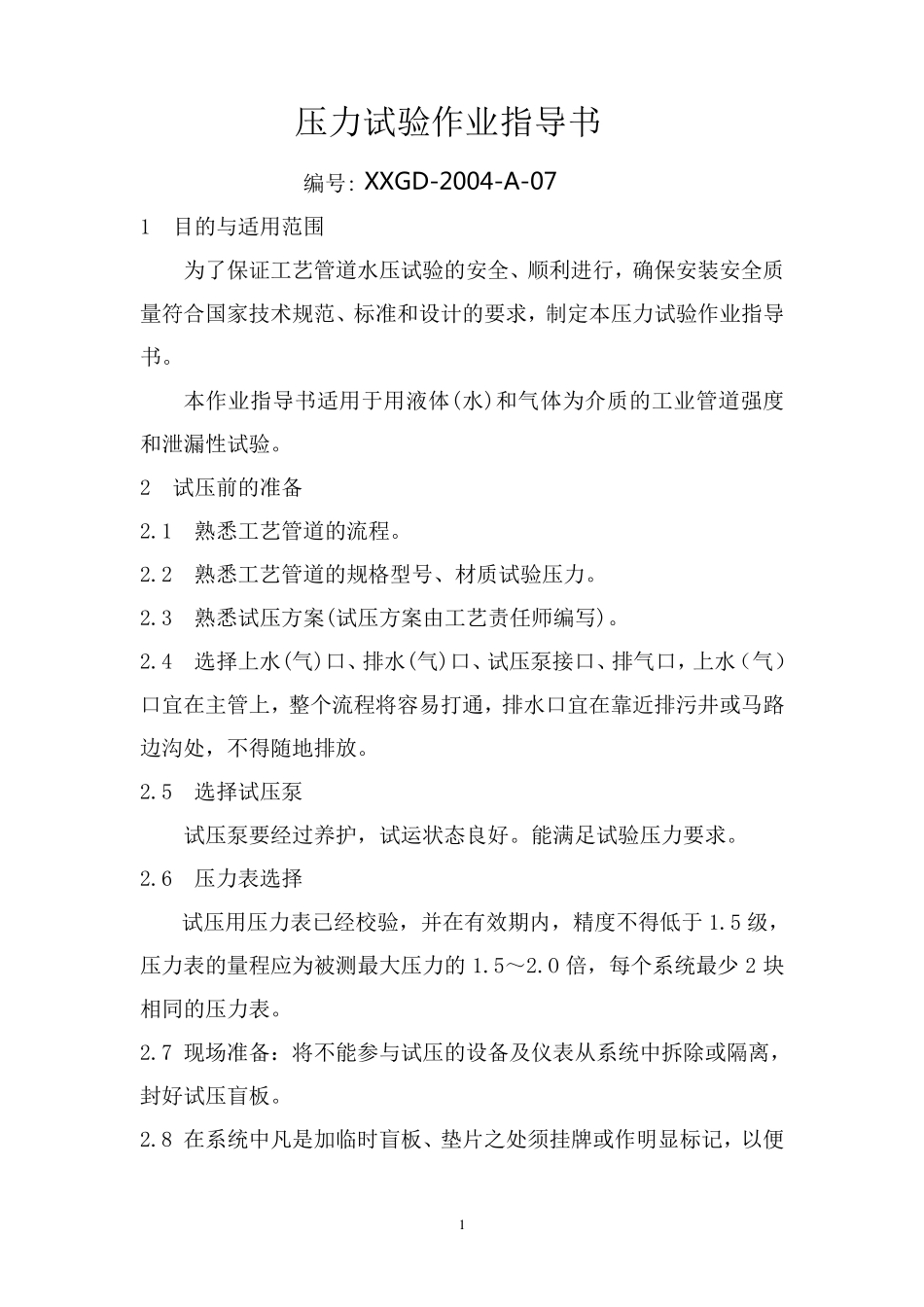

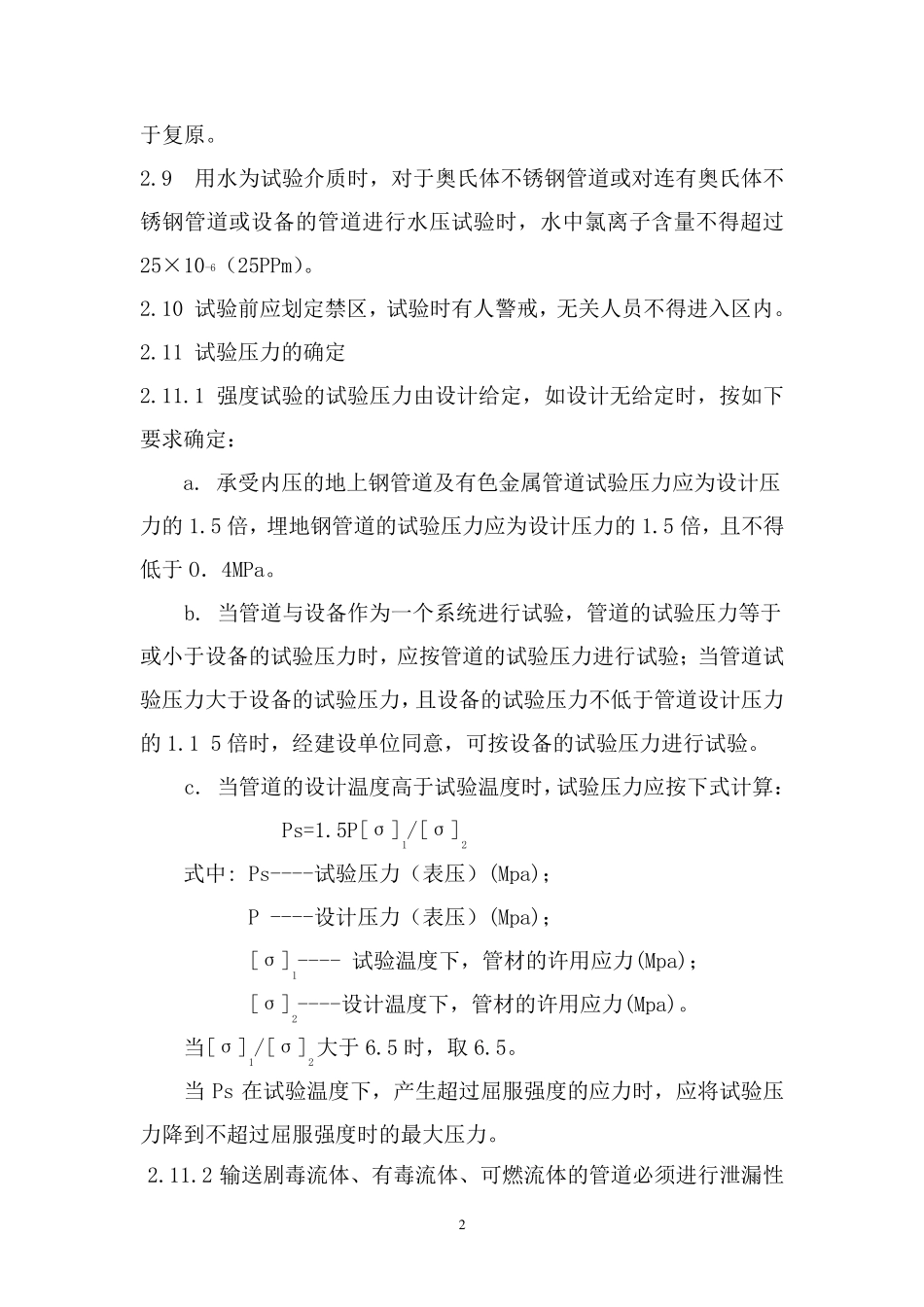

1 压力试验作业指导书 编号: XXGD-2004-A-07 1 目的与适用范围 为了保证工艺管道水压试验的安全、顺利进行，确保安装安全质量符合国家技术规范、标准和设计的要求，制定本压力试验作业指导书。 本作业指导书适用于用液体(水)和气体为介质的工业管道强度和泄漏性试验。 2 试压前的准备 2.1 熟悉工艺管道的流程。 2.2 熟悉工艺管道的规格型号、材质试验压力。 2.3 熟悉试压方案(试压方案由工艺责任师编写)。 2.4 选择上水(气)口、排水(气)口、试压泵接口、排气口，上水（气）口宜在主管上，整个流程将容易打通，排水口宜在靠近排污井或马路边沟处，不得随地排放。 2.5 选择试压泵 试压泵要经过养护，试运状态良好。能满足试验压力要求。 2.6 压力表选择 试压用压力表已经校验，并在有效期内，精度不得低于 1.5 级，压力表的量程应为被测最大压力的1.5～2.O 倍，每个系统最少2 块相同的压力表。 2.7 现场准备：将不能参与试压的设备及仪表从 系统中 拆 除 或隔 离 ，封 好试压盲 板 。 2.8 在系统中 凡 是 加 临 时 盲 板 、垫 片 之 处须 挂 牌 或作明 显 标记 ，以 便 2 于复原。 2.9 用水为试验介质时，对于奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行水压试验时，水中氯离子含量不得超过25×10-6（25PPm）。 2.10 试验前应划定禁区，试验时有人警戒，无关人员不得进入区内。 2.11 试验压力的确定 2.11.1 强度试验的试验压力由设计给定，如设计无给定时，按如下要求确定： a. 承受内压的地上钢管道及有色金属管道试验压力应为设计压 力的1.5 倍，埋地钢管道的试验压力应为设计压力的1.5 倍，且不得低于O．4MPa。 b. 当管道与设备作为一个系统进行试验，管道的试验压力等于 或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试 验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力 的1.1 5 倍时，经建设单位同意，可按设备的试验压力进行试验。 c. 当管道的设计温度高于试验温度时，试验压力应按下式计算： Ps=1.5P[σ]1/[σ]2 式中: Ps----试验压力（表压）(Mpa)； P ----设计压力（表压）(Mpa)； [σ]1---- 试验温度下，管材的许用应力(Mpa)； [σ]2----设计温度下，管材的许用应力(Mpa)。 当[σ]1/[σ]2大于6.5 时，取 6.5。 当 Ps 在试验温度下，产生超过屈服强度的应力时，应将试验压力降到不超过屈服...
