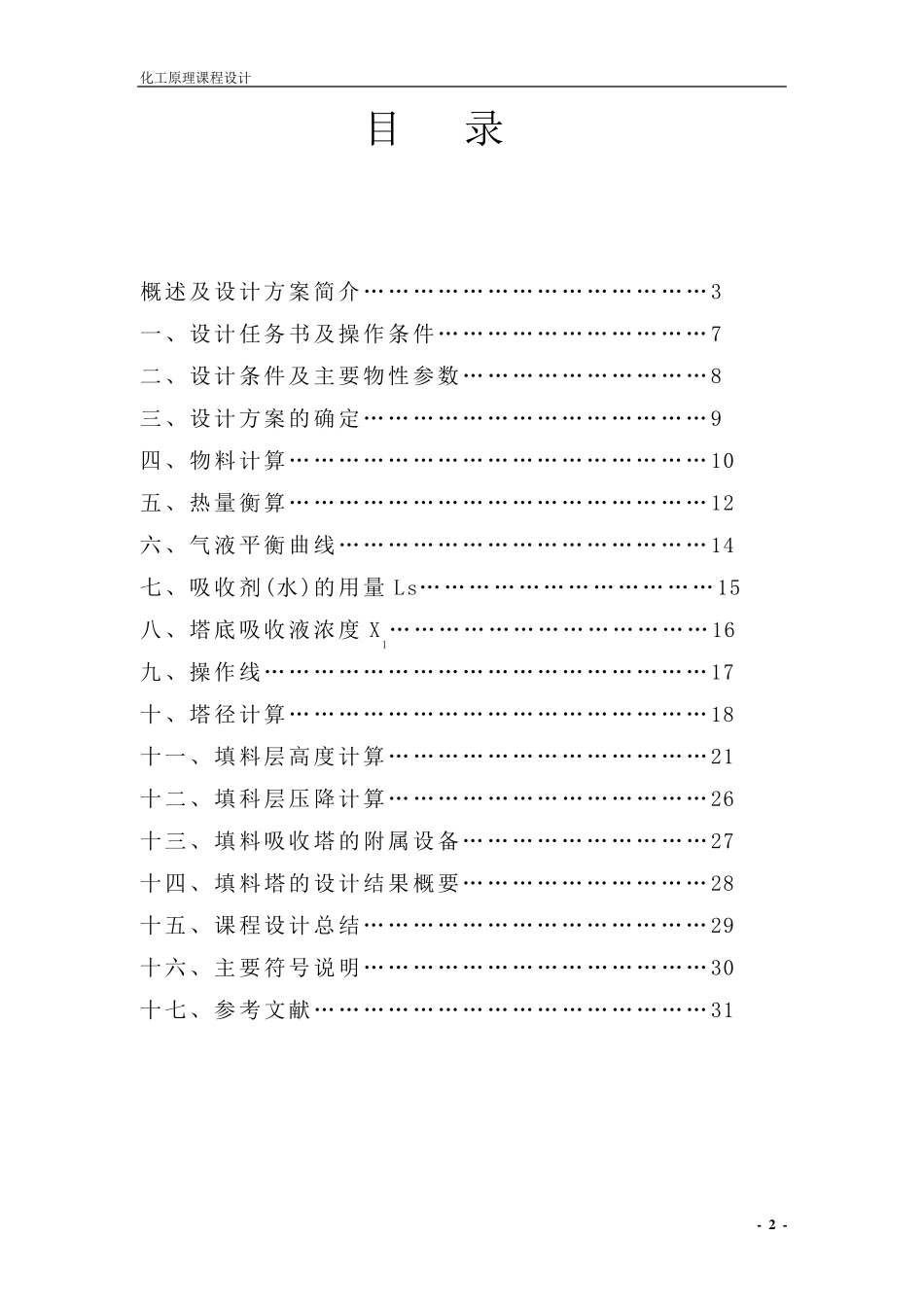

化工原理课程设计 - 2 - 目 录 概述及设计方案简介…………………………………… 3 一、设计任务书及操作条件…………………………… 7 二、设计条件及主要物性参数…………………………8 三、设计方案的确定…………………………………… 9 四、物料计算…………………………………………… 10 五、热量衡算…………………………………………… 12 六、气液平衡曲线……………………………………… 14 七、吸收剂(水)的用量 Ls……………………………… 15 八、塔底吸收液浓度 X1…………………… ……………16 九、操作线………………………………………………17 十、塔径计算……………………… ……………………18 十一、填料层高度计算…………………………………21 十二、填科层压降计算…………………………………26 十三、填料吸收塔的附属设备…………………… ……27 十四、填料塔的设计结果概要………………………… 28 十五、课程设计总结…………………………………… 29 十六、主要符号说明……………………… ……………30 十七、参考文献………………………… ………………31 化工原理课程设计 - 3 - 概述及设计方案简介 一、介绍 在化工、炼油、医药、食品及环境保护等工业部门，塔设备是一种重要的单元操作设备。其作用实现气— 液 相 或 液 — 液 相 之 间 的充 分接 触 ，从 而 达 到 相 际 间 进 行 传 质 及传 热 的过 程。它 广 泛 用于 蒸 馏 、吸收 、萃 取 、等单元操作，随 着 石 油、化工的迅 速 发 展 ，塔设备的合 理造 型 设计将 越 来 越 受 到 关 注 和 重视 。塔设备有 板 式 塔和 填 料 塔两 种形式 ，下 面 我 们 就 填 料 塔展 开 叙 述。 填 料 塔的基 本 特 点 是结 构 简单，压 力 降 小 ，传 质 效 率 高 ，便 于采用耐腐蚀材料 制造 等，对于 热 敏性及容易发 泡的物料 ，更显出其优越 性。过 去，填 料 塔多推荐用于 0.6～0.7m 以下 的塔径。近年来 ，随着 高 效 新型 填 料 和 其他高 性能塔内件的开 发 ，以及人们 对填 料 流 体 力学 、放 大 效 应 及传 质 机 理的深 入 研 究 ，使 填 料 塔技 术 得 到 了 迅 速 发 展 。 气体 吸 收 过 程是化工生 产 中 常 用的气体 混 合 物...
