水地暖专项施工方案

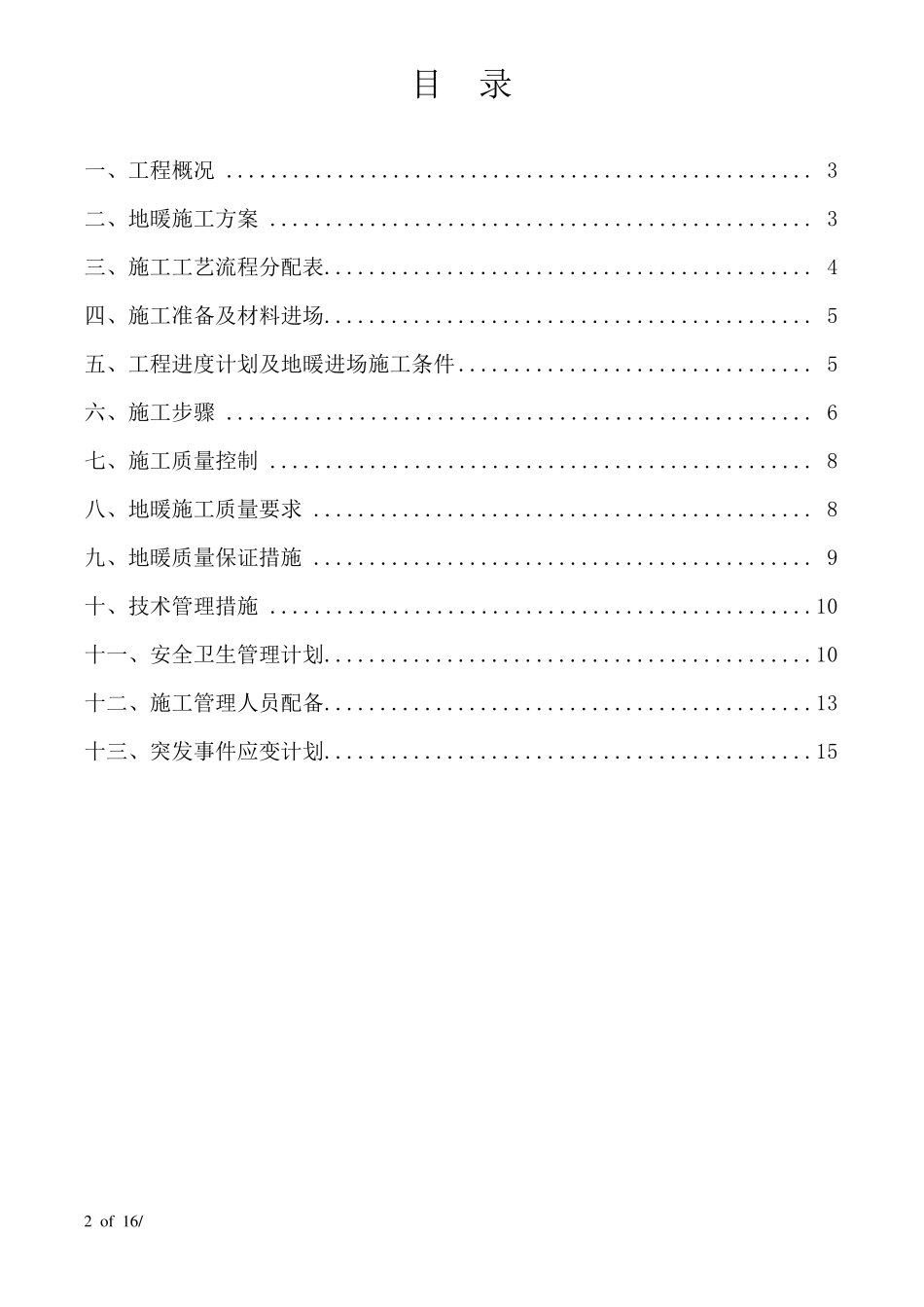

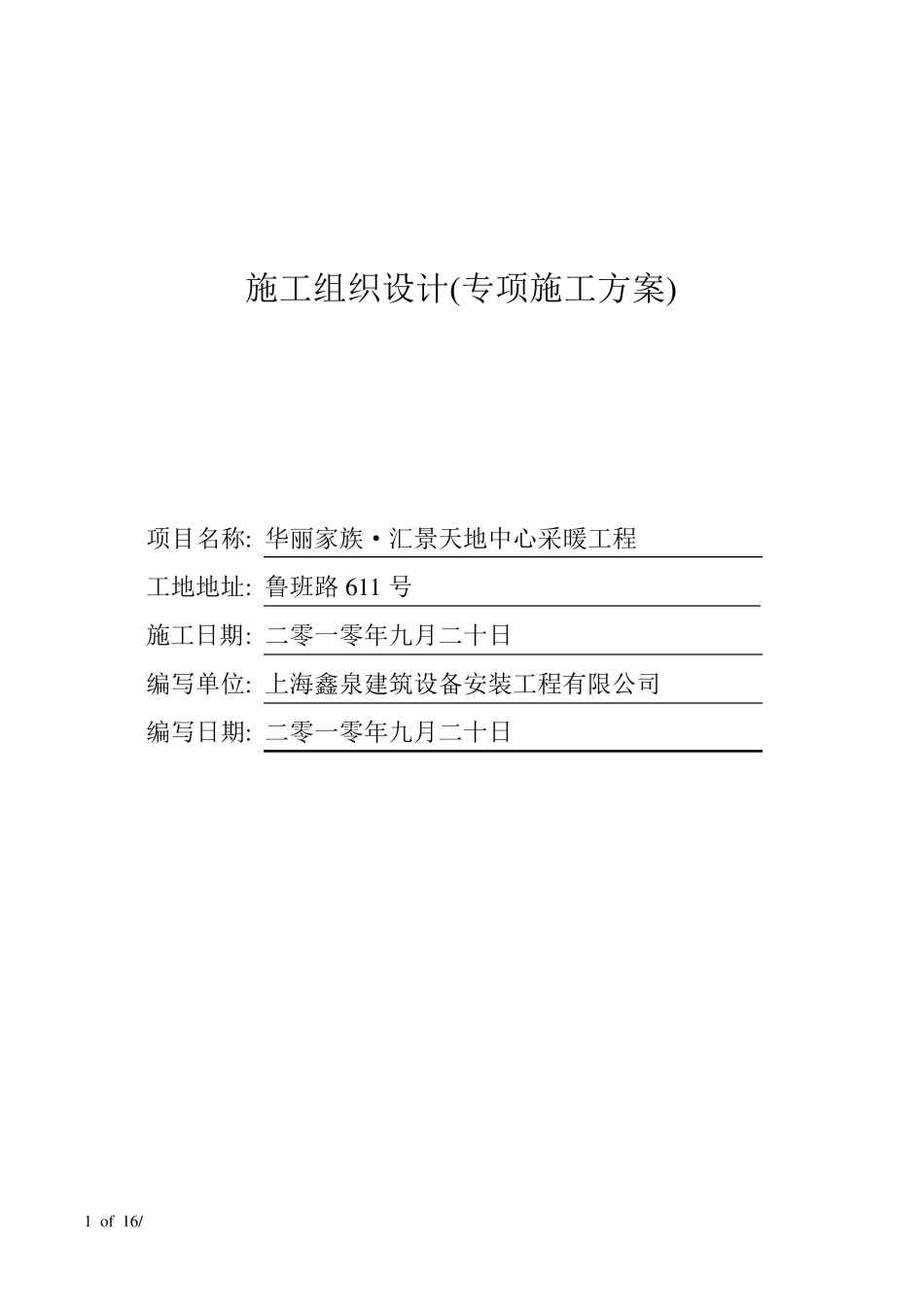

1 o f 16/ 施工组织设计(专项施工方案) 项目名称: 华丽家族·汇景天地中心采暖工程 工地地址: 鲁班路 611 号 施工日期: 二零一零年九月二十日 编写单位: 上海鑫泉建筑设备安装工程有限公司 编写日期: 二零一零年九月二十日 2 o f 16/ 目 录 一、工程概况 ..................................................... 3 二、地暖施工方案 ................................................. 3 三、施工工艺流程分配表............................................ 4 四、施工准备及材料进场............................................ 5 五、工程进度计划及地暖进场施工条件 ................................ 5 六、施工步骤 ..................................................... 6 七、施工质量控制 ................................................. 8 八、地暖施工质量要求 ............................................. 8 九、地暖质量保证措施 ............................................. 9 十、技术管理措施 .................................................10 十一、安全卫生管理计划............................................10 十二、施工管理人员配备............................................13 十三、突发事件应变计划............................................15 3 o f 16/ 一、工程概况： 工程名称：华丽家族·汇景天地中心采暖工程 子 项：A 户型 96 套、B 户型 96 套 工程内容：低温热水湿法散热地板采暖系统 数 量：共计 192 套 二、地暖施工方案： 1. 地暖构造做法 边角层保温带50mm宽豆石混凝土层采暖管16mm反射膜地暖铺设剖面图湿法 结构层面层及粘贴层 (甲方完成)保温层 钢丝网 ① 绝热层：采用 20mm 挤塑式聚苯乙烯保温板，阻止或减少供暖系统热损失。 ② 边界保温带：采用 50mm 宽的带粘性的橡塑边界保温带。地板辐射供暖系统与墙、柱等构件间的绝热构造，边界保温带应允许 5mm 的可压缩量。 ③ 钢丝网：由低碳钢丝编织成的网，用于扎带固定塑料管。 ④ 分、集水器：连接多个环路的部件。配有放气装置。分、集水器为铜质产品，管口与塑料管采用卡套连接。分、集水器与干（立）管之间安装球阀。 ⑤ 地暖管：高 温聚乙烯管（PERT 管）以 乙烯和 辛 烯共聚制 成的线 性中密 度 乙烯共聚...
