水塘围堰施工方案1

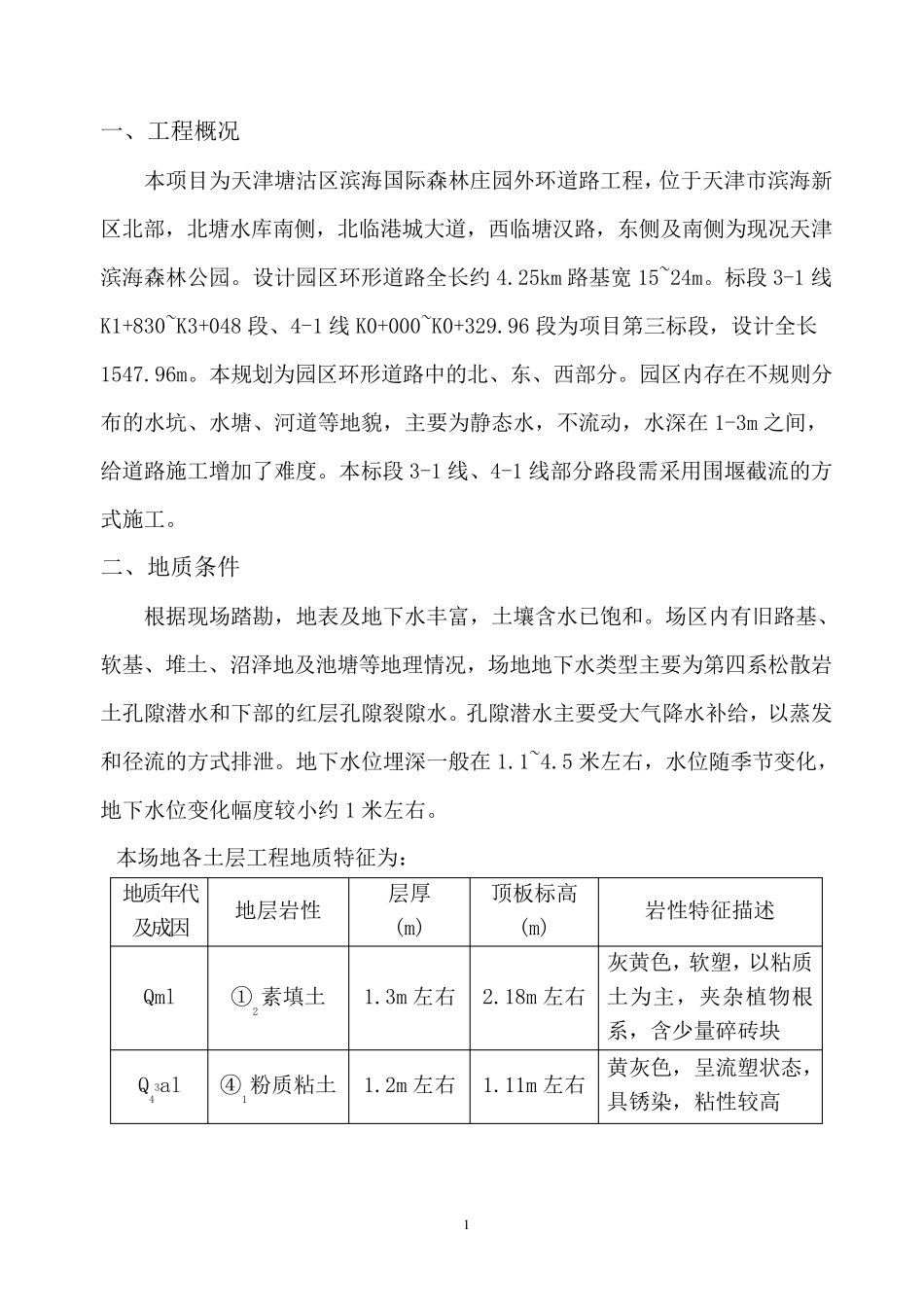

1 一 、 工 程 概 况 本 项 目 为 天 津 塘 沽 区 滨 海 国 际 森 林 庄 园 外 环 道 路 工 程 ， 位 于 天 津 市 滨 海 新区 北 部 ， 北 塘 水 库 南 侧 ， 北 临 港 城 大 道 ， 西 临 塘 汉 路 ， 东 侧 及 南 侧 为 现 况 天 津滨 海 森 林 公 园 。 设 计 园 区 环 形 道 路 全 长 约 4.25km 路 基 宽 15~24m。 标 段 3-1 线K1+830~K3+048 段 、 4-1 线 K0+000~K0+329.96 段 为 项 目 第 三 标 段 ， 设 计 全 长1547.96m。 本 规 划 为 园 区 环 形 道 路 中 的 北 、 东 、 西 部 分 。 园 区 内 存 在 不 规 则 分布 的 水 坑 、 水 塘 、 河 道 等 地 貌 ， 主 要 为 静 态 水 ， 不 流 动 ， 水 深 在 1-3m 之 间 ，给 道 路 施 工 增 加 了 难 度 。 本 标 段 3-1 线 、 4-1 线 部 分 路 段 需 采 用 围 堰 截 流 的 方式 施 工 。 二 、 地 质 条 件 根 据 现 场 踏 勘 ， 地 表 及 地 下 水 丰 富 ， 土 壤 含 水 已 饱 和 。 场 区 内 有 旧 路 基 、软 基 、 堆 土 、 沼 泽 地 及 池 塘 等 地 理情况 ， 场 地 地 下 水 类型主 要 为 第 四系松散岩土 孔隙潜水 和 下 部 的 红层孔隙裂隙水 。 孔隙潜水 主 要 受大 气降水 补给 ， 以蒸发和 径流 的 方 式 排泄。 地 下 水 位 埋深 一 般在 1.1~4.5 米左右， 水 位 随季节变化，地 下 水 位 变化幅度 较小约 1 米左右。 本 场 地 各土 层工 程 地 质 特征为 ： 地 质 年代及 成因 地 层岩性 层厚 (m) 顶板标 高 (m) 岩性特征描述 Qml ①2素填土 1.3m 左右 2.18m 左右 灰黄色， 软 塑， 以粘质土 为 主 ， 夹杂植物根系， 含 少量碎砖块 Q43al ④1粉质 粘土 1.2m 左右 1.11m 左右 黄灰色， 呈流 塑状态 ，具锈染， 粘性较高 2 Q42m ⑥1淤泥质粘土 1.23m 左右 -0.09m 左右 灰色，呈软塑状态，含贝壳，以淤泥质粘土为主，局部夹淤泥 ⑥2粉土 2.68m 左右 -1.32m 左右 灰色，含贝壳，稍密，湿，土质较均匀 ⑥3粉质粘土 5.78m 左右 -4.00m 左右 黄灰色，呈软塑状态，含少量贝壳...
