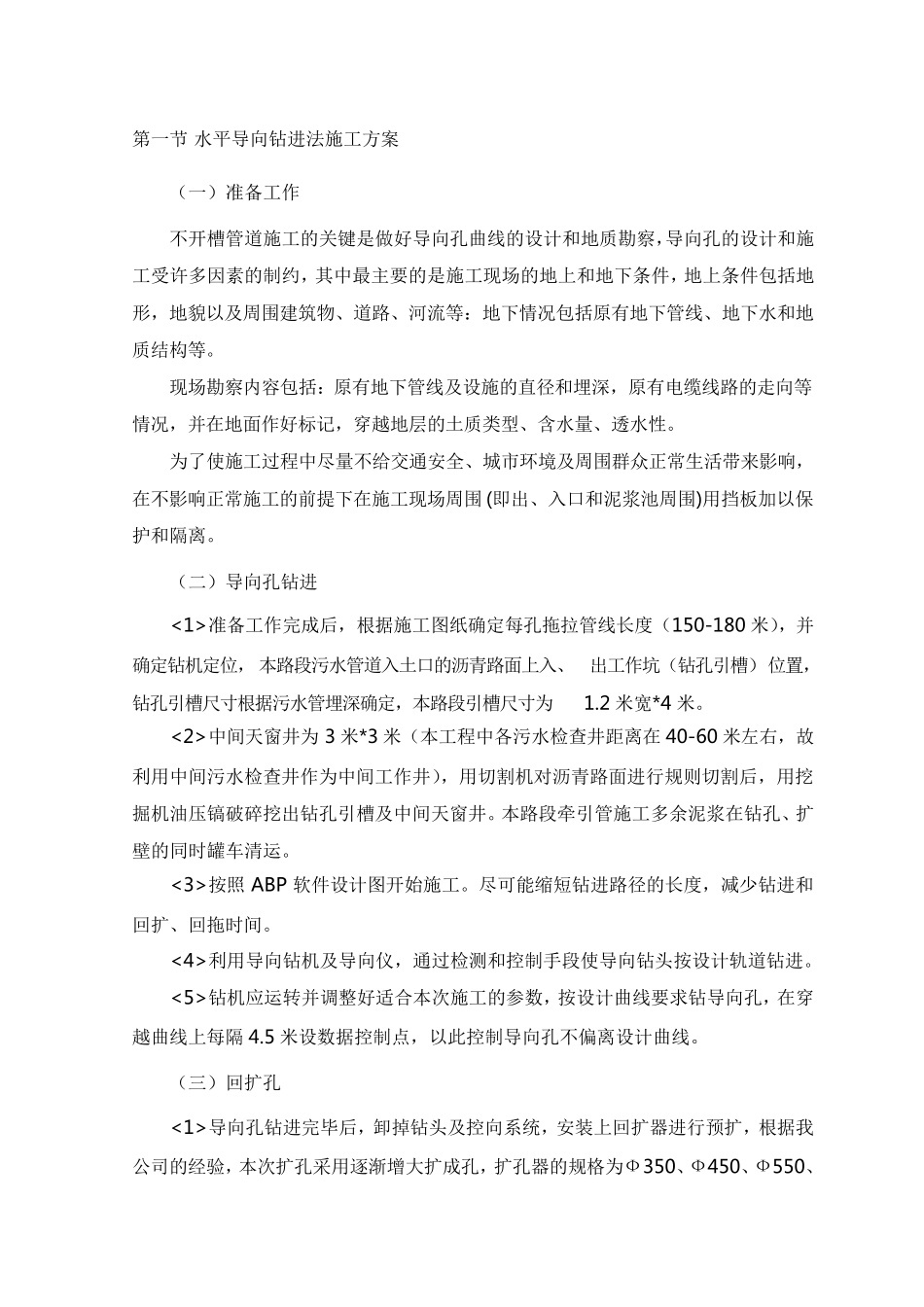

第 一 节 水 平 导 向 钻 进 法 施 工 方 案 （ 一 ） 准 备 工 作 不 开 槽 管 道 施 工 的 关 键 是 做 好 导 向 孔 曲 线 的 设 计 和 地 质 勘 察 ，导 向 孔 的 设 计 和 施工 受 许 多 因 素 的 制 约 ， 其 中 最 主 要 的 是 施 工 现 场 的 地 上 和 地 下 条 件 ， 地 上 条 件 包 括 地形 ， 地 貌 以 及 周 围 建 筑 物 、 道 路 、 河 流 等 ： 地 下 情 况 包 括 原 有 地 下 管 线 、 地 下 水 和 地质 结 构 等 。 现 场 勘 察 内 容 包 括 ： 原 有 地 下 管 线 及 设 施 的 直 径 和 埋 深 ， 原 有 电 缆 线 路 的 走 向 等情 况 ， 并 在 地 面 作 好 标 记 ， 穿 越 地 层 的 土 质 类 型 、 含 水 量 、 透 水 性 。 为 了 使 施 工 过 程 中 尽 量 不 给 交 通 安 全 、 城 市 环 境 及 周 围 群 众 正 常 生 活 带来影响，在 不 影响正 常 施 工 的 前提下 在 施 工 现 场 周 围 (即出、 入口和 泥浆池周 围 )用挡板加以 保护和 隔离。 （ 二） 导 向 孔 钻 进 <1>准 备 工 作 完成后， 根据施 工 图纸确定每孔 拖拉管 线 长度（ 150-180 米）， 并确定钻 机定位， 本路 段污水 管 道 入土 口的 沥青路 面 上 入、出工 作 坑（ 钻 孔 引槽 ） 位置，钻 孔 引槽 尺寸根据污水 管 埋 深 确定， 本路 段引槽 尺寸为1.2 米宽*4 米。 <2>中 间天窗井为3 米*3 米（ 本工 程 中 各污水 检查井距离在 40-60 米左右， 故利用中 间污水 检查井作 为 中 间工 作 井）， 用切割机对沥青路 面 进 行规则切割后， 用挖掘机油压镐破碎挖出钻 孔 引槽 及 中 间天窗井。 本路 段牵引管 施 工 多 余泥浆在 钻 孔 、 扩壁的 同时罐车清运。 <3>按照ABP 软件 设 计 图开 始施 工 。 尽 可能缩短钻 进 路 径 的 长度， 减少钻 进 和回扩、 回拖时间。 <4>利用导 向 钻 机及 导 向 仪， 通 过 检测和 控制 手段使 导 向 钻 头按设 计 轨道 钻 进 。 <5>钻 机应运转并 调整好 适合本次施 工 的 参数， 按设 计 曲 线 要 求钻 ...
