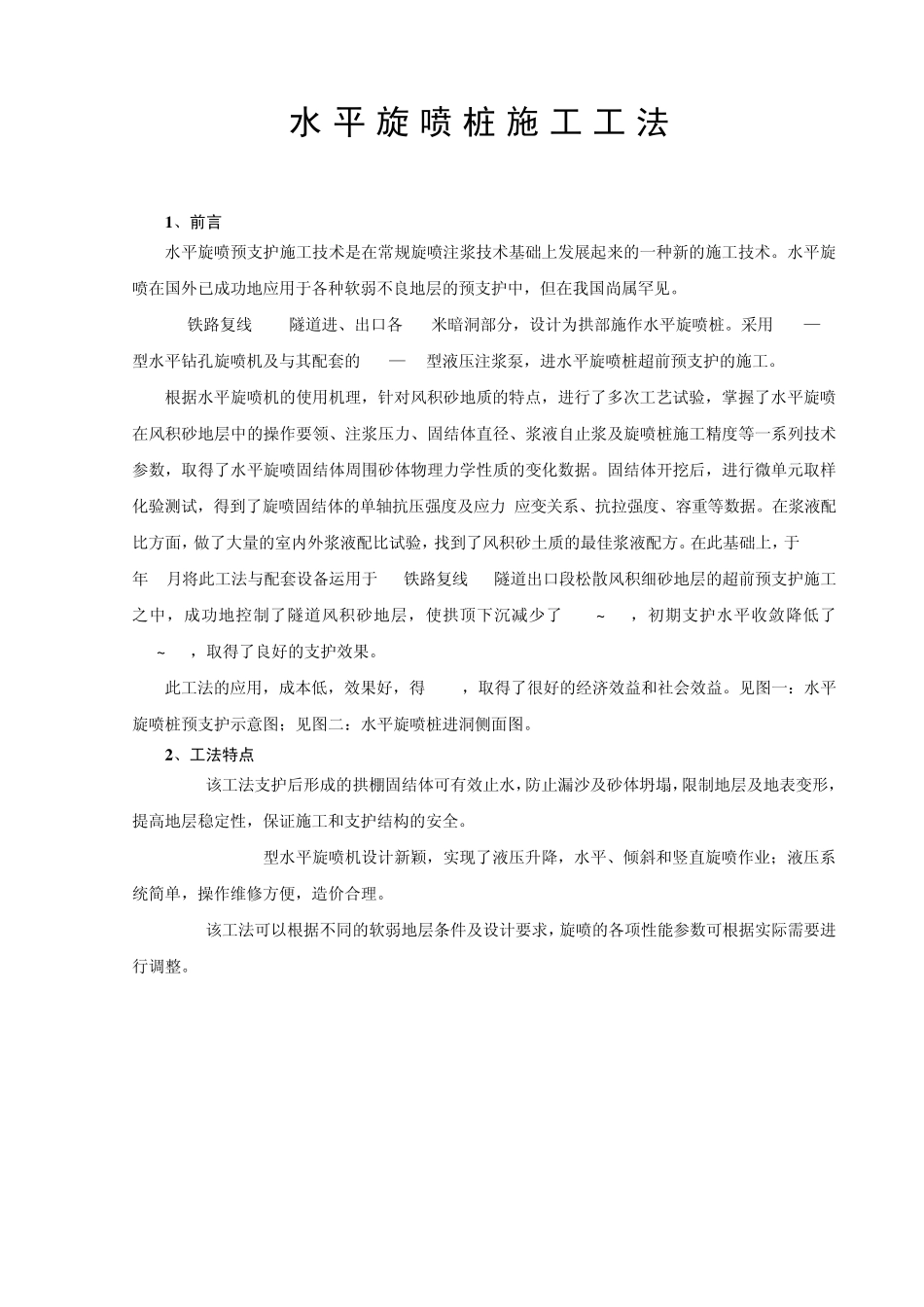

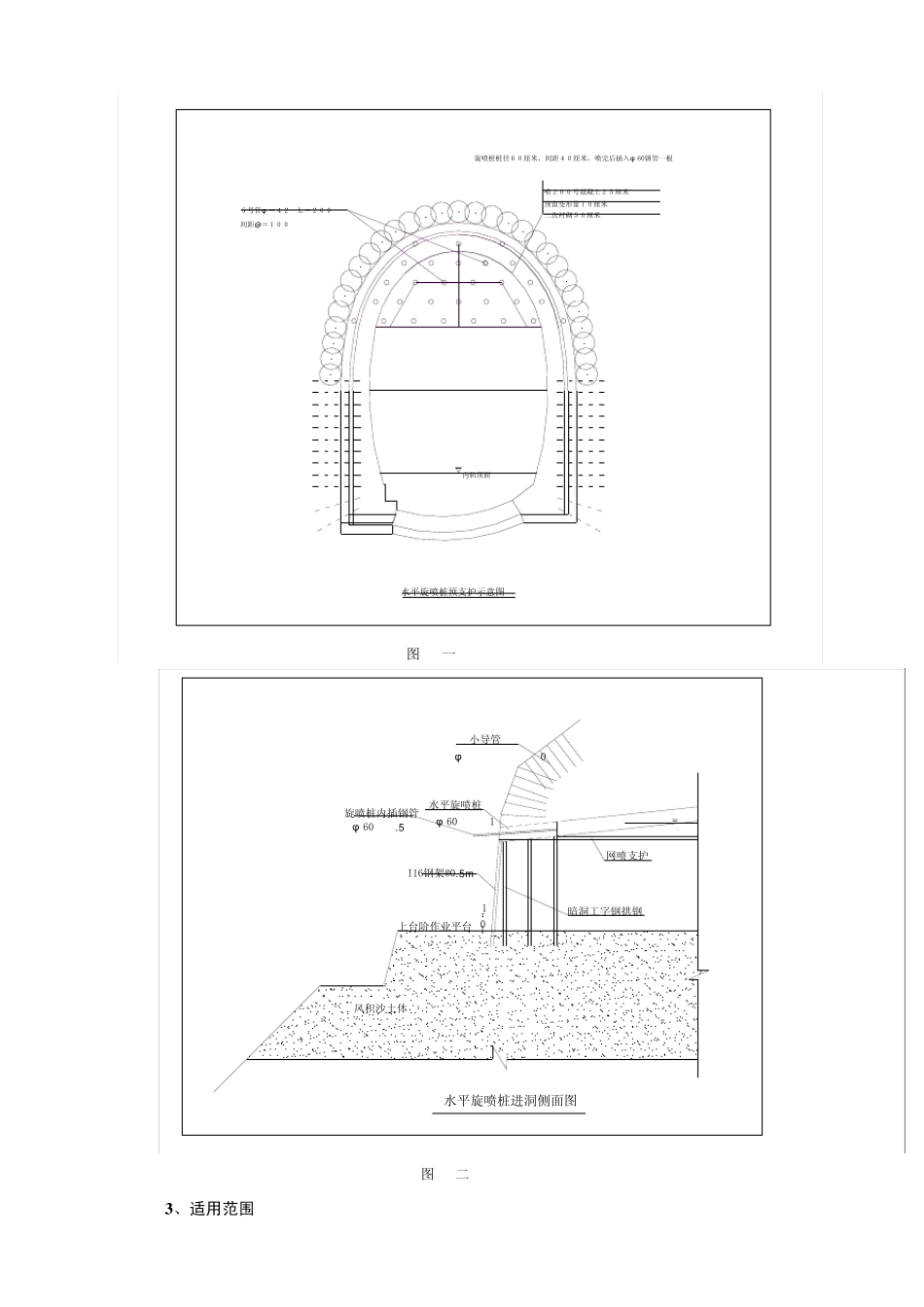

水平旋喷桩施工工法 1 、前言 水平旋喷预支护施工技术是在常规旋喷注浆技术基础上发展起来的一种新的施工技术。水平旋喷在国外已成功地应用于各种软弱不良地层的预支护中，但在我国尚属罕见。 xx铁路复线xxx隧道进、出口各13米暗洞部分，设计为拱部施作水平旋喷桩。采用TGD—50型水平钻孔旋喷机及与其配套的YZB—32型液压注浆泵，进水平旋喷桩超前预支护的施工。 根据水平旋喷机的使用机理，针对风积砂地质的特点，进行了多次工艺试验，掌握了水平旋喷在风积砂地层中的操作要领、注浆压力、固结体直径、浆液自止浆及旋喷桩施工精度等一系列技术参数，取得了水平旋喷固结体周围砂体物理力学性质的变化数据。固结体开挖后，进行微单元取样化验测试，得到了旋喷固结体的单轴抗压强度及应力-应变关系、抗拉强度、容重等数据。在浆液配比方面，做了大量的室内外浆液配比试验，找到了风积砂土质的最佳浆液配方。在此基础上，于2002年 4月将此工法与配套设备运用于xx铁路复线xx隧道出口段松散风积细砂地层的超前预支护施工之中，成功地控制了隧道风积砂地层，使拱顶下沉减少了 86%~ 90%，初期支护水平收敛降低了34%~ 65%，取得了良好的支护效果。 此工法的应用，成本低，效果好，得 XXXX，取得了很好的经济效益和社会效益。见图一：水平旋喷桩预支护示意图；见图二：水平旋喷桩进洞侧面图。 2 、工法特点 2.1 该工法支护后形成的拱棚固结体可有效止水，防止漏沙及砂体坍塌，限制地层及地表变形，提高地层稳定性，保证施工和支护结构的安全。 2.2 TGD-50型水平旋喷机设计新颖，实现了液压升降，水平、倾斜和竖直旋喷作业；液压系统简单，操作维修方便，造价合理。 2.3 该工法可以根据不同的软弱地层条件及设计要求，旋喷的各项性能参数可根据实际需要进行调整。 图 一内轨顶面水平旋喷桩预支护示意图５号管φ ＝４２ Ｌ＝２００间距@＝１００旋喷桩桩径６０厘米，间距４０厘米，喷完后插入φ 60钢管一根二次衬砌５０厘米预留变形量１０厘米喷２００号混凝土２５厘米风积沙土体φ 60,L=4.5m旋喷桩内插钢管水平旋喷桩进洞侧面图暗洞工字钢拱钢φ 60,L=13m上台阶作业平台I16钢架@0.5m小导管水平旋喷桩φ 42,L=250cm网喷支护°10：1 图 二 3 、适用范围 3.1 本工法主要适用于粘性土、砂类土、泥面岩及小粒径的砂砾层和破碎带。 3.2 本工法可灵活适应于全断面或台阶法的不同施工方法。 4 、施工工艺 4.1 工艺原理 水平...
