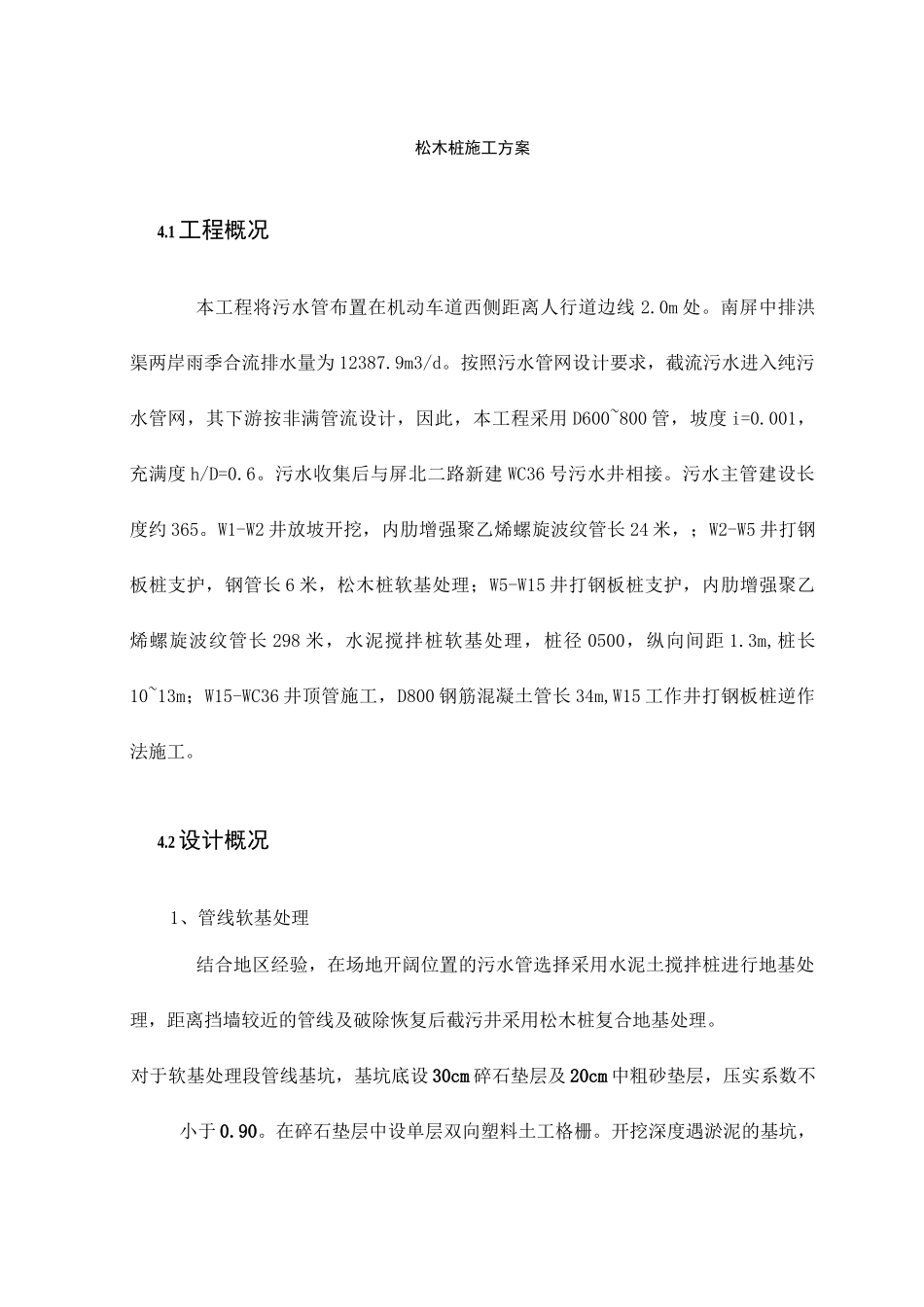

松木桩施工方案4.1 工程概况本工程将污水管布置在机动车道西侧距离人行道边线 2.0m 处。南屏中排洪渠两岸雨季合流排水量为 12387.9m3/d。按照污水管网设计要求，截流污水进入纯污水管网，其下游按非满管流设计，因此，本工程采用 D600~800 管，坡度 i=0.001，充满度 h/D=0.6。污水收集后与屏北二路新建 WC36 号污水井相接。污水主管建设长度约 365。W1-W2 井放坡开挖，内肋增强聚乙烯螺旋波纹管长 24 米，；W2-W5 井打钢板桩支护，钢管长 6 米，松木桩软基处理；W5-W15 井打钢板桩支护，内肋增强聚乙烯螺旋波纹管长 298 米，水泥搅拌桩软基处理，桩径 0500，纵向间距 1.3m,桩长10~13m；W15-WC36 井顶管施工，D800 钢筋混凝土管长 34m,W15 工作井打钢板桩逆作法施工。4.2 设计概况1、管线软基处理结合地区经验，在场地开阔位置的污水管选择采用水泥土搅拌桩进行地基处理，距离挡墙较近的管线及破除恢复后截污井采用松木桩复合地基处理。对于软基处理段管线基坑，基坑底设 30cm 碎石垫层及 20cm 中粗砂垫层，压实系数不小于 0.90。在碎石垫层中设单层双向塑料土工格栅。开挖深度遇淤泥的基坑，需抛填片石 0.5m 深。左蜜料土工土工格栅置于瀾厚祥石蛰层k 钢板180弋尾径 lQcnif 桩长管线软基处理松木桩处理:管线松木桩处理 平面图（一） B-B 断面 曆 iflyVWJTOMWPW7中粗砂筮基戏如碎石一层塑科土工格栅土工格栅置于 300 翳石垫层F）林诈塗搭钢板\t桩长 fin管线松木桩处理平面图（二） H1中粗砂垫层 20 瓠 眸石蛰层閱血16QQ::-.-||、■::::■■;■=__ ■ G^r松本耗尾隹 1Q 皿桩F截污井软基处理平面布X，-■,-■.-■z，-■一层噩料土：E格at,//////Z//■■-'///・土工格 8!置+300ff»石垫4+4+H44-I+++++H++^+++U*4(XH-2tl50=4700F-F 剖面图 400200A(2100)200400J*J*kJTfF3300TT1ff■»]500 辿 00 闸阀 井 软基处理予面布置图 4G 剖面 松木MBIOCJII-倉(0闰)GJOOQQOOOOOOOO000O0OOOOOOSOV-Q8〔003)er)§400400200A(1800)00001400x1800 闸阀井软基处理平面 布置 | 2600松木桩采用人工配合机械插打，机械采用 PC200 挖机。施工流程：桩位放线-打松木桩-回填碎石用液压挖掘机打桩时需两人扶桩就位，将挖斗倒过来扣压木桩，将木桩压入地基一定深度自稳，然后让扶桩人走开，由挖掘机将松木桩压下去，一般每 3〜5min 即可打一条桩，工效较高。为了使挤密效果好，提高地基承载力，打桩时...
