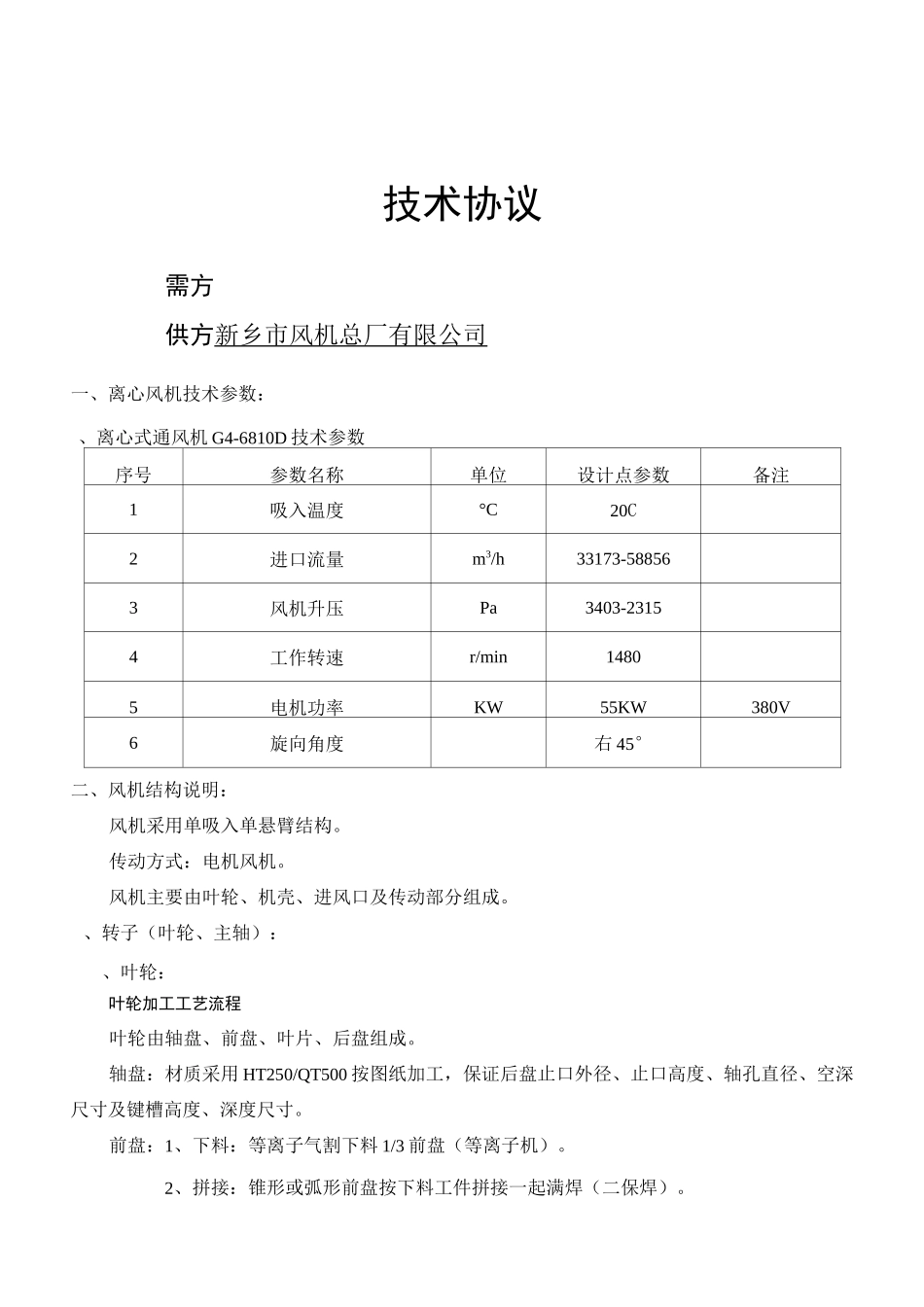

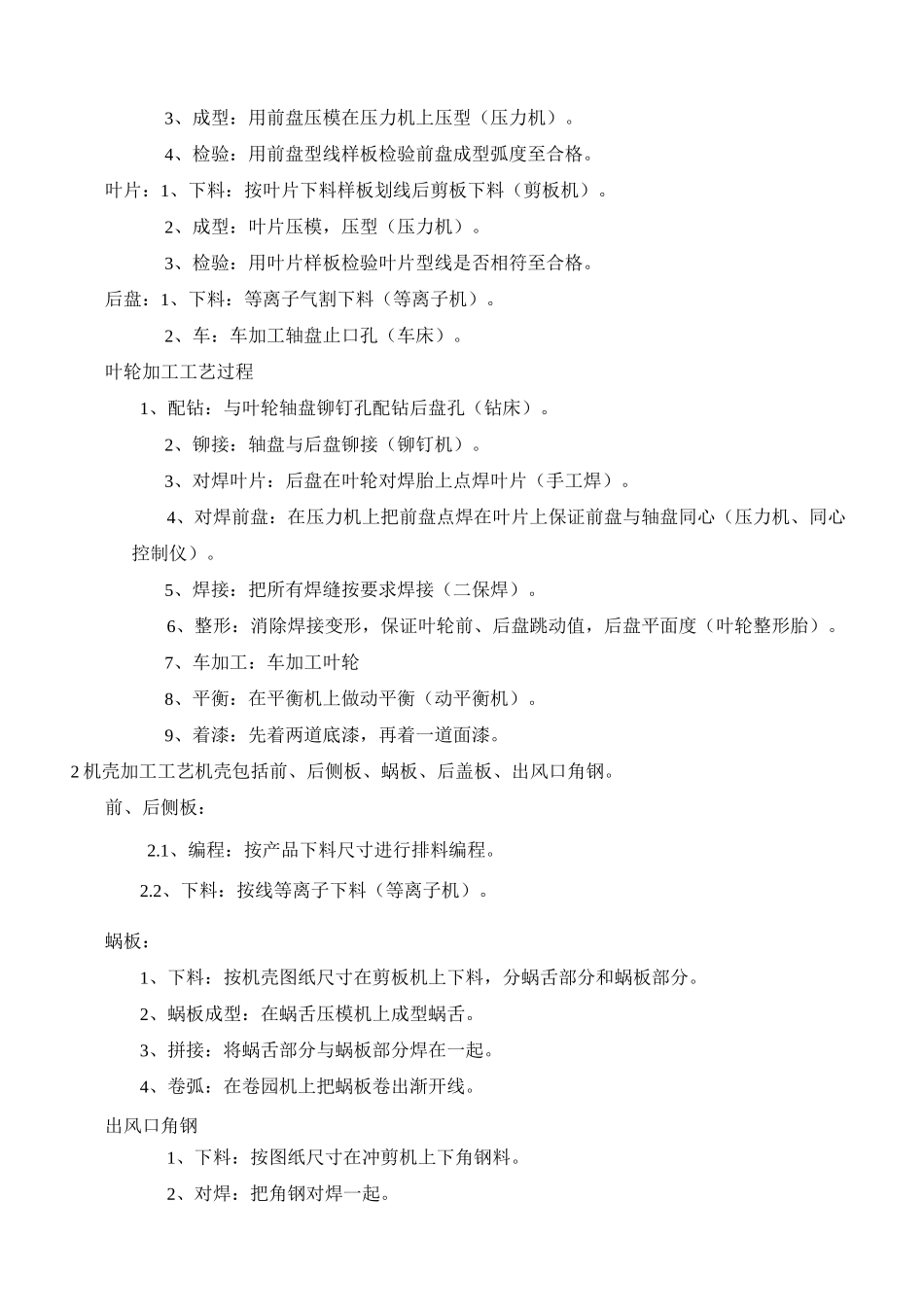

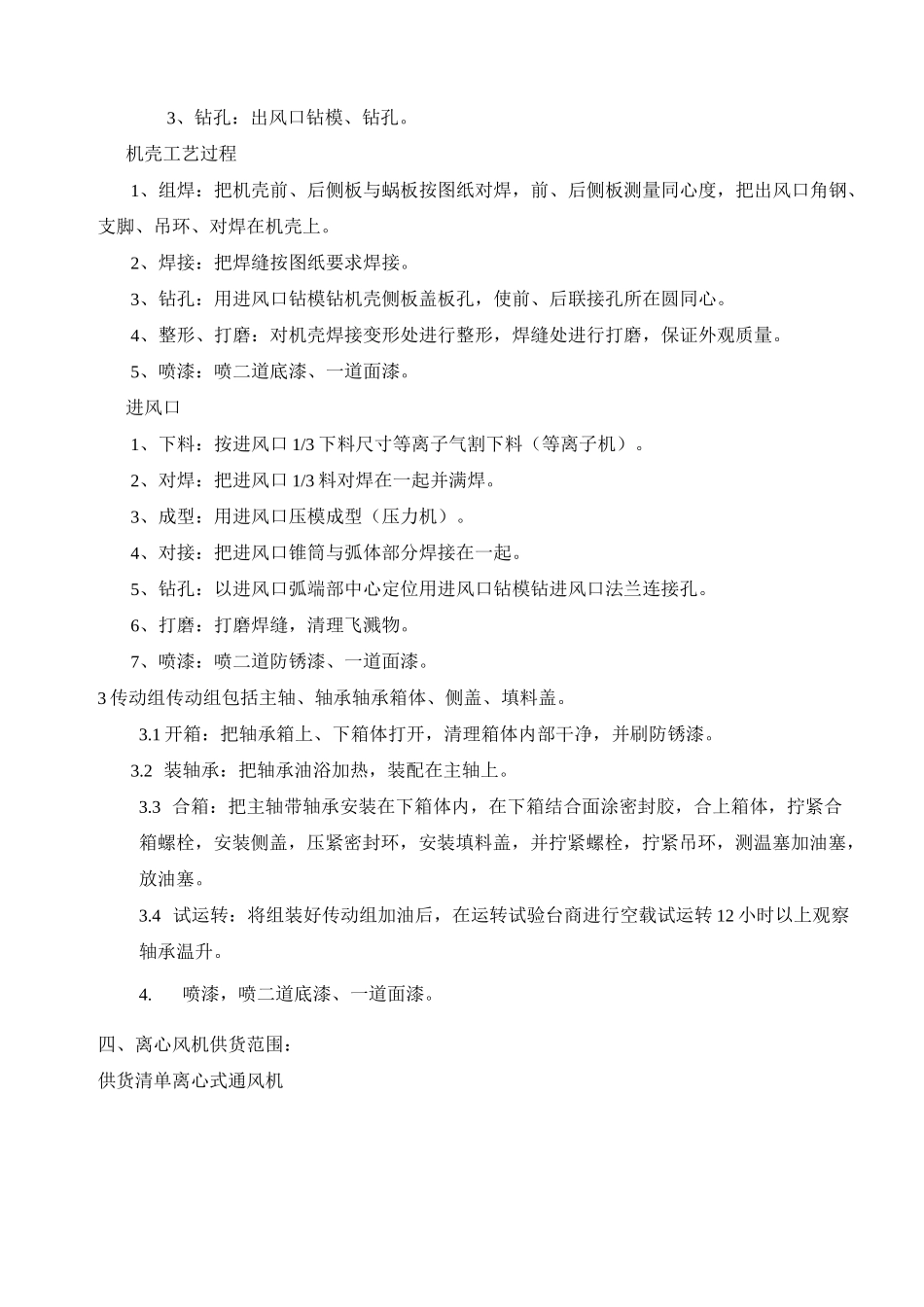

技术协议需方供方新乡市风机总厂有限公司一、离心风机技术参数：、离心式通风机 G4-6810D 技术参数序号参数名称单位设计点参数备注1吸入温度°C20C2进口流量m3/h33173-588563风机升压Pa3403-23154工作转速r/min14805电机功率KW55KW380V6旋向角度右 45°二、风机结构说明：风机采用单吸入单悬臂结构。传动方式：电机风机。风机主要由叶轮、机壳、进风口及传动部分组成。、转子（叶轮、主轴）：、叶轮：叶轮加工工艺流程叶轮由轴盘、前盘、叶片、后盘组成。轴盘：材质采用 HT250/QT500 按图纸加工，保证后盘止口外径、止口高度、轴孔直径、空深尺寸及键槽高度、深度尺寸。前盘：1、下料：等离子气割下料 1/3 前盘（等离子机）。2、拼接：锥形或弧形前盘按下料工件拼接一起满焊（二保焊）。3、成型：用前盘压模在压力机上压型（压力机）。4、检验：用前盘型线样板检验前盘成型弧度至合格。叶片：1、下料：按叶片下料样板划线后剪板下料（剪板机）。2、成型：叶片压模，压型（压力机）。3、检验：用叶片样板检验叶片型线是否相符至合格。后盘：1、下料：等离子气割下料（等离子机）。2、车：车加工轴盘止口孔（车床）。叶轮加工工艺过程1、配钻：与叶轮轴盘铆钉孔配钻后盘孔（钻床）。2、铆接：轴盘与后盘铆接（铆钉机）。3、对焊叶片：后盘在叶轮对焊胎上点焊叶片（手工焊）。4、对焊前盘：在压力机上把前盘点焊在叶片上保证前盘与轴盘同心（压力机、同心控制仪）。5、焊接：把所有焊缝按要求焊接（二保焊）。6、整形：消除焊接变形，保证叶轮前、后盘跳动值，后盘平面度（叶轮整形胎）。7、车加工：车加工叶轮8、平衡：在平衡机上做动平衡（动平衡机）。9、着漆：先着两道底漆，再着一道面漆。2 机壳加工工艺机壳包括前、后侧板、蜗板、后盖板、出风口角钢。前、后侧板：2.1、编程：按产品下料尺寸进行排料编程。2.2、下料：按线等离子下料（等离子机）。蜗板：1、下料：按机壳图纸尺寸在剪板机上下料，分蜗舌部分和蜗板部分。2、蜗板成型：在蜗舌压模机上成型蜗舌。3、拼接：将蜗舌部分与蜗板部分焊在一起。4、卷弧：在卷园机上把蜗板卷出渐开线。出风口角钢1、下料：按图纸尺寸在冲剪机上下角钢料。2、对焊：把角钢对焊一起。3、钻孔：出风口钻模、钻孔。机壳工艺过程1、组焊：把机壳前、后侧板与蜗板按图纸对焊，前、后侧板测量同心度，把出风口角钢、支脚、吊环、对焊在机壳上。2、焊接：把焊缝按图纸要求焊接。3、钻孔：用进风口钻模钻...
