低空无人机航测管理及作业流程

低空无人机航测管理及作业流程_第1页
1/14
低空无人机航测管理及作业流程_第2页
2/14

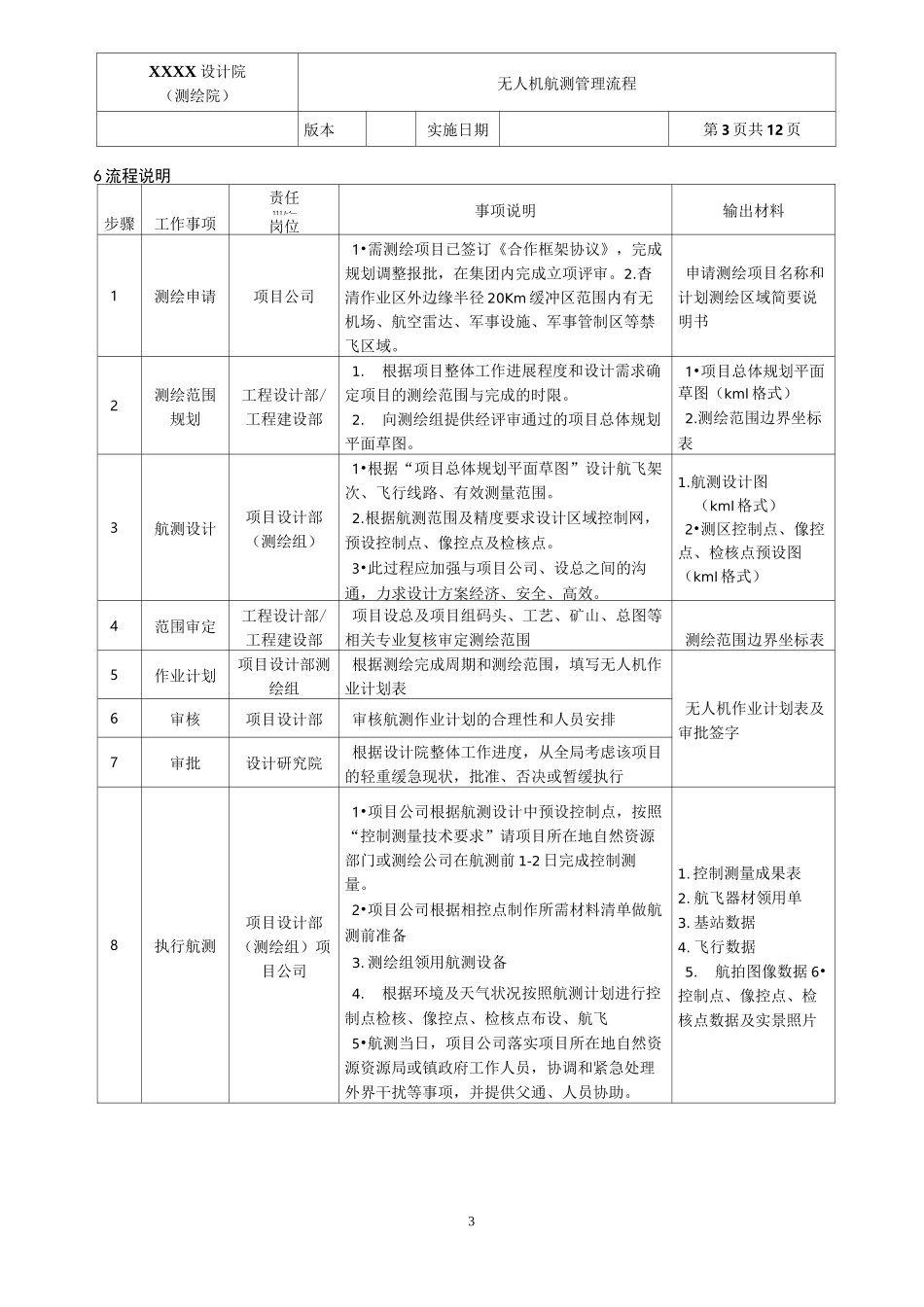

低空无人机航测管理及作业流程_第3页
3/14
XXXX 设计院(测绘院)无人机航测管理流程版本实施日期 2018 年 xx 月 xx 日第 1 页共 12 页编制人更改记录修订版处数更改依据更改人更改日期确认人批准人1 目的本流程旨在规范设计研究院航测工作的管理,以提高部门间的协同效率,增强航测工作实效,同时对航测设备、工期计划、测绘质量进行规范化、流程化和标准化管理,以确保测绘成果满足项目设计要求,为项目落地实施提供基础支撑。2 适用范围适用于纳入集团项目管理流程体系,已签订合作框架协议、规划调整报批完成(通过集团立项评审)后需测绘的项目,以及集团确定需要提前测绘的项目。需外委(包含外业飞行、内业数据处理)测绘的项目参照执行。3 定义3.1 申请测绘项目名称和计划测绘区域简要说明书:指待测项目作业区域的地貌(平原、丘陵、山地、高山地)、水系、交通、电站、强磁干扰源、管制区域等简要说明,用以判断是否符合航测飞行条件。3.2 项目总体规划平面草图:指规划了待测项目总图要素涵盖的范围及内容的草图,涉及项目建设的生产区、加工区、廊道区、发运区、远景拓展范围及可能的预选方案范围等。3.3 坐标系统:指坐标所采用的起算基准、尺度标准及参考模型。常见的有参心坐标系统、地心坐标系统和地方独立坐标系统。我国目前常用的是西安 80 坐标系,正在推行的是 CGCS2000 坐标系,以及目前 GPS 测量最常涉及的 WGS84 坐标系。3.4 高程系统:指高程所采用的起算基准和参考面。如大地水准面、参考椭球面、似大地水准面和相对应的正高、大地高、正常高;我国统一采用似大地水准面的正常高,起算数据为 1985 高程基准。3.5 控制测量:该项内容需自然资源部门或有相关资质的测绘单位完成。指在测区内,测定一系列控制点的平面和高程数据,经过平差计算后,使其控制范围内的精度满足地形测量及工程测量的需求。3.6 控制网:控制网具有控制全局,限制测量误差累积的作用。对于地形测图,等级控制是扩展图根控制的基础,以保证所测地形图能互相拼接成为一个整体。3.7 控制点:是控制网的基本构成和表现形式。测量作业之前,在待测区域范围内,同一坐标系统下布设一系列的标志点,其相对精度满足区域测量的精度要求,后期的测绘工作皆以这些点为基准展开。3.8 像控点:摄影测量控制加密和测图的基础,是衔接控制点和航测影像的节点,其点位精度和图像清晰度直接决定航测数据的可靠性。3.9 检核点:用于检查验证成果质量的标识点,不参与过程运算...
