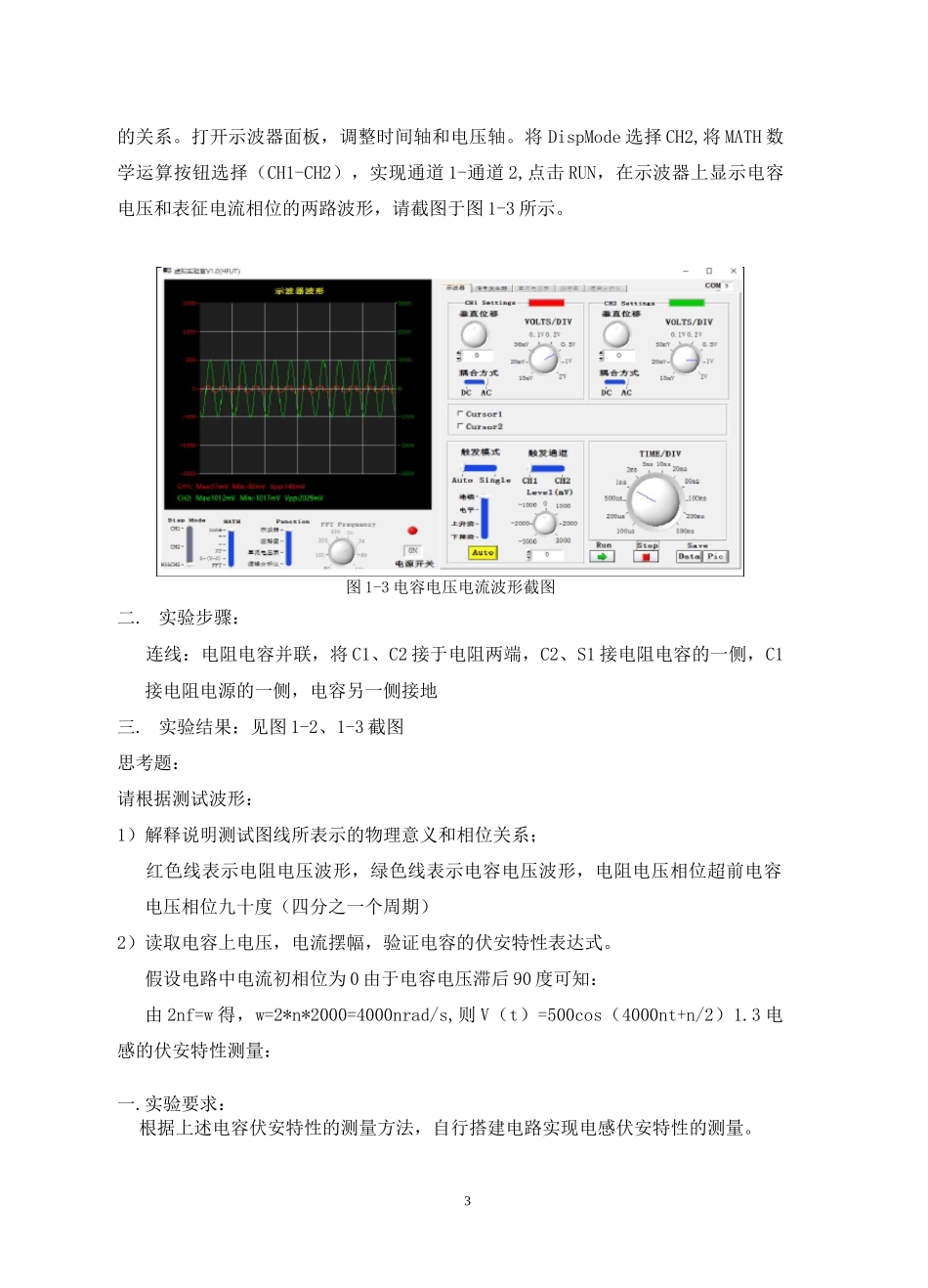

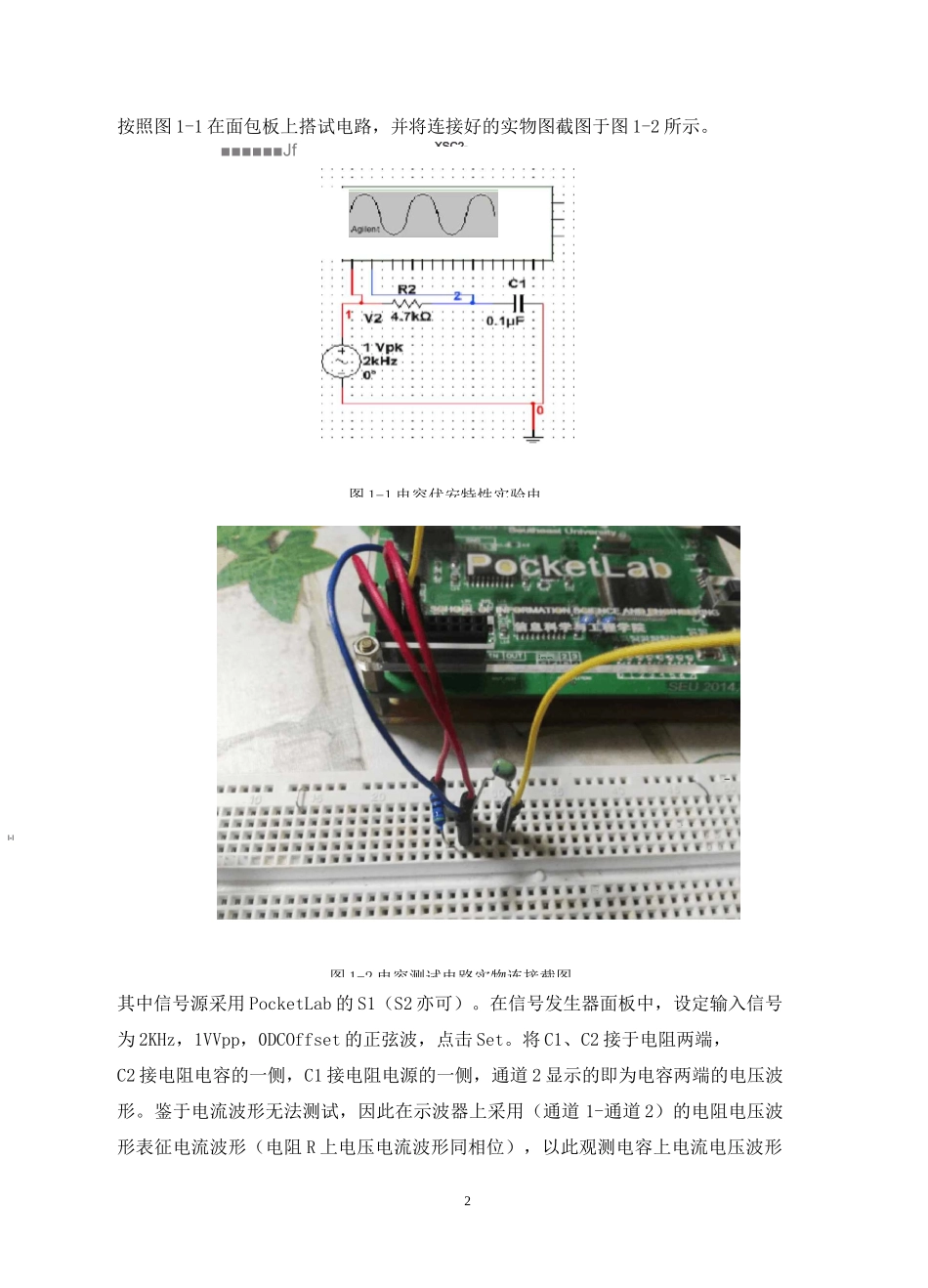

1PocketLab 实验一电子元器件特性测试一、实验目的1.熟悉基本电子元器件的基本特性及使用方法；2. 通过硬件实验熟悉电感和电容的伏安特性；3. 掌握 PocketLab 硬件实验平台的使用方法。二、实验使用元器件及软硬件设备采用集成了电压源、信号发生器、电压表、示波器等多种虚拟测量仪器的PocketLab 硬件实验平台以及虚拟实验室软件三、实验内容1.1 恒压源特性验证：一、任务要求：将+5V 电压接在不同阻值电阻两侧，测量其电压是否为 5V,记录在表格 1-1 中。表 1-1 不同电阻负载时电压源输出电压电阻 Ckn）011tfltow电諷电庄二、实验步骤：接在面包板的同一竖列上接入 0.1 千欧的电阻,在两端分别用导线接在电源 5V 引脚和功能引脚上，打开后将虚拟实验室软件功能设置调至直流电压表测量电压三、实验结果：表 1-1 不同电阻负载时电压源输出电压电阻（千欧）0.11101001000电源电压4.984.994.994.994.991.2 电容的伏安特性测量：一、任务要求2按照图 1-1 在面包板上搭试电路，并将连接好的实物图截图于图 1-2 所示。其中信号源采用 PocketLab 的 S1（S2 亦可）。在信号发生器面板中，设定输入信号为 2KHz，1VVpp，0DCOffset 的正弦波，点击 Set。将 C1、C2 接于电阻两端，C2 接电阻电容的一侧，C1 接电阻电源的一侧，通道 2 显示的即为电容两端的电压波形。鉴于电流波形无法测试，因此在示波器上采用（通道 1-通道 2）的电阻电压波形表征电流波形（电阻 R 上电压电流波形同相位），以此观测电容上电流电压波形图 1-1 电容伏安特性实验电XSC2-inn■1・I-III■■■■■■Jf图 1-2 电容测试电路实物连接截图3的关系。打开示波器面板，调整时间轴和电压轴。将 DispMode 选择 CH2,将 MATH 数学运算按钮选择（CH1-CH2），实现通道 1-通道 2,点击 RUN，在示波器上显示电容电压和表征电流相位的两路波形，请截图于图 1-3 所示。图 1-3 电容电压电流波形截图二. 实验步骤：连线：电阻电容并联，将 C1、C2 接于电阻两端，C2、S1 接电阻电容的一侧，C1接电阻电源的一侧，电容另一侧接地三. 实验结果：见图 1-2、1-3 截图思考题：请根据测试波形：1）解释说明测试图线所表示的物理意义和相位关系；红色线表示电阻电压波形，绿色线表示电容电压波形，电阻电压相位超前电容电压相位九十度（四分之一个周期）2）读取电容上电压，电流摆幅，验证电容的伏安特性表达式。假设电路中电流初相位为 0 由...
