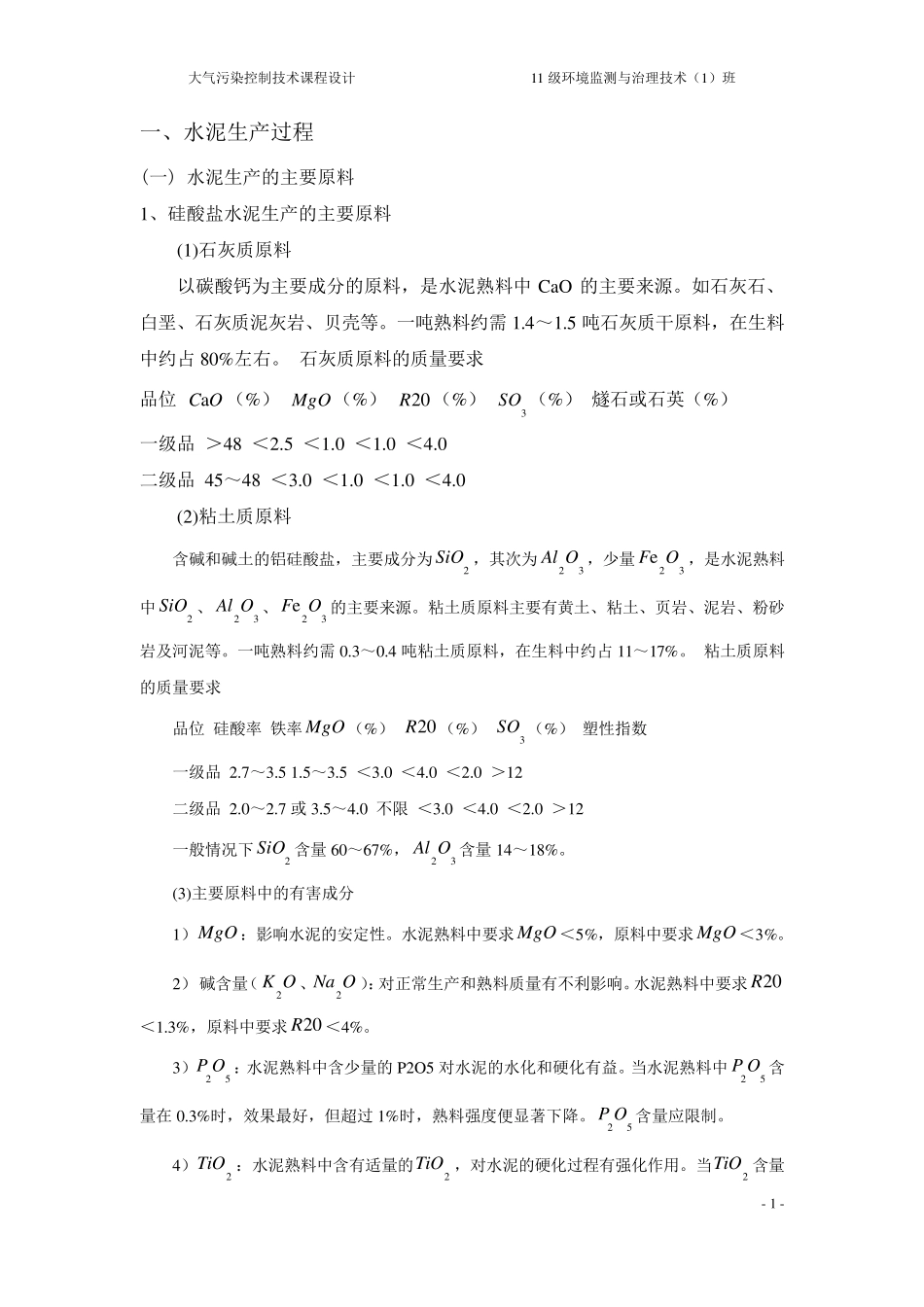

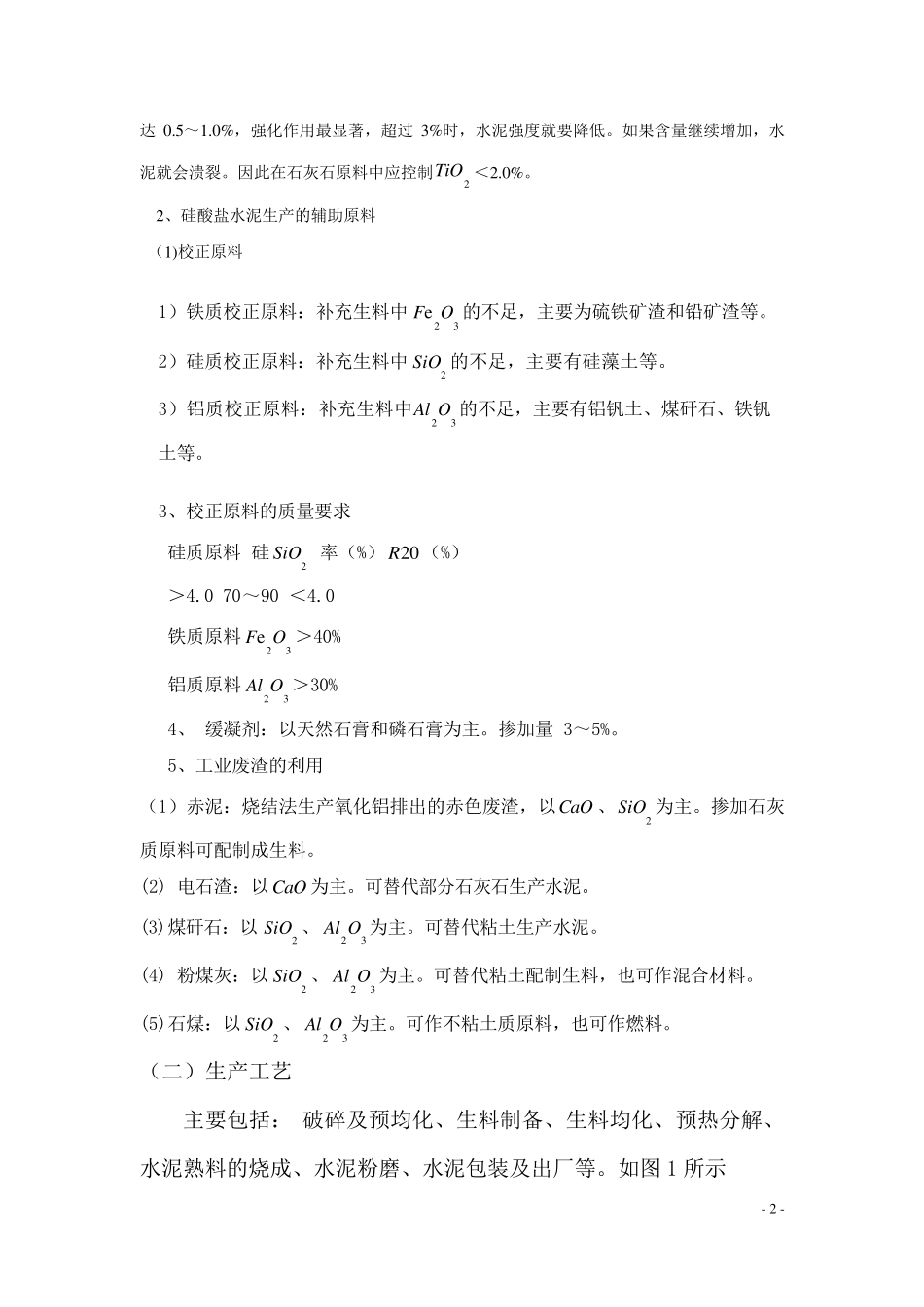

大气污染控制技术课程设计 11 级环境监测与治理技术（1）班 - 1 - 一、水泥生产过程 (一) 水泥生产的主要原料 1、硅酸盐水泥生产的主要原料 (1)石灰质原料 以碳酸钙为主要成分的原料，是水泥熟料中 CaO 的主要来源。如石灰石、白垩、石灰质泥灰岩、贝壳等。一吨熟料约需 1.4～1.5 吨石灰质干原料，在生料中约占 80%左右。 石灰质原料的质量要求 品位 OCa（%） MgO （%） 20R（%） 3SO （%） 燧石或石英（%） 一级品 ＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0 二级品 45～48 ＜3.0 ＜1.0 ＜1.0 ＜4.0 (2)粘土质原料 含碱和碱土的铝硅酸盐，主要成分为2SiO ，其次为32OAl，少量32e OF，是水泥熟料中2SiO 、32OAl、32e OF的主要来源。粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。一吨熟料约需 0.3～0.4 吨粘土质原料，在生料中约占 11～17%。 粘土质原料的质量要求 品位 硅酸率 铁率 MgO （%） 20R（%） 3SO （%） 塑性指数 一级品 2.7～3.5 1.5～3.5 ＜3.0 ＜4.0 ＜2.0 ＞12 二级品 2.0～2.7 或 3.5～4.0 不限 ＜3.0 ＜4.0 ＜2.0 ＞12 一般情况下2SiO 含量 60～67%，32OAl含量 14～18%。 (3)主要原料中的有害成分 1）MgO ：影响水泥的安定性。水泥熟料中要求 MgO ＜5%，原料中要求 MgO ＜3%。 2） 碱含量（OK2、ONa2）：对正常生产和熟料质量有不利影响。水泥熟料中要求20R＜1.3%，原料中要求20R＜4%。 3）52OP：水泥熟料中含少量的 P2O5 对水泥的水化和硬化有益。当水泥熟料中52OP含量在 0.3%时，效果最好，但超过 1%时，熟料强度便显著下降。52OP含量应限制。 4）2TiO ：水泥熟料中含有适量的2TiO ，对水泥的硬化过程有强化作用。当2TiO 含量- 2 - 达0.5～1.0%，强化作用最显著，超过3%时，水泥强度就要降低。如果含量继续增加，水泥就会溃裂。因此在石灰石原料中应控制2TiO ＜2.0%。 2、硅酸盐水泥生产的辅助原料 （1)校正原料 1）铁质校正原料：补充生料中32e OF的不足，主要为硫铁矿渣和铅矿渣等。 2）硅质校正原料：补充生料中2SiO 的不足，主要有硅藻土等。 3）铝质校正原料：补充生料中32OAl的不足，主要有铝钒土、煤矸石、铁钒土等。 3、校正原料的质量要求 硅质原料 硅2SiO 率（%）20R（%） ＞4.0 70～90 ＜4.0 铁质原料32e OF＞40% 铝质原料32OAl＞30% 4、 缓凝剂：以天然石膏和磷石膏为主。掺加量3～5%。 5...
