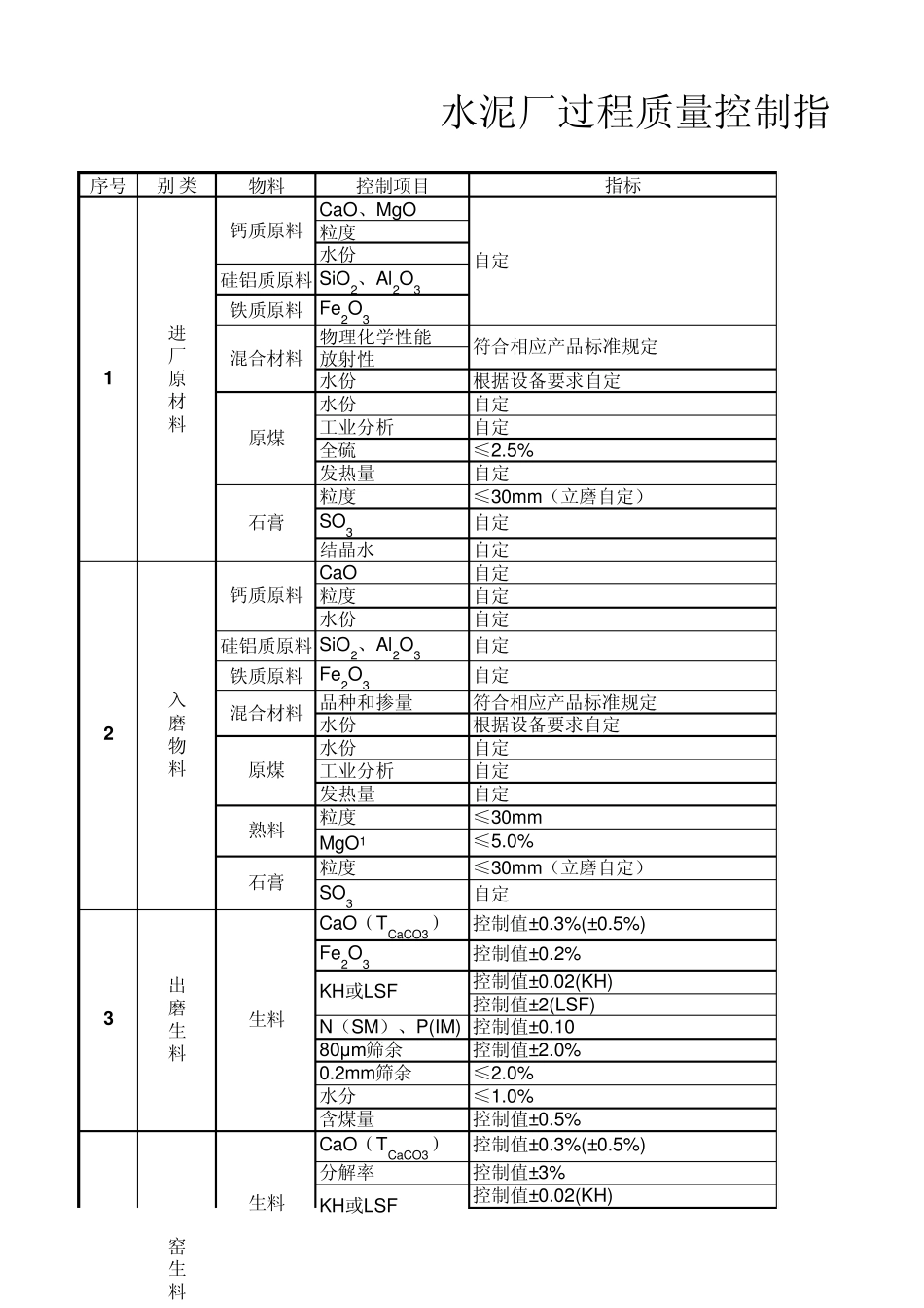

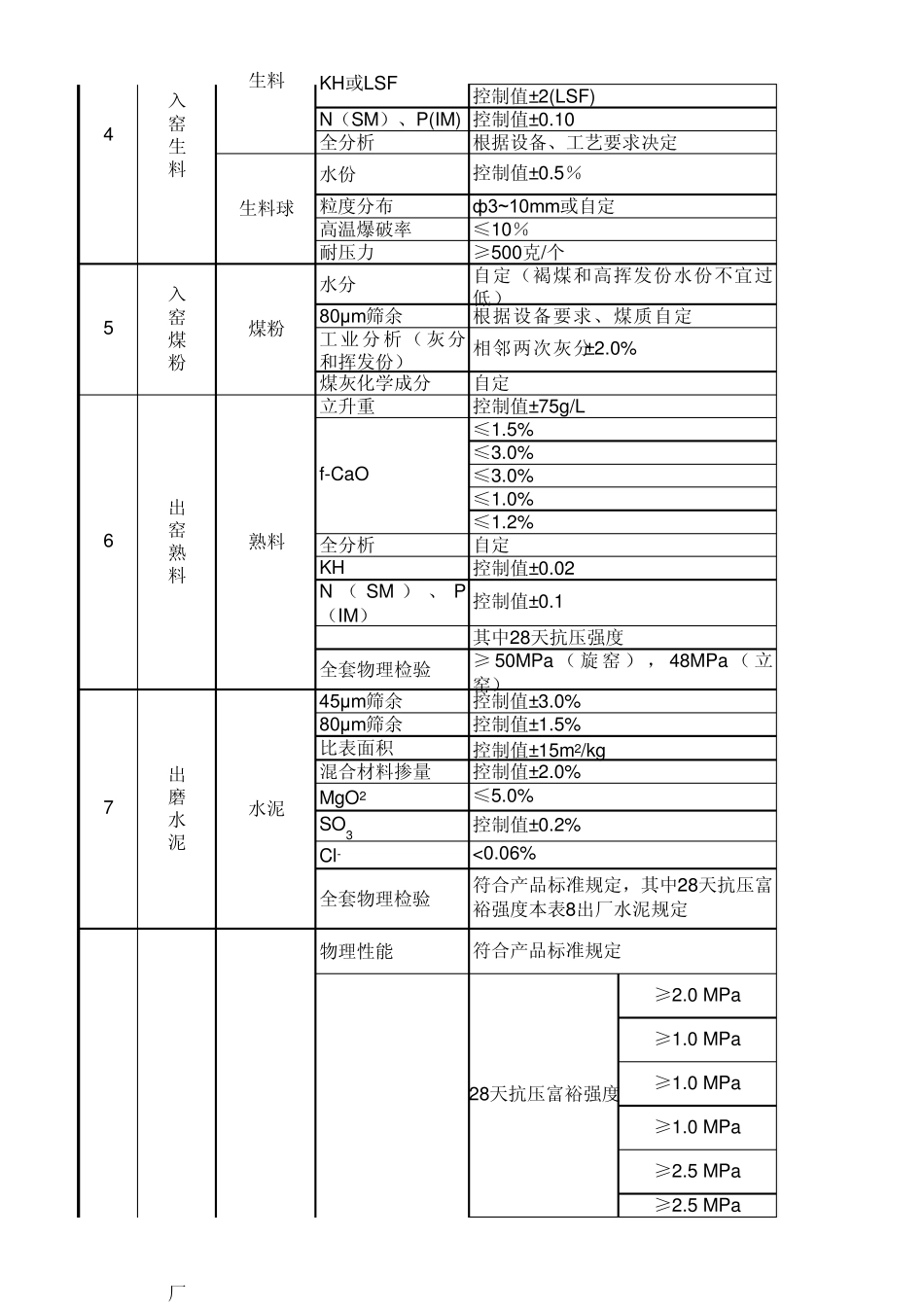

序号类别物料控制项目CaO、MgO粒度水份硅铝质原料SiO2、Al2O3铁质原料Fe2O3物理化学性能放射性水份水份工业分析全硫发热量粒度SO3结晶水CaO粒度水份硅铝质原料SiO2、Al2O3铁质原料Fe2O3品种和掺量水份水份工业分析发热量粒度MgO1粒度SO3CaO（TCaCO3）Fe2O3N（SM）、P(IM)80μm筛余0.2mm筛余水分含煤量CaO（TCaCO3）分解率钙质原料原煤石膏混合材料混合材料钙质原料生料原煤熟料石膏自定≤30mmKH或LSF控制值±2(LSF)控制值±0.10控制值±2.0%1进厂原材料入磨物料23出磨生料窑生料生料KH或LSF自定指标符合相应产品标准规定根据设备要求自定自定自定≤2.5%自定≤30mm（立磨自定）自定自定自定自定自定自定自定符合相应产品标准规定根据设备要求自定自定自定≤5.0%≤30mm（立磨自定）自定控制值±0.3%(±0.5%)控制值±0.2%控制值±0.02(KH)≤2.0%≤1.0%控制值±0.5%控制值±0.3%(±0.5%)控制值±3%控制值±0.02(KH)水泥厂过程质量控制指N（SM）、P(IM)全分析水份粒度分布高温爆破率耐压力水分80μm筛余工业分析（灰分和挥发份）煤灰化学成分立升重全分析KHN （SM ）、P（IM）全套物理检验45μm筛余80μm筛余比表面积混合材料掺量MgO2SO3Cl-全套物理检验物理性能≥2.0 MPa≥1.0 MPa≥1.0 MPa≥1.0 MPa≥2.5 MPa≥2.5 MPa74入窑生料生料KH或LSF生料球5入窑煤粉煤粉控制值±2(LSF)6熟料f-CaO自定出磨水泥水泥出窑熟料≤3.0%≤3.0%≤1.0%≤1.2%厂符合产品标准规定28天抗压富裕强度控制值±75g/L≤1.5%控制值±0.10根据设备、工艺要求决定控制值±0.5％ф 3~10mm或自定≤10％≥500克/个符合产品标准规定，其中28天抗压富裕强度本表8出厂水泥规定控制值±0.02控制值±0.1其中28天抗压强度≥50MPa （旋 窑）， 48MPa （立窑）控制值±3.0%控制值±1.5%控制值±15m2/kg控制值±2.0%≤5.0%控制值±0.2%<0.06%自定（褐煤和高挥发份水份不宜过低）根据设备要求、煤质自定相邻两次灰分±2.0%自定目标值±3S3目标值≥水泥标准规定值+富裕强度值+3S3C4V1 ≤4.5% （强度等级32.5）C4V1 ≤3.5% （强度等级42.5）C4V1 ≤3.0% （强度等级52.5 及以上）均匀性试验的28天抗压强度变异C4V2≤3.0%水泥包装袋品质袋装水泥袋重注：1． 入磨物料中熟料的MgO含量>5.0%时，经压蒸安定性检验合格，可以放宽到6.0%。2．出磨水泥中的MgO含量>5.0%时，经压蒸安定性检验合格，可以放宽到6.0%。3. 式中：S — 月(或一统计期)平均28天抗压强度标准偏差 — 试样2...
