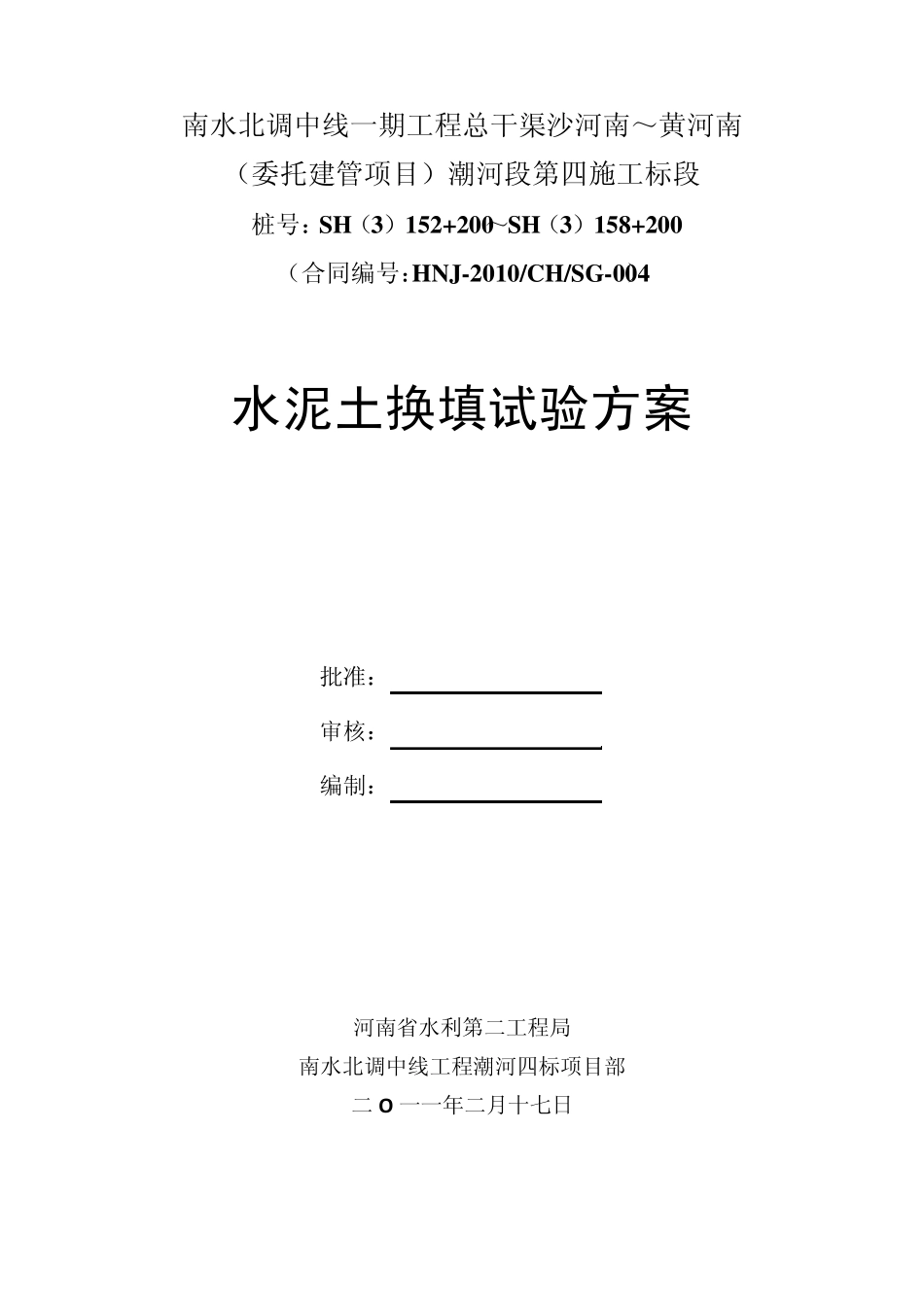

南水北调中线一期工程总干渠沙河南～黄河南 （委托建管项目）潮河段第四施工标段 桩号：SH（3）152+200～SH（3）158+200 （合同编号：HNJ-2010/CH/SG-004） 水泥土换填试验方案 批准： 审核： 编制： 河南省水利第二工程局 南水北调中线工程潮河四标项目部 二 O 一一年二月十七日 - 1 - 南水北调中线一期工程总干渠潮河段第四施工标段 水泥土换填试验方案 1.工程概况 南水北调中线一期工程总干渠潮河段第四施工标段自桩号 SH(3)152+200～SH(3)158+200，全长 6000m ，跨耿坡、魏家村、桓村～三官庙和教场王等 4 个工程地质段。本标段为全明渠段，标段内共有各种建筑物 11 座（其中：左排倒虹3 座，渡槽 1 座、公路桥 4 座，生产桥 3 座）。招标项目主要为渠道、排水倒虹吸及渡槽，公路桥和生产桥另行招标。 本标段草场沟排水倒虹吸和白庙沟排水倒虹吸身段第 2、8 节管身基础采用15﹪水泥土换基，姬庄南沟排水倒虹吸第 2、7 节管身基础采用 15%水泥土换基，换填厚度 0.5m。 按设计要求，土方填筑压实度不低于 98％，土料含水率的上下限偏差不超过-2％～+3％，具体施工压实参数应通过现场换填试验确定。 2.试验目的 2.1换填试验的目的是为了确保南水北调中线一期工程工程质量，检验所选用施工机械的适用性及其性能的可靠性。 2.2核查水泥土压实后是否能够达到设计要求的压实度。 2.3选定合理的施工压实参数，如：铺料厚度、水泥土参拌方法、单位面积水泥用量、所用土料含水量的适宜范围、压实机具、压实方法和压实遍数等。 2.4优化选取质量好、进度快、成本低的施工方案，确定水泥土换填的质量控制技术要求和检测方法，为现场施工提供依据 3.试验依据 ⑴《土工试验规程》SL237-1999 ⑵《碾压式土石坝施工规范》DL/T5129-2001 ⑶《堤防工程施工规范》SL260-98 ⑷招标文件《南水北调中线一期工程总干渠沙河南～黄河南（委托建管项目）潮河段第四施工标段技术条款》 - 2 - ⑸NZSⅡ(CH4)-X001-3-16 等相关设计图纸 ⑹土样击实试验报告 4.试验设备 表 1 试验用机械及仪器设备配置计划表 机械及仪器设备名称 型号及规格 数 量 挖掘机 1.2m3 1 台 自卸汽车 20t 2 辆 推土机 山推 160kw 1 台 装载机 50 1 台 蛙式打夯机 1 台 水准仪 G32-32X 1 部 电子天平 称量 500g、感量 0.01g 1 台 电子秤 称量 15kg、感量 1g 1 台 烘箱 2000w 1 台 环刀 20...
