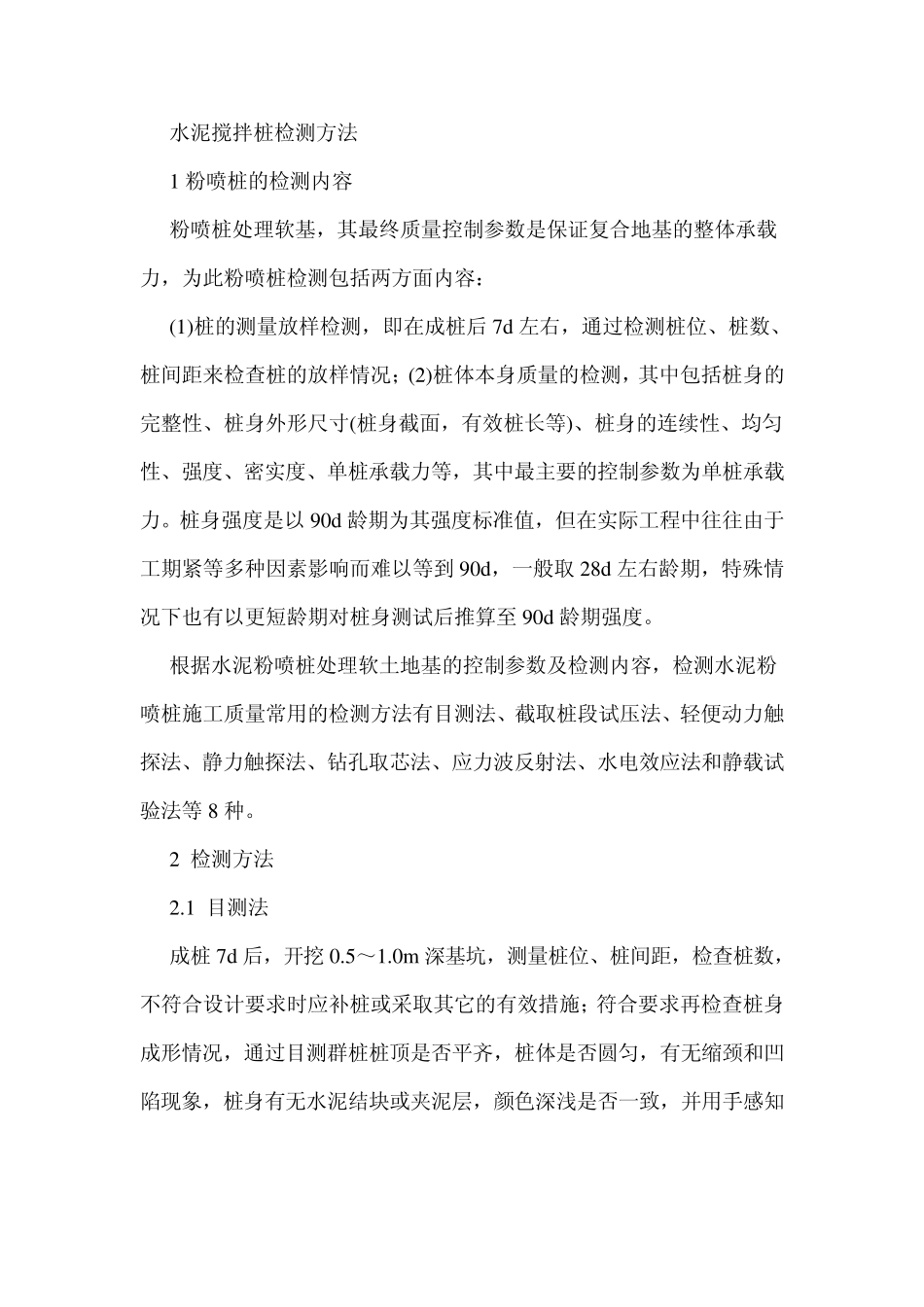

水泥搅拌桩检测方法 1 粉喷桩的检测内容 粉喷桩处理软基,其最终质量控制参数是保证复合地基的整体承载力,为此粉喷桩检测包括两方面内容: (1)桩的测量放样检测,即在成桩后7d 左右,通过检测桩位、桩数、桩间距来检查桩的放样情况;(2)桩体本身质量的检测,其中包括桩身的完整性、桩身外形尺寸(桩身截面,有效桩长等)、桩身的连续性、均匀性、强度、密实度、单桩承载力等,其中最主要的控制参数为单桩承载力。桩身强度是以 90d 龄期为其强度标准值,但在实际工程中往往由于工期紧等多种因素影响而难以等到 90d,一般取 28d 左右龄期,特殊情况下也有以更短龄期对桩身测试后推算至 90d 龄期强度。 根据水泥粉喷桩处理软土地基的控制参数及检测内容,检测水泥粉喷桩施工质量常用的检测方法有目测法、截取桩段试压法、轻便动力触探法、静力触探法、钻孔取芯法、应力波反射法、水电效应法和静载试验法等 8 种。 2 检测方法 2.1 目测法 成桩7d 后,开挖 0.5~1.0m 深基坑,测量桩位、桩间距,检查桩数,不符合设计要求时应补桩或采取其它的有效措施;符合要求再检查桩身成形情况,通过目测群桩桩顶是否平齐,桩体是否圆匀,有无缩颈和凹陷现象,桩身有无水泥结块或夹泥层,颜色深浅是否一致,并用手感知桩身松散或硬结程度,来判断桩身水泥土的搅拌均匀程度,对于墙式搭接桩还可通过目测检查桩头部分桩间的搭接情况。 目测法是最常用、最基本也是最简便的检测方法,主要根据眼观、手摸等感觉,检查0.5~2.0m 桩头质量的大致情况,不能反映有效桩长、桩身的状态信息,不能对桩身质量下完整结论。 2.2 截取桩段试压法 在成桩一定龄期后(一般不少于10d),在现场开挖出的桩体上部、桩顶以下连续截取长度等于桩径的三段桩体,上下截面用水泥砂浆整平,装入压力架后用压力机试压,可测得桩身的抗压强度和变形模量,同时也可以在桩段抗压破坏时进一步观察桩体喷粉搅拌的均匀性。该方法测试出的数据直接可靠,既可积累室内强度与现场强度之间的数据关系,又可避免桩体横断面方向上强度不均匀的影响。但该方法的缺点是挖桩深度过大,试验根数不能太多,而且该方法需要特制的夹板,对试验机精度也有一定的要求。同时在压前必须将上下面修水平,否则在施压时很容易出现偏心受压,产生较大的试验误差。 2.3 轻便动力触探法 一般是在成桩7d 内,使用轻便触探器取桩身水泥土样,通过观察水泥土样的颜色是否一致、有无结块水泥或未拌...
