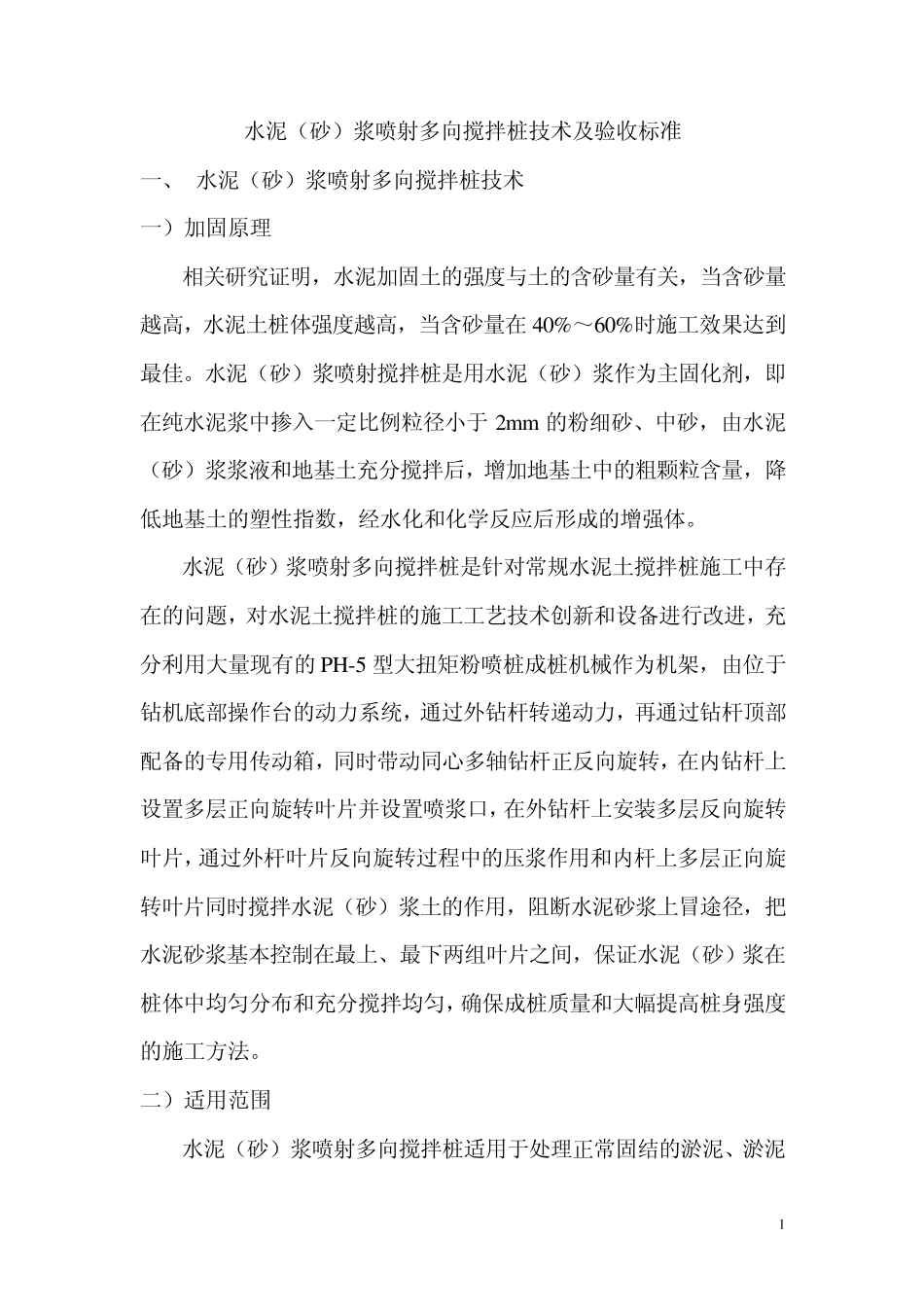

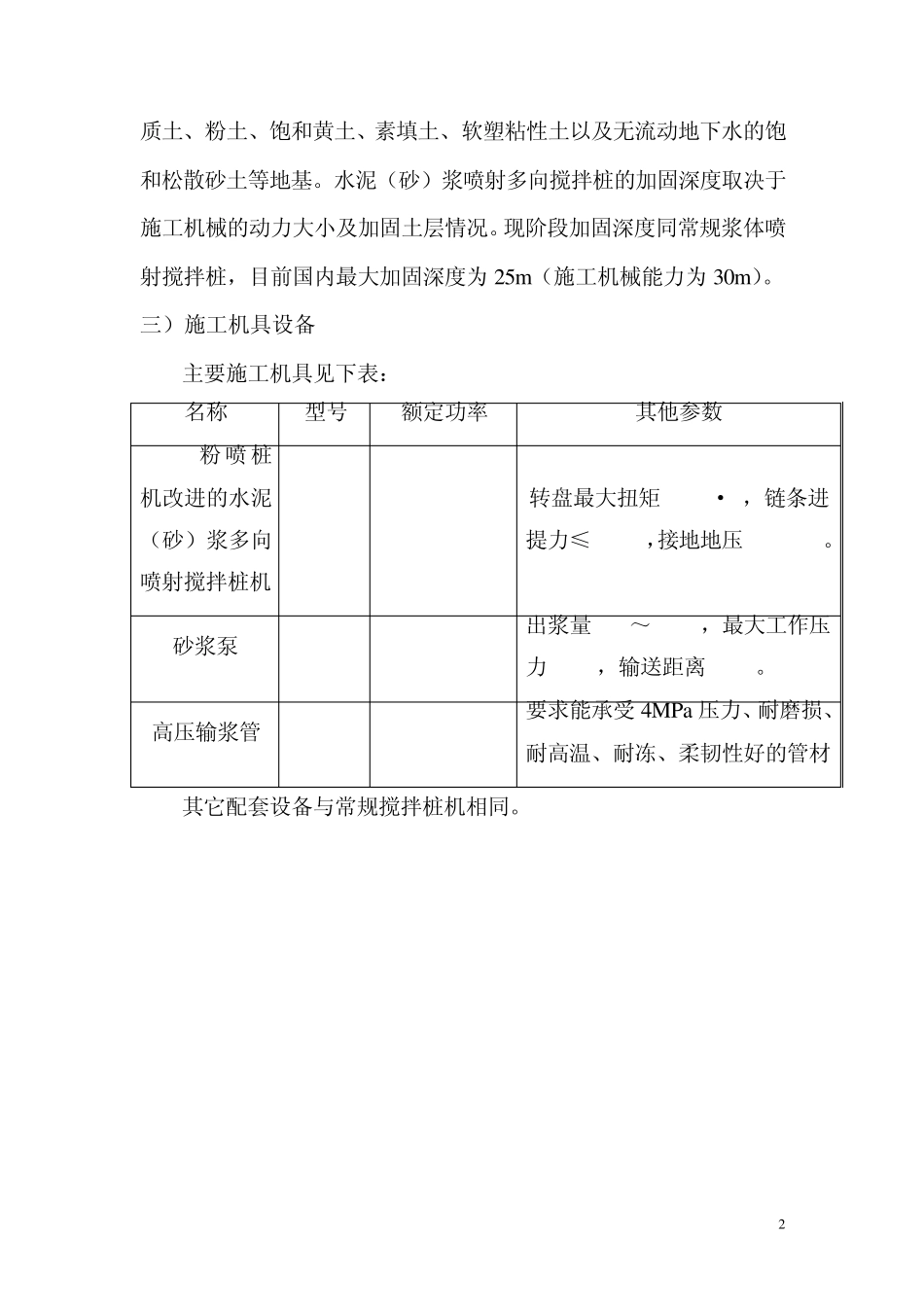

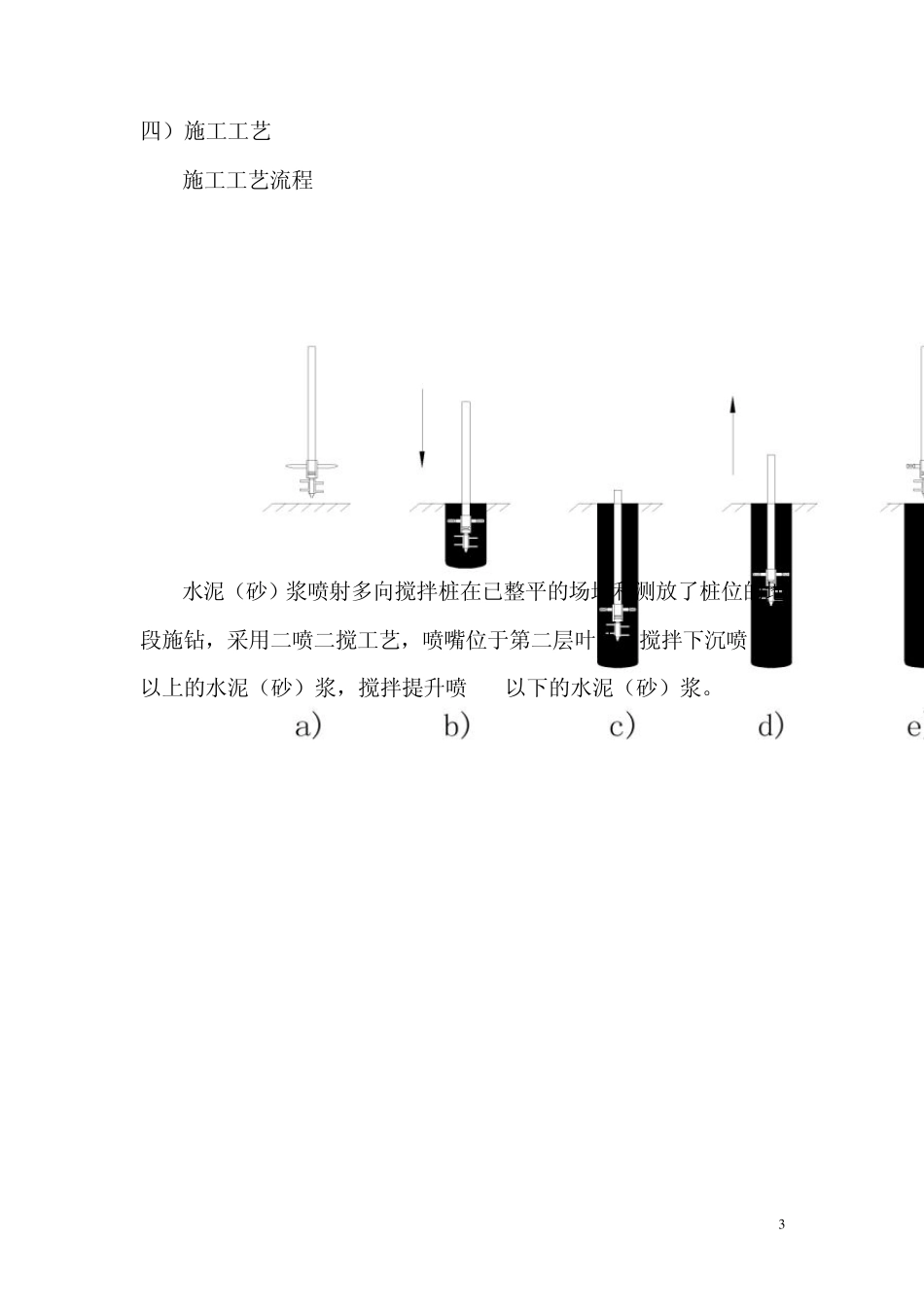

1 水泥(砂)浆喷射多向搅拌桩技术及验收标准 一、 水泥(砂)浆喷射多向搅拌桩技术 一)加固原理 相关研究证明,水泥加固土的强度与土的含砂量有关,当含砂量越高,水泥土桩体强度越高,当含砂量在 40%~60%时施工效果达到最佳。水泥(砂)浆喷射搅拌桩是用水泥(砂)浆作为主固化剂,即在纯水泥浆中掺入一定比例粒径小于 2m m 的粉细砂、中砂,由水泥(砂)浆浆液和地基土充分搅拌后,增加地基土中的粗颗粒含量,降低地基土的塑性指数,经水化和化学反应后形成的增强体。 水泥(砂)浆喷射多向搅拌桩是针对常规水泥土搅拌桩施工中存在的问题,对水泥土搅拌桩的施工工艺技术创新和设备进行改进,充分利用大量现有的 PH-5 型大扭矩粉喷桩成桩机械作为机架,由位于钻机底部操作台的动力系统,通过外钻杆转递动力,再通过钻杆顶部配备的专用传动箱,同时带动同心多轴钻杆正反向旋转,在内钻杆上设置多层正向旋转叶片并设置喷浆口,在外钻杆上安装多层反向旋转叶片,通过外杆叶片反向旋转过程中的压浆作用和内杆上多层正向旋转叶片同时搅拌水泥(砂)浆土的作用,阻断水泥砂浆上冒途径,把水泥砂浆基本控制在最上、最下两组叶片之间,保证水泥(砂)浆在桩体中均匀分布和充分搅拌均匀,确保成桩质量和大幅提高桩身强度的施工方法。 二)适用范围 水泥(砂)浆喷射多向搅拌桩适用于处理正常固结的淤泥、淤泥 2 质土、粉土、饱和黄土、素填土、软塑粘性土以及无流动地下水的饱和松散砂土等地基。水泥(砂)浆喷射多向搅拌桩的加固深度取决于施工机械的动力大小及加固土层情况。现阶段加固深度同常规浆体喷射搅拌桩,目前国内最大加固深度为25m (施工机械能力为30m )。 三)施工机具设备 主要施工机具见下表: 名称 型号 额定功率 其他参数 PH-5粉喷桩机改进的水泥(砂)浆多向喷射搅拌桩机 DDJ 45+11+7.5KW 转盘最大扭矩55KN·m,链条进提力≤156KN,接地地压 0.03MPa。 砂浆泵 UB-4 5KW 出浆量 1.3~4m3/h,最大工作压力4MPa,输送距离 400m。 高压输浆管 要求能承受 4MPa 压力、耐磨损、耐高温、耐冻、柔韧性好的管材 其它配套设备与常规搅拌桩机相同。 3 四)施工工艺 施工工艺流程 水泥(砂)浆喷射多向搅拌桩在已整平的场地和测放了桩位的地段施钻,采用二喷二搅工艺,喷嘴位于第二层叶片,搅拌下沉喷80%以上的水泥(砂)浆,搅拌提升喷20%以下的水泥(砂)浆。 4 五)与浆体喷射搅拌桩技术参数对...
