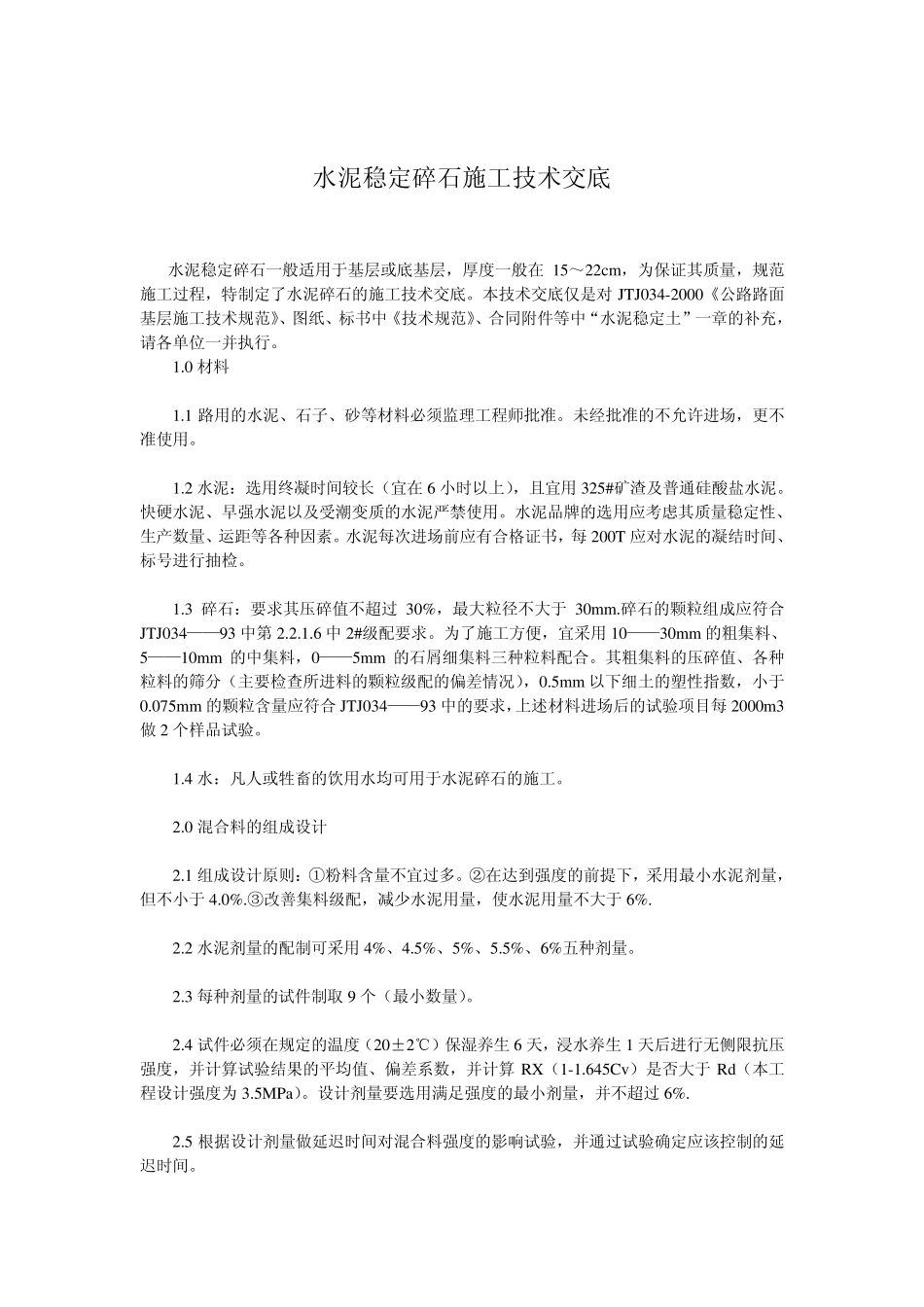

水泥稳定碎石施工技术交底 水泥稳定碎石一般适用于基层或底基层，厚度一般在 15～22cm，为保证其质量，规范施工过程，特制定了水泥碎石的施工技术交底。本技术交底仅是对 JTJ034-2000《公路路面基层施工技术规范》、图纸、标书中《技术规范》、合同附件等中“水泥稳定土”一章的补充，请各单位一并执行。 1.0 材料 1.1 路用的水泥、石子、砂等材料必须监理工程师批准。未经批准的不允许进场，更不准使用。 1.2 水泥：选用终凝时间较长（宜在 6 小时以上），且宜用 325#矿渣及普通硅酸盐水泥。快硬水泥、早强水泥以及受潮变质的水泥严禁使用。水泥品牌的选用应考虑其质量稳定性、生产数量、运距等各种因素。水泥每次进场前应有合格证书，每200T 应对水泥的凝结时间、标号进行抽检。 1.3 碎石：要求其压碎值不超过 30%，最大粒径不大于 30mm.碎石的颗粒组成应符合JTJ034——93 中第2.2.1.6 中 2#级配要求。为了施工方便，宜采用 10——30mm 的粗集料、5——10mm 的中集料，0——5mm 的石屑细集料三种粒料配合。其粗集料的压碎值、各种粒料的筛分（主要检查所进料的颗粒级配的偏差情况），0.5mm 以下细土的塑性指数，小于0.075mm 的颗粒含量应符合 JTJ034——93 中的要求，上述材料进场后的试验项目每2000m3做2 个样品试验。 1.4 水：凡人或牲畜的饮用水均可用于水泥碎石的施工。 2.0 混合料的组成设计 2.1 组成设计原则：①粉料含量不宜过多。②在达到强度的前提下，采用最小水泥剂量，但不小于 4.0%.③改善集料级配，减少水泥用量，使水泥用量不大于 6%. 2.2 水泥剂量的配制可采用 4%、4.5%、5%、5.5%、6%五种剂量。 2.3 每种剂量的试件制取9 个（最小数量）。 2.4 试件必须在规定的温度（20±2℃）保湿养生6 天，浸水养生1 天后进行无侧限抗压强度，并计算试验结果的平均值、偏差系数，并计算 RX（1-1.645Cv）是否大于 Rd（本工程设计强度为 3.5MPa）。设计剂量要选用满足强度的最小剂量，并不超过 6%. 2.5 根据设计剂量做延迟时间对混合料强度的影响试验，并通过试验确定应该控制的延迟时间。 2.6 工地实际采用的水泥剂量较设计剂量增加 0.5%. 3.0 水泥稳定碎石的质量控制标准。 3.1 具体检测技术指标： 3.2 每一作业段碾压完成后，立即各项指标的检测，整理好内业资料向监理人员报验（24小时内）强度指标单独报验。监理人员应在现场及时抽检，发现问题及时通知处理。 3.3 各分...
