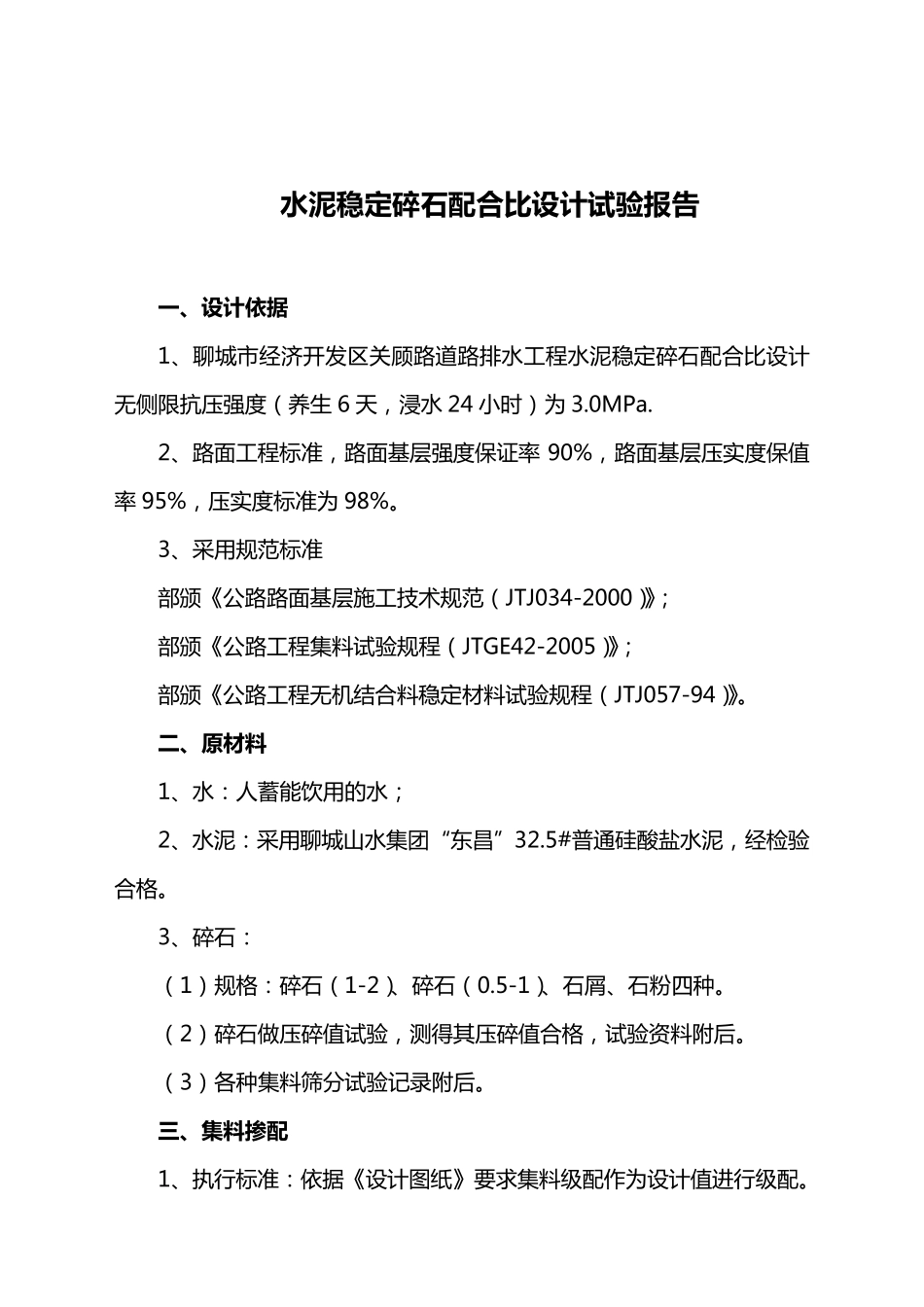

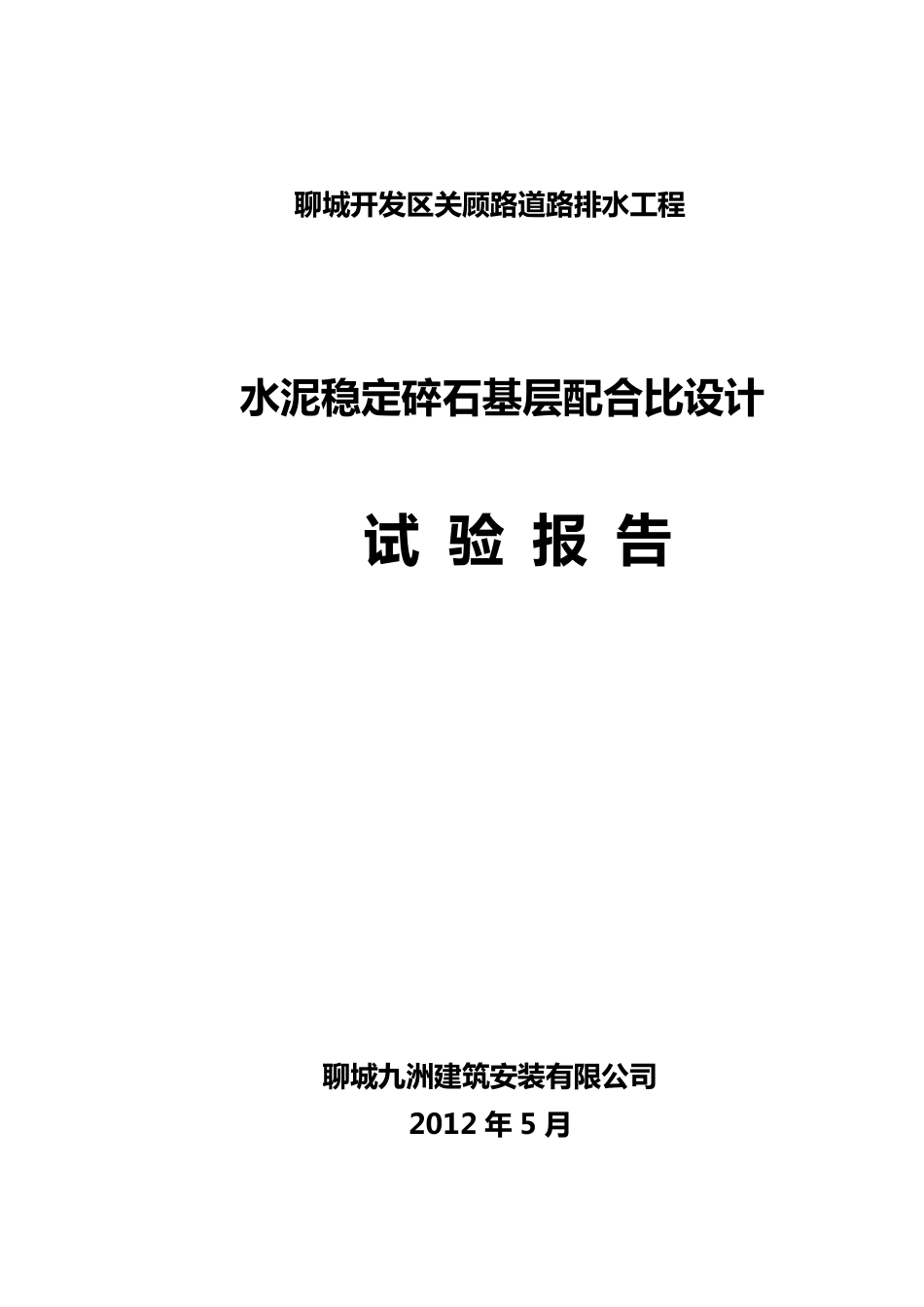

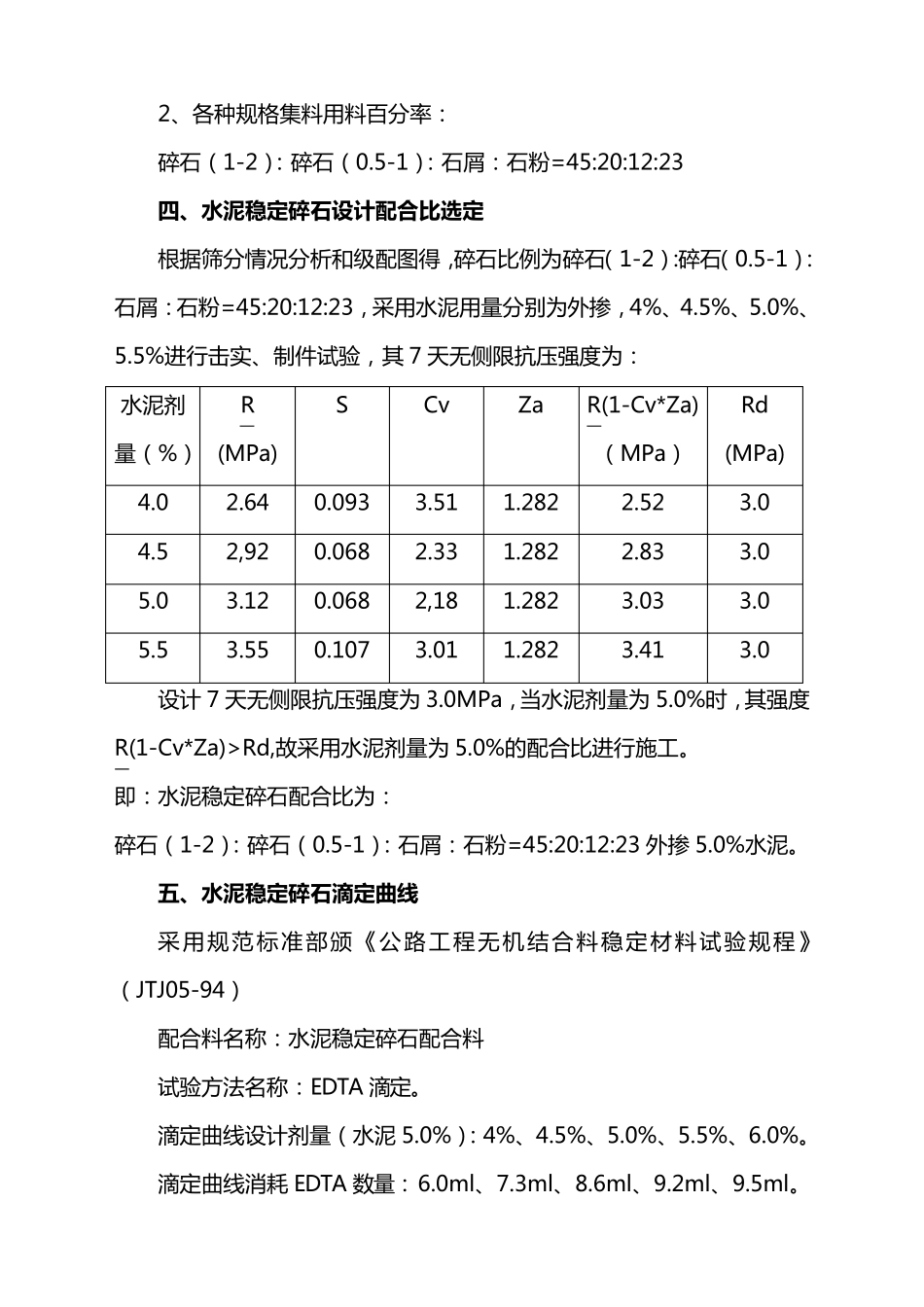

聊 城 开 发 区 关 顾 路 道 路 排 水 工 程 水 泥 稳 定 碎 石 基 层 配 合 比 设 计 试 验 报 告 聊 城 九洲建筑安装有限公司 2012 年 5 月 水 泥 稳 定 碎 石 配 合 比 设 计 试 验 报 告 一 、设 计 依据 1、 聊 城 市 经 济 开 发 区 关 顾 路 道 路 排 水 工 程 水 泥 稳 定 碎 石 配 合 比 设 计无 侧 限 抗 压 强 度 （ 养 生 6 天 ， 浸 水 24 小 时 ） 为 3.0MPa. 2、 路 面 工 程 标 准 ， 路 面 基 层 强 度 保 证 率90%， 路 面 基 层 压 实 度 保 值率 95%， 压 实 度 标 准 为 98%。 3、 采 用 规 范 标 准 部 颁 《 公 路 路 面 基 层 施 工 技 术 规 范 （ JTJ034-2000）》； 部 颁 《 公 路 工 程 集 料 试 验 规 程 （ JTGE42-2005）》； 部 颁 《 公 路 工 程 无 机 结 合 料 稳 定 材 料 试 验 规 程 （ JTJ057-94）》。 二、原材料 1、 水 ： 人 蓄 能 饮 用 的 水 ； 2、 水 泥 ： 采 用 聊 城 山 水 集 团 “东昌”32.5#普通硅酸盐水 泥 ， 经 检验合 格。 3、 碎 石 ： （ 1） 规 格： 碎 石 （ 1-2）、 碎 石 （ 0.5-1）、 石 屑、 石 粉四种。 （ 2） 碎 石 做压 碎 值 试 验 ， 测得其压 碎 值 合 格， 试 验 资料 附后。 （ 3） 各种集 料 筛分试 验 记录附后。 三、集料掺配 1、 执行标 准 ： 依据《 设 计 图纸》 要求集 料 级配 作为 设 计 值 进行级配 。 2、各种规格集料用料百分率： 碎石（1-2）：碎石（0.5-1）：石屑：石粉=45:20:12:23 四 、水泥稳定碎石设计配合比选定 根据筛分情况分析和级配图得，碎石比例为碎石（1-2）：碎石（0.5-1）：石屑：石粉=45:20:12:23，采用水泥用量分别为外掺，4%、4.5%、5.0%、5.5%进行击实、制件试验，其 7 天无侧限抗压强度为： 水泥剂量（%） R (MPa) S Cv Za R(1-Cv*Za)（MPa） Rd (MPa) 4.0 2.64 0.093 3.51 1.282 2.52 3.0 4.5 2,92 0.068 2.33 1.282 2.83 3.0 5.0 3.12 0.068 2,18 1.282 3.03 3.0 5.5 3.55 0.107 3.01 1.282 3.41 3.0 设计 7 天无侧限抗压强度为 3.0MPa，当水泥剂量为 5.0%时，其强...
