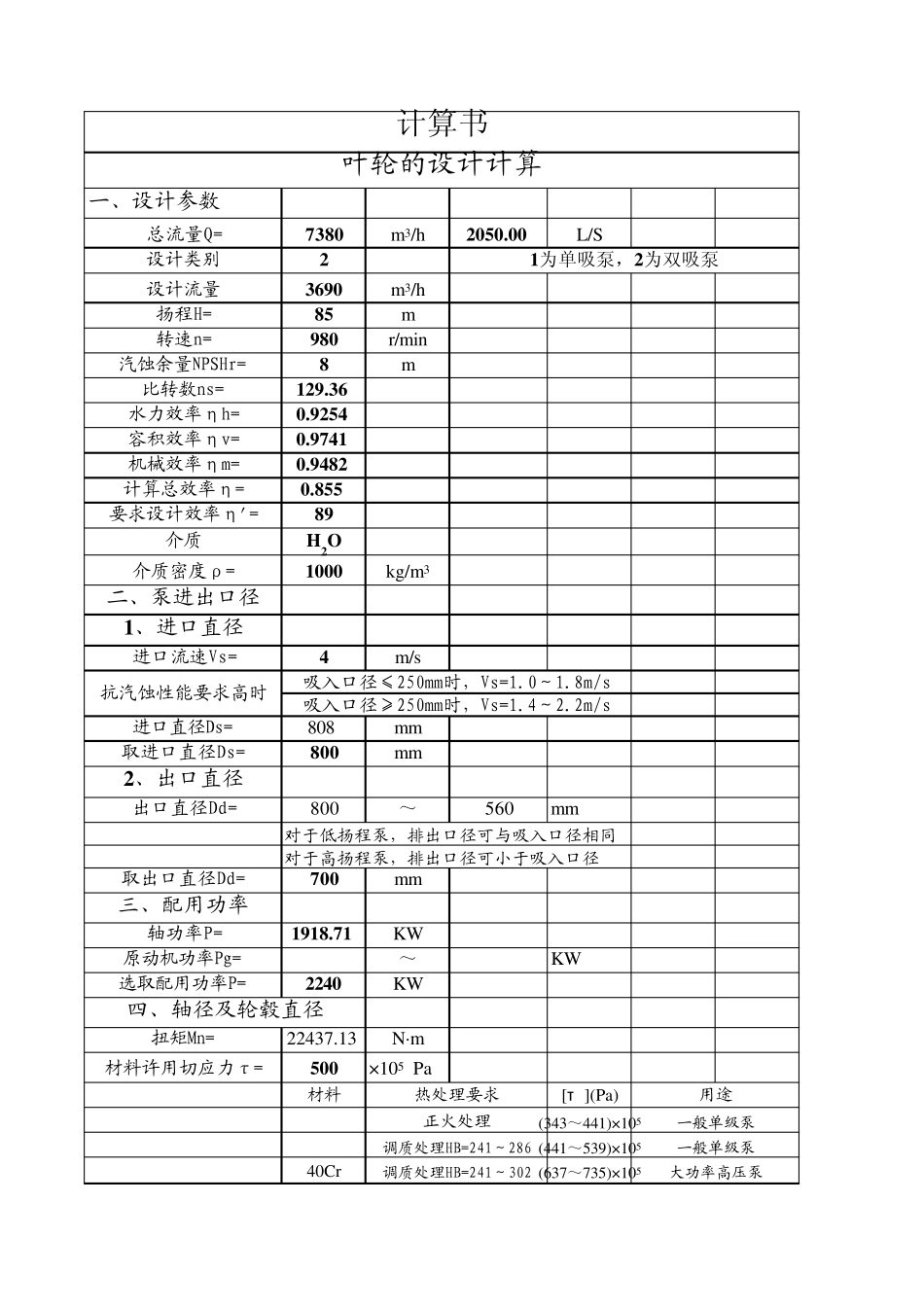

一、设计参数总流量Q=7380m3/h2050.00L/S设计类别2设计流量3690m3/h扬程H=85m转速n=980r/min汽蚀余量NPSHr=8m比转数ns=129.36水力效率ηh=0.9254容积效率ηv=0.9741机械效率ηm=0.9482计算总效率η=0.855要求设计效率η'=89介质H 2O介质密度ρ=1000kg/m3二、泵进出口径1、进口直径进口流速Vs=4m/s进口直径Ds=808mm取进口直径Ds=800mm2、出口直径出口直径Dd=800～ 560mm取出口直径Dd=700mm三、配用功率轴功率P=1918.71KW原动机功率Pg=2110.6～2302.4KW选取配用功率P=2240KW扭矩Mn=22437.13N·m材料许用切应力τ=500× 105 Pa材料[τ ](Pa)35(343～441)× 10545(441～539)× 10540Cr(637～735)× 105调质处理HB=241～302大功率高压泵热处理要求用途正火处理一般单级泵调质处理HB=241～286一般单级泵计算书抗汽蚀性能要求高时吸入口径≤250mm时，Vs=1.0～1.8m/s吸入口径≥250mm时，Vs=1.4～2.2m/s叶轮的设计计算1为单吸泵，2为双吸泵对于低扬程泵，排出口径可与吸入口径相同对于高扬程泵，排出口径可小于吸入口径四、轴径及轮毂直径3Cr13(539～687)×10535CrMo(687～785)×105泵最小轴径d=131mm取泵轴径d=145mm叶轮处轴径d=170mm轮毂直径d h=204～ 238mm取轮毂直径dh=205mm1、叶轮进口直径Dj选取K0=4.4主要考虑效率兼顾效率和汽蚀主要考虑汽蚀当量直径D0=447mm叶轮进口直径Dj=491mm取叶轮进口直径Dj=493mm2、叶轮出口直径D2计算D2=834～ 857mmnsK取系数K=1修正D2=834～ 857mm取D2=834mm3、叶轮出口宽度计算b2=80.5～ 88.1mmnsK取系数K=1修正b2=80.5～ 88.1mm取b2=84mm4、出口安放角β2取β2=30°5、进口安放角β1取β1=20°6、叶片数的选择中间流线进口直径D1=345.1～493.0mm叶片进口角一般大于液流角，取正冲角△β=3°～15°五、确定叶轮主要尺寸K0=3.5～4.0K0=4.0～4.5K0=4.5～5.5β2的常用范围是18°～40°，低比转数泵取大值一般取β1=18°～25°调质处理HB=269～302耐腐蚀泵调质处理HB=241～285在高温下工作泵比转数小于60，计算的叶轮外径乘以修正系数K20 25 30 35 40 45 50 55 601.25 1.22 1.18 1.16 1.13 1.09 1.06 1.03 1.01150 200 250 300 350 400 450 5001.0 0.95 0.9 0.85 0.8 0.75 0.7 0.65比转数大于200，计算的出口宽度乘以修正系数K取D1=325mm叶片数Z=6.3取叶片数Z=67、叶片厚度真实厚度δ比转数40 60 70 80 90 130 190 280铸铁、铜3.2 3.5 3.8 4 4.5 6 7 10钢3 3.2 3...
